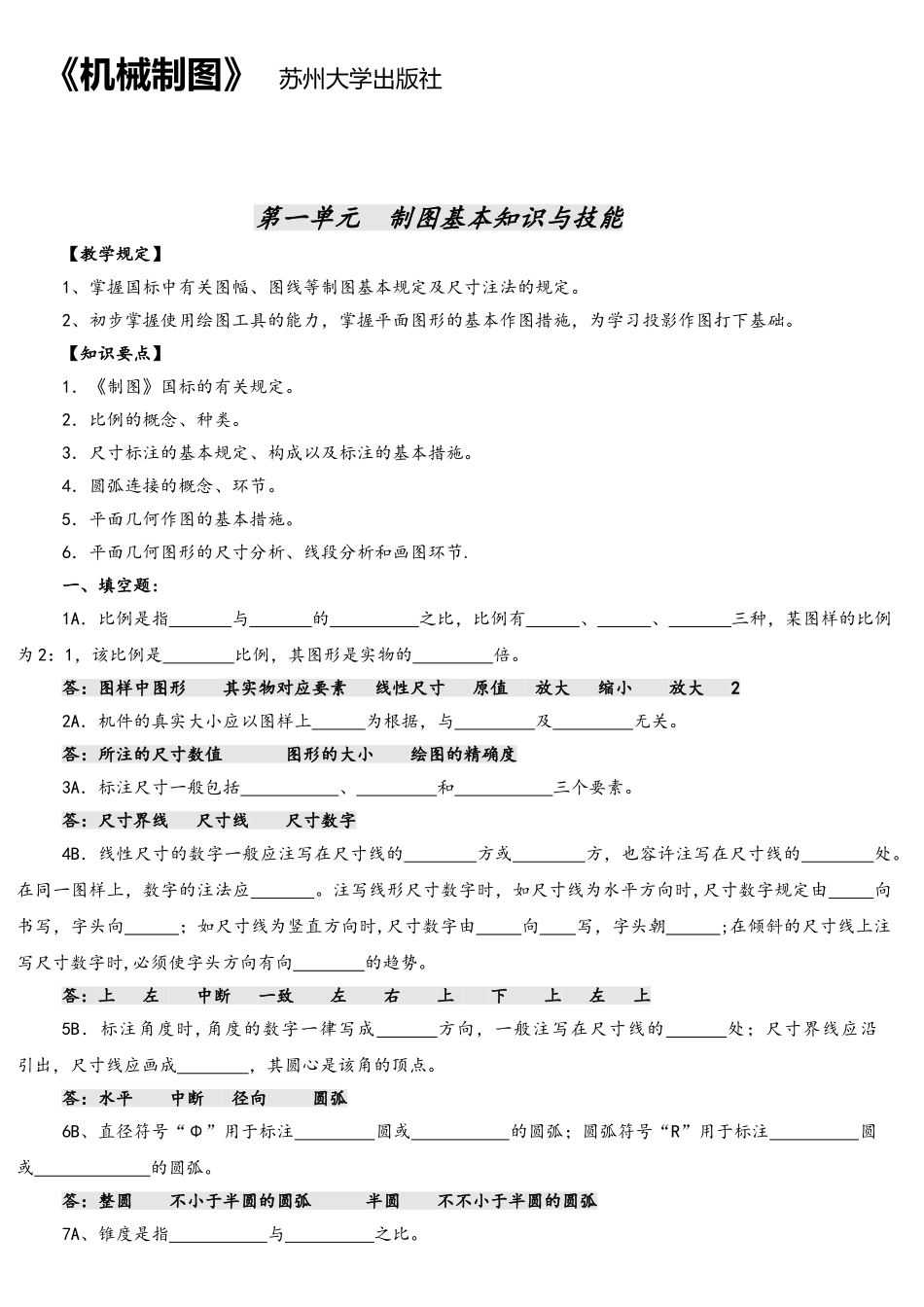

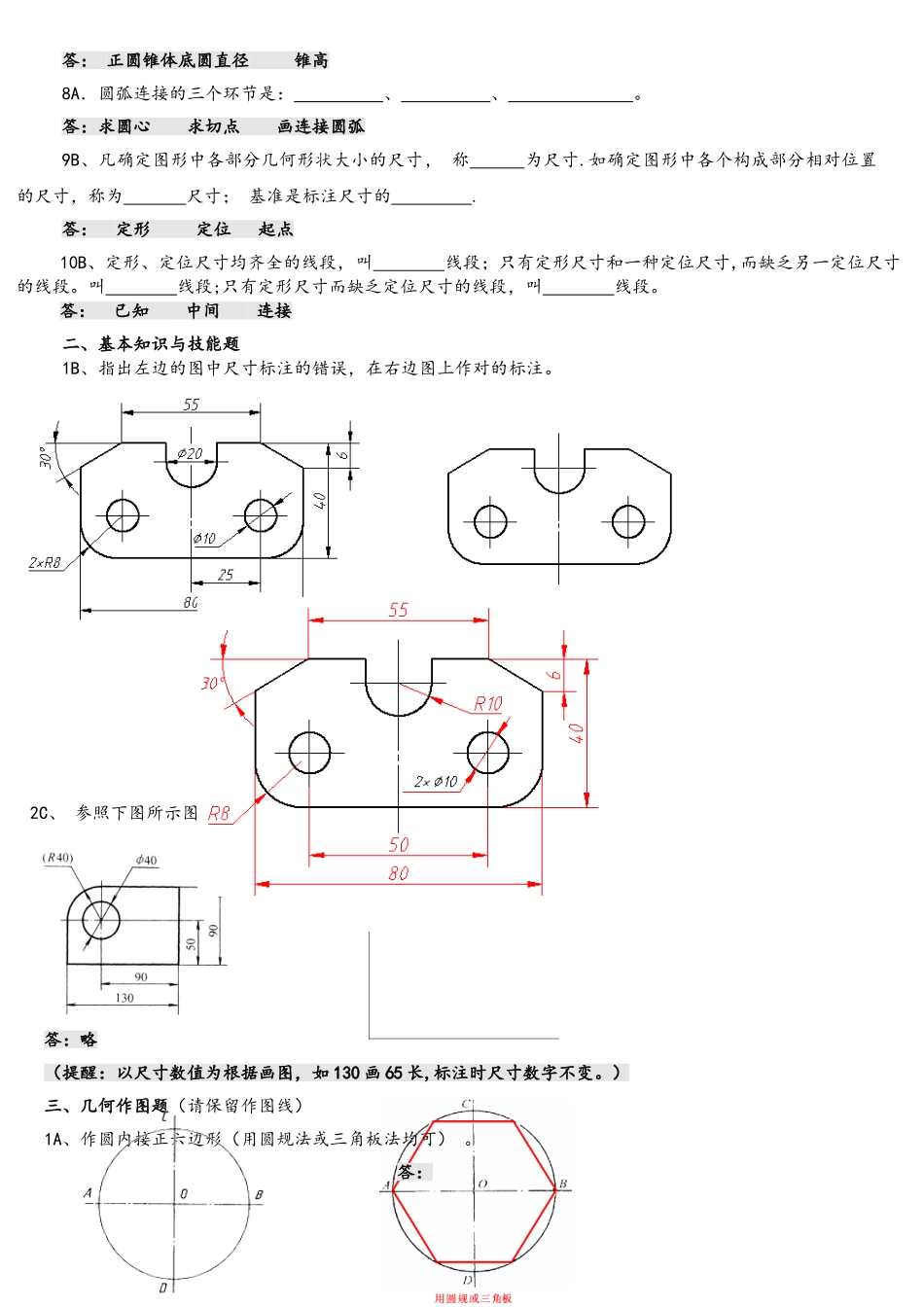

《机械制图》 苏州大学出版社第一单元 制图基本知识与技能【教学规定】 1、掌握国标中有关图幅、图线等制图基本规定及尺寸注法的规定。 2、初步掌握使用绘图工具的能力，掌握平面图形的基本作图措施，为学习投影作图打下基础。 【知识要点】1．《制图》国标的有关规定。2．比例的概念、种类。3．尺寸标注的基本规定、构成以及标注的基本措施。4．圆弧连接的概念、环节。5．平面几何作图的基本措施。6．平面几何图形的尺寸分析、线段分析和画图环节.一、填空题:1A．比例是指 与 的 之比，比例有 、 、 三种，某图样的比例为 2：1，该比例是 比例，其图形是实物的 倍。答：图样中图形 其实物对应要素 线性尺寸 原值 放大 缩小 放大 2 2A．机件的真实大小应以图样上 为根据，与 及 无关。答：所注的尺寸数值 图形的大小 绘图的精确度 3A．标注尺寸一般包括 、 和 三个要素。答：尺寸界线 尺寸线 尺寸数字4B．线性尺寸的数字一般应注写在尺寸线的 方或 方，也容许注写在尺寸线的 处。在同一图样上，数字的注法应 。注写线形尺寸数字时，如尺寸线为水平方向时,尺寸数字规定由 向 书写，字头向 ；如尺寸线为竖直方向时,尺寸数字由 向 写，字头朝 ;在倾斜的尺寸线上注写尺寸数字时,必须使字头方向有向 的趋势。答：上 左 中断 一致 左 右 上 下 上 左 上 5B．标注角度时,角度的数字一律写成 方向，一般注写在尺寸线的 处；尺寸界线应沿 引出，尺寸线应画成 ，其圆心是该角的顶点。答：水平 中断 径向 圆弧6B、直径符号“Φ”用于标注 圆或 的圆弧；圆弧符号“R”用于标注 圆或 的圆弧。答：整圆 不小于半圆的圆弧 半圆 不不小于半圆的圆弧7A、锥度是指 与 之比。答： 正圆锥体底圆直径 锥高8A．圆弧连接的三个环节是： 、 、 。答：求圆心 求切点 画连接圆弧9B、凡确定图形中各部分几何形状大小的尺寸， 称 为尺寸.如确定图形中各个构成部分相对位置的尺寸，称为 尺寸； 基准是标注尺寸的 .答： 定形 定位 起点10B、定形、定位尺寸均齐全的线段，叫 线段；只有定形尺寸和一种定位尺寸,而缺乏另一定位尺寸的线段。叫 线段;只有定形尺寸而缺乏定位尺寸的线段，叫 线段。答： 已知 中间 连接 二、基本知识与技能题1B、指出左边的图中尺寸标注的错误，在右边图上作对的标注。答: 2C、 参照下图所示图形，用 1：2 比例在制定位置画图，并作对的标注：答：略...
