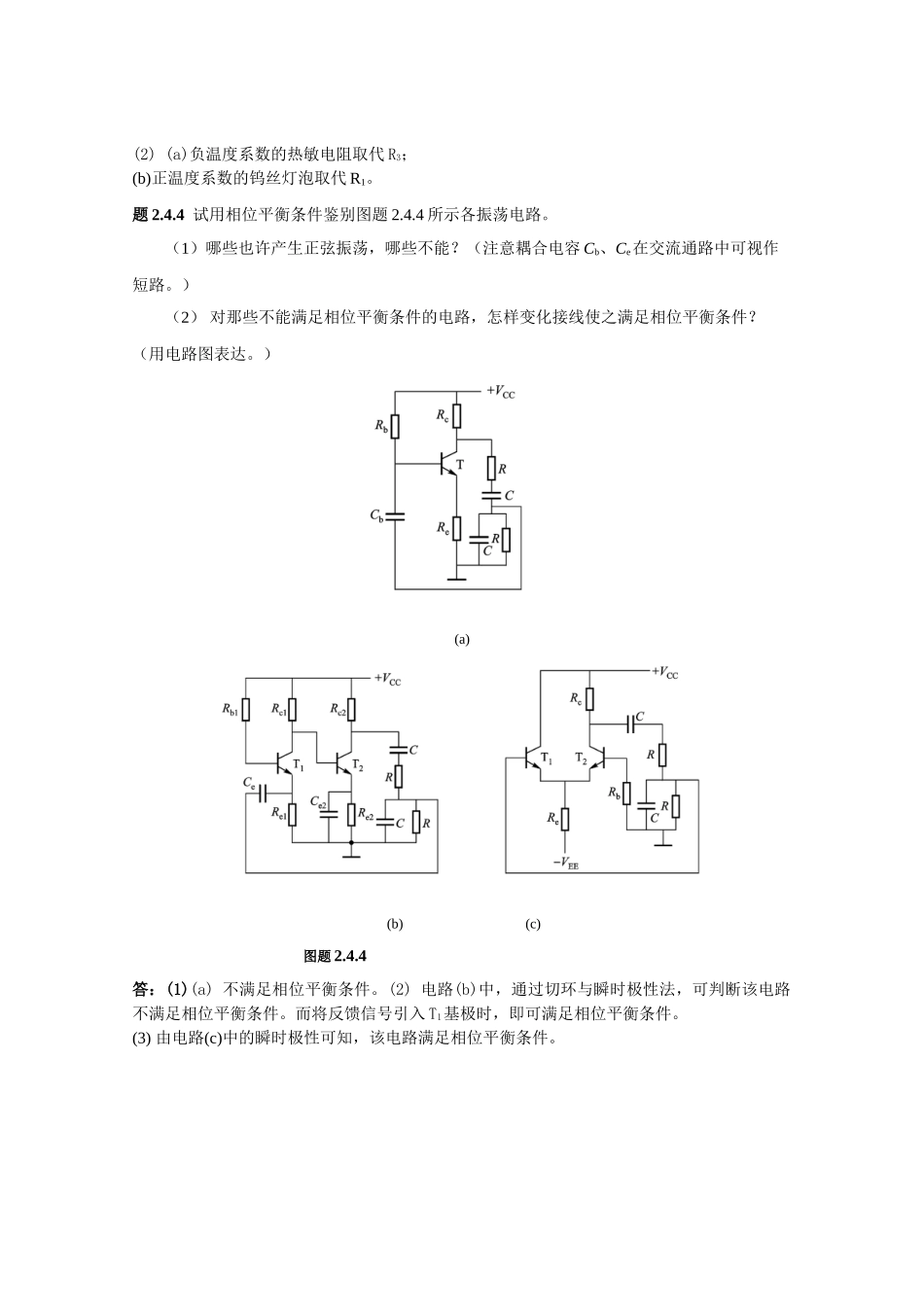

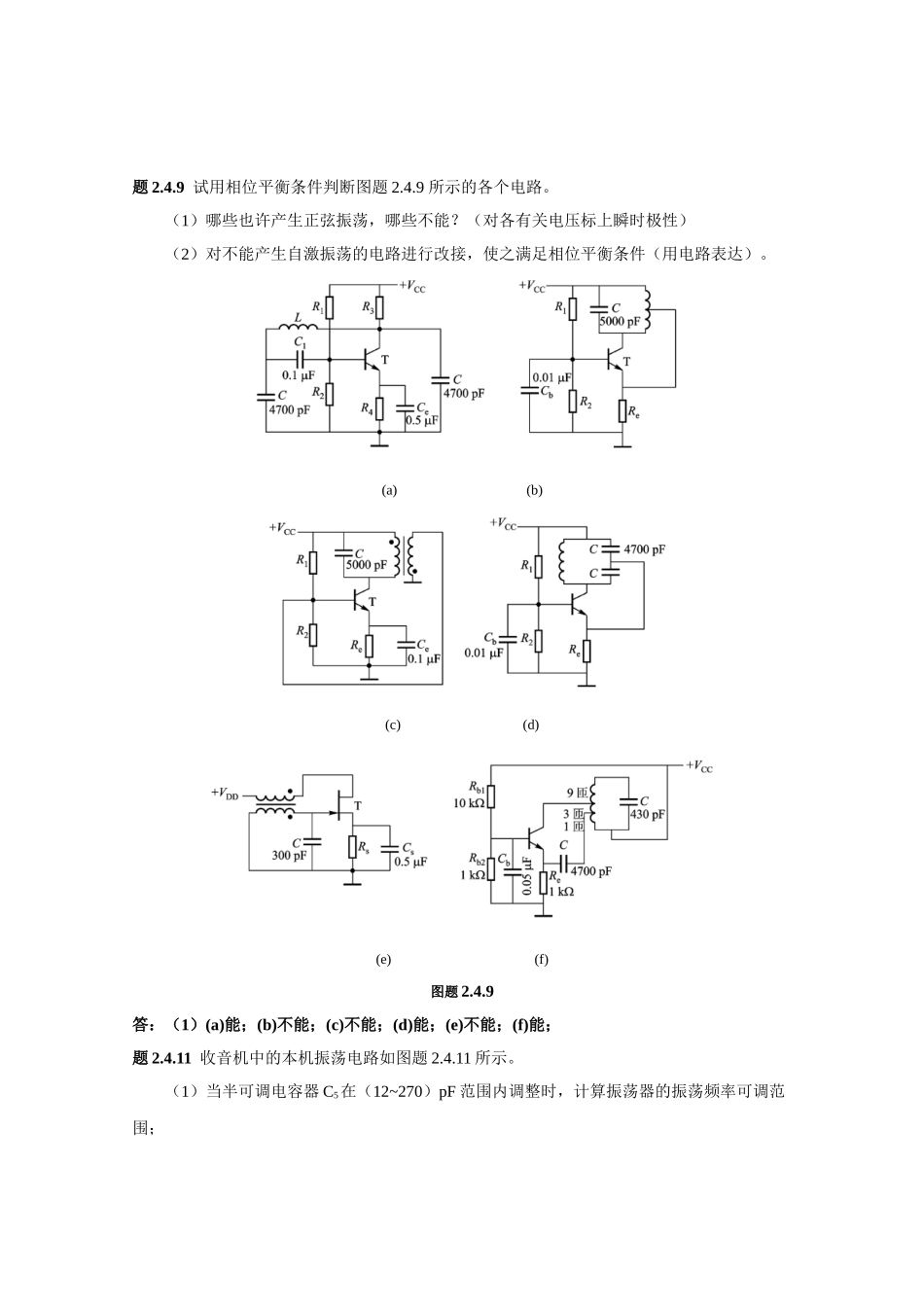

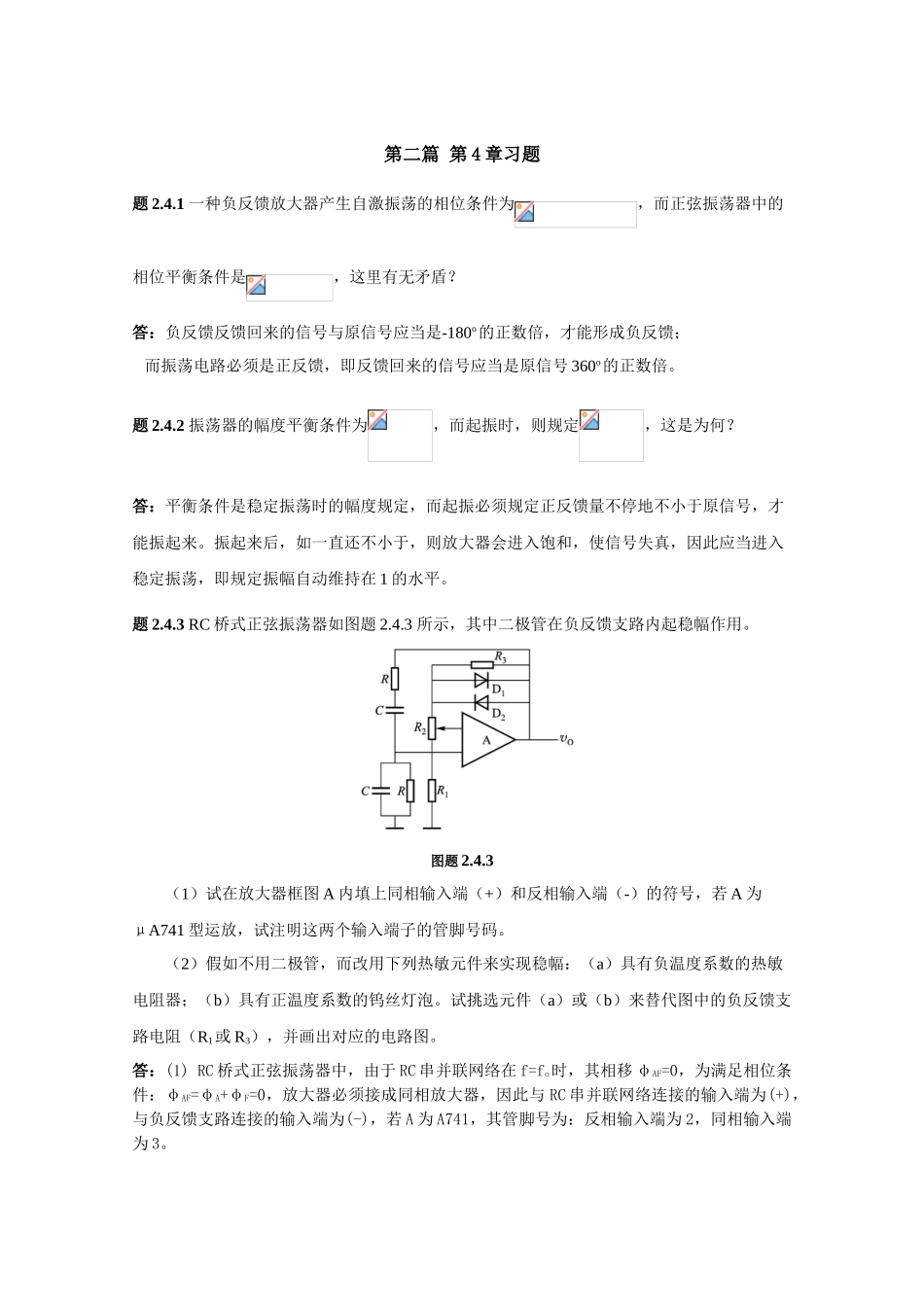

第二篇 第 4 章习题题 2.4.1 一种负反馈放大器产生自激振荡的相位条件为,而正弦振荡器中的相位平衡条件是,这里有无矛盾?答:负反馈反馈回来的信号与原信号应当是-180o的正数倍,才能形成负反馈; 而振荡电路必须是正反馈,即反馈回来的信号应当是原信号 360o的正数倍。题 2.4.2 振荡器的幅度平衡条件为,而起振时,则规定,这是为何?答:平衡条件是稳定振荡时的幅度规定,而起振必须规定正反馈量不停地不小于原信号,才能振起来。振起来后,如一直还不小于,则放大器会进入饱和,使信号失真,因此应当进入稳定振荡,即规定振幅自动维持在 1 的水平。题 2.4.3 RC 桥式正弦振荡器如图题 2.4.3 所示,其中二极管在负反馈支路内起稳幅作用。图题 2.4.3 (1)试在放大器框图 A 内填上同相输入端(+)和反相输入端(-)的符号,若 A 为μA741 型运放,试注明这两个输入端子的管脚号码。(2)假如不用二极管,而改用下列热敏元件来实现稳幅:(a)具有负温度系数的热敏电阻器;(b)具有正温度系数的钨丝灯泡。试挑选元件(a)或(b)来替代图中的负反馈支路电阻(R1或 R3),并画出对应的电路图。答:(1) RC 桥式正弦振荡器中,由于 RC 串并联网络在 f=fo时,其相移 φAF=0,为满足相位条件:φAF=φA+φF=0,放大器必须接成同相放大器,因此与 RC 串并联网络连接的输入端为(+),与负反馈支路连接的输入端为(-),若 A 为 A741,其管脚号为:反相输入端为 2,同相输入端为 3。(2) (a)负温度系数的热敏电阻取代 R3;(b)正温度系数的钨丝灯泡取代 R1。题 2.4.4 试用相位平衡条件鉴别图题 2.4.4 所示各振荡电路。(1)哪些也许产生正弦振荡,哪些不能?(注意耦合电容 Cb、Ce在交流通路中可视作短路。)(2) 对那些不能满足相位平衡条件的电路,怎样变化接线使之满足相位平衡条件?(用电路图表达。)(a) (b) (c) 图题 2.4.4答:(1)(a) 不满足相位平衡条件。(2) 电路(b)中,通过切环与瞬时极性法,可判断该电路不满足相位平衡条件。而将反馈信号引入 T1基极时,即可满足相位平衡条件。(3) 由电路(c)中的瞬时极性可知,该电路满足相位平衡条件。题 2.4.9 试用相位平衡条件判断图题 2.4.9 所示的各个电路。(1)哪些也许产生正弦振荡,哪些不能?(对各有关电压标上瞬时极性)(2)对不能产生自激振荡的电路进行改接,使之满足相位平衡条件(用电路表达)。(a) (b)(c) (d)(e) (f)图题 2.4....
