2025年大工《电工学》课程考试模拟试卷

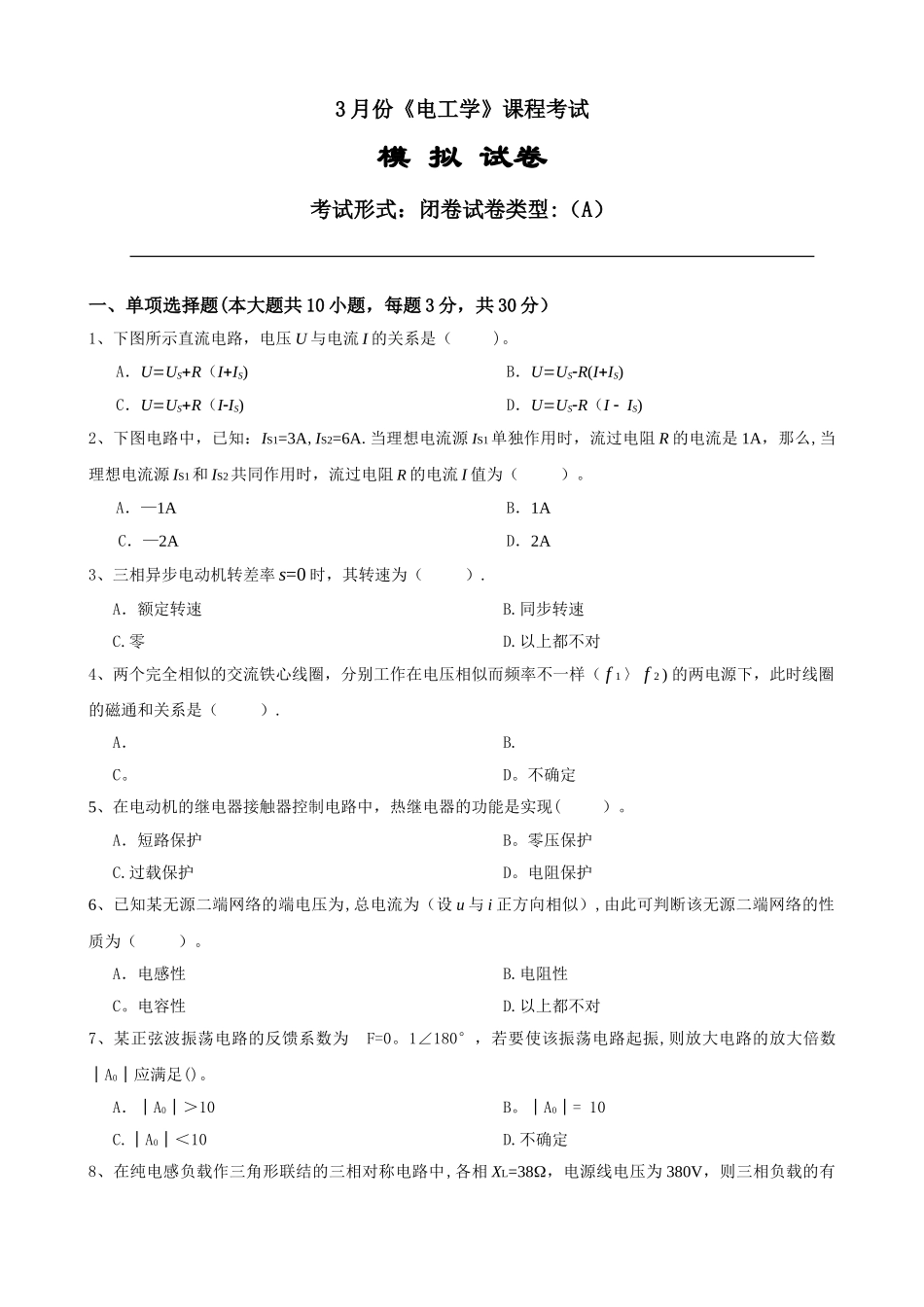

3 月份《电工学》课程考试模 拟 试卷考试形式：闭卷试卷类型:（A）一、单项选择题(本大题共 10 小题，每题 3 分，共 30 分）1、下图所示直流电路，电压 U 与电流 I 的关系是（ )。A．UUSR（IIS)B．UUSR(IIS)C．UUSR（IIS)D．UUSR（I IS)2、下图电路中，已知：IS1=3A,IS2=6A.当理想电流源 IS1单独作用时，流过电阻 R 的电流是 1A，那么,当理想电流源 IS1和 IS2共同作用时，流过电阻 R 的电流 I 值为（ ）。A．—1AB．1AC．—2AD．2A3、三相异步电动机转差率 s=0 时，其转速为（ ）.A．额定转速B.同步转速C.零D.以上都不对4、两个完全相似的交流铁心线圈，分别工作在电压相似而频率不一样（ f 1 〉 f 2 ) 的两电源下，此时线圈的磁通和关系是（ ）.A．B.C。D。不确定5、在电动机的继电器接触器控制电路中，热继电器的功能是实现( ）。A．短路保护B。零压保护C.过载保护D。电阻保护6、已知某无源二端网络的端电压为,总电流为（设 u 与 i 正方向相似）,由此可判断该无源二端网络的性质为（ ）。A．电感性B.电阻性C。电容性D.以上都不对7、某正弦波振荡电路的反馈系数为 F=0。1∠180°，若要使该振荡电路起振,则放大电路的放大倍数│A0│应满足()。A．│A0│＞10B。│A0│= 10C.│A0│＜10D.不确定8、在纯电感负载作三角形联结的三相对称电路中,各相 XL=38，电源线电压为 380V，则三相负载的有功功率是( ）。A．3.8kWB。 0kWC。 11。4kWD。 2。6 kW9、逻辑电路如下图示，时钟脉冲来到后 D 触发器()。A．保持原状态B。 具有计数功能C．置“0”D. 置“1”10、下图所示为某逻辑电路的输入信号（A,B)和输出信号（F）的波形，按正逻辑约定可判定该逻辑电路是( ）.A．与门B。与非门C．或非门D。非门二、简答题（本大题共 5 小题，每题 6 分，共 30 分）1、三角形联结的对称三相电源,空载运行时，三相电动势会不会在三相绕组所构成的闭合回路中产生电流？简述理由。1．答：不会。（3 分）由于对称三相电动势的大小相等，相位互差，因此它们的相量和恒等于零。故不会在回路中产生电流. (3 分)2、在 RC 电路中,假如串联了电流表，换路前最佳将电流表短路，这是为何？2．答：由于 RC 电路换路瞬间电流发生突变，产生初始冲击电流,（2 分）故电路中若串联了电流表，则最佳在换路前将电流表短接，（2 分）以免初始冲击电流超过电流表的量程而将表损坏。(2 分...
