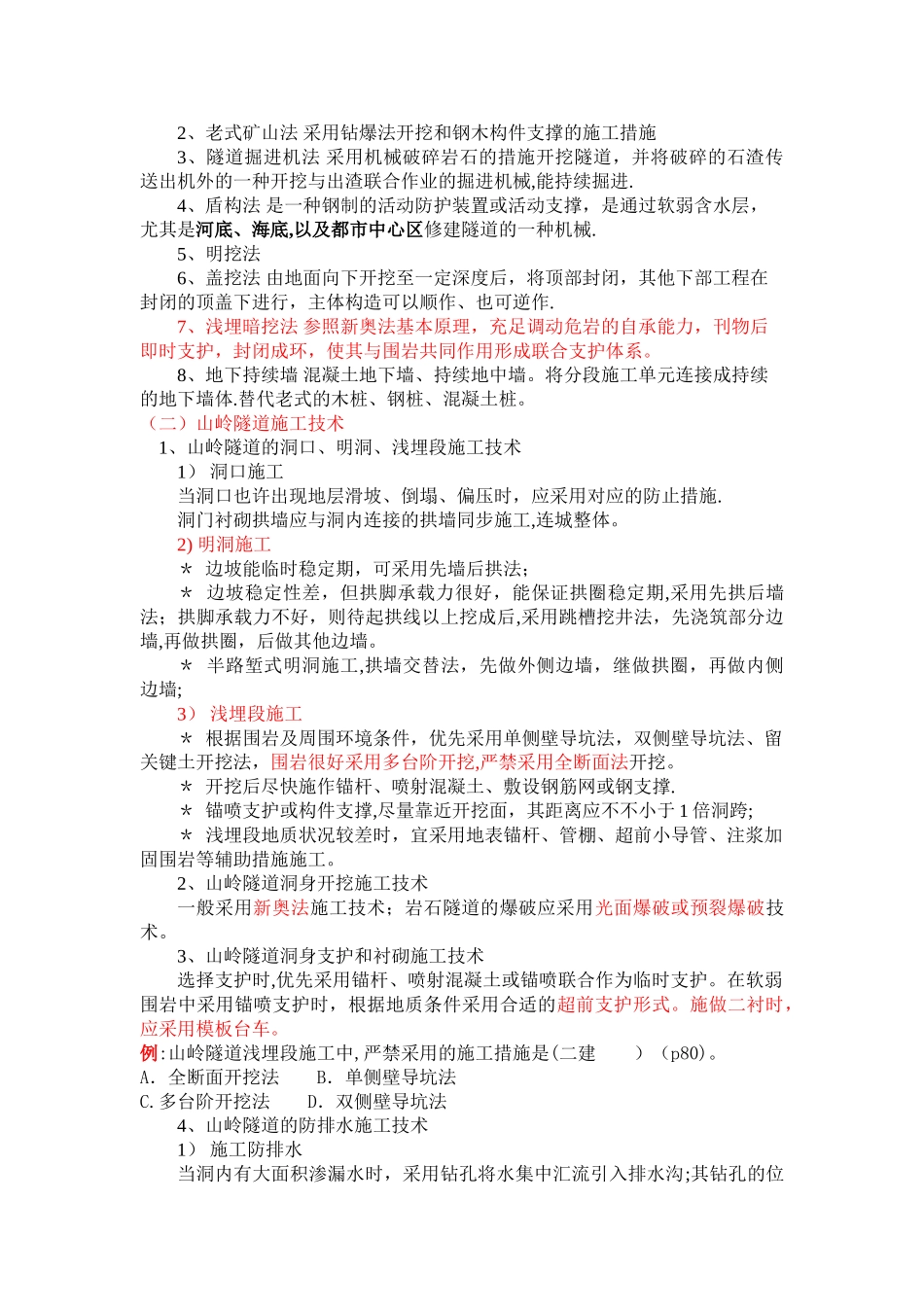

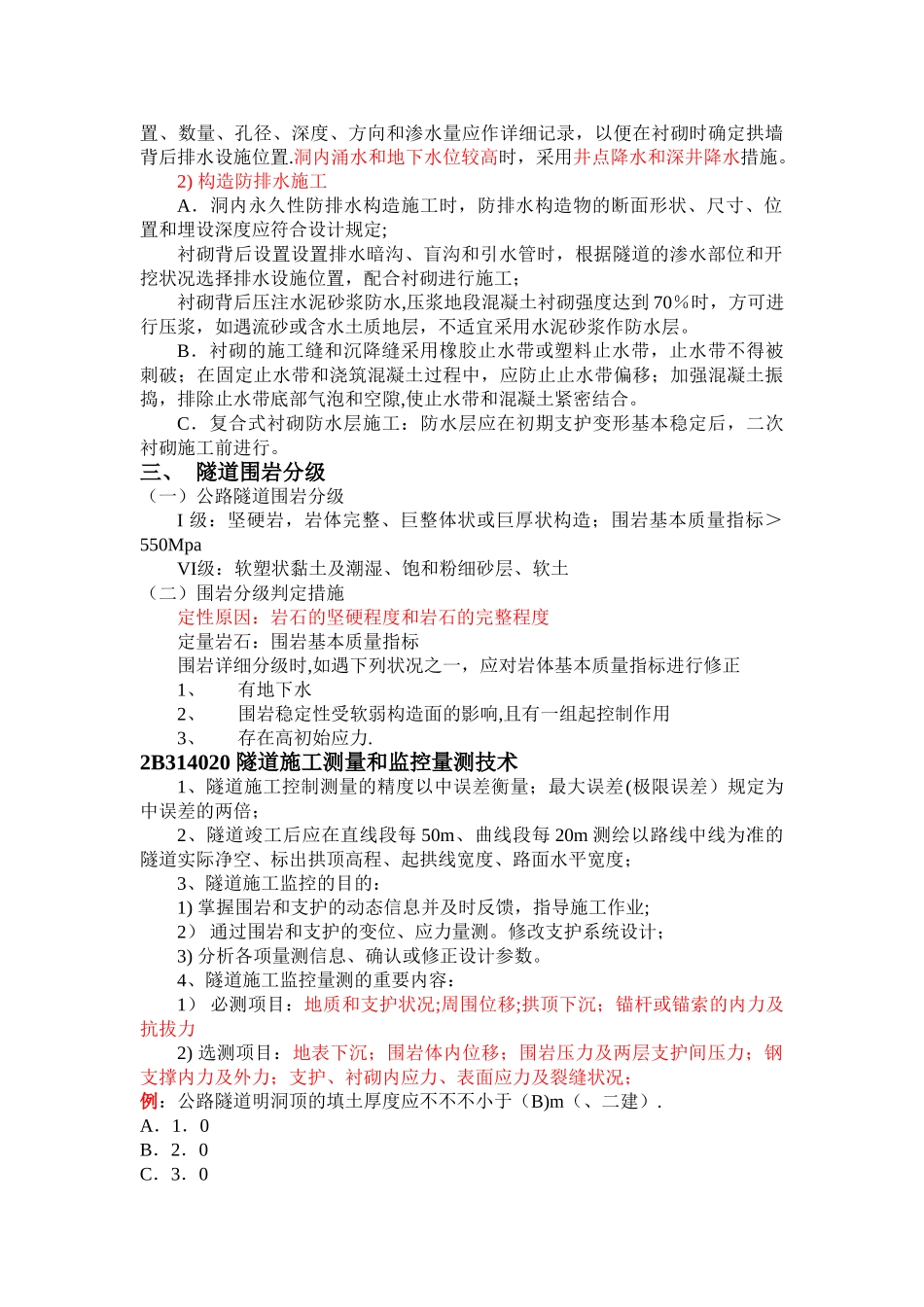

2B310000 公路工程施工技术课件 14: 2B314000 公路隧道工程2B314010 隧道工程一、 隧道的构造与构成(一)概念及分类隧道作地下通道的工程建筑物。按地层:岩石(软岩、硬岩)隧道、土质隧道按所处位置:山岭隧道、都市隧道、水底隧道按施工措施:矿山法、明挖法、盾构法按埋置深度:浅埋、深埋隧道按断面形式:圆形、马蹄形、矩形隧道按国际隧道协会定义断面数值:特大断面(100㎡)以上,大断面(50~100㎡),中等断面(10~50㎡),小断面(3~10㎡),极小断面(2~3㎡)按车道数:单车道、双车道、多车道按长度:专长隧道 L>3000m,长隧道 1000m≤L≤3000m,中隧道:500<L<1000m,短隧道 L≤500m按隧道间距:连拱、小净距、分离式(二)构成 1、衬砌:衬砌的断面由隧道的几何设计确定,断面轴线形状和厚度由衬砌计算决定。衬砌形式 按隧道断面分:曲墙、直墙、圆形、矩形和喇叭口衬砌; 按支护理论分:整体式衬砌、复合式衬砌、喷锚衬砌。 2、洞门:常见的洞门有:端墙式、翼墙式、环框式、遮光式洞门 洞门构造:1) 洞门仰坡地脚至洞门墙背应有不不不小于 1。5m 的水平距离;洞门端墙与仰坡之间的水沟的沟底与衬砌拱顶外缘的高度不应不不小于 1。0m,洞门墙顶高出仰坡脚 0。5m 以上;2) 洞门墙根据状况设伸缩缝、沉降缝和泄水孔;3) 洞门墙基础必须埋置稳定地基上,埋入土质地基深度不应不不小于1。0m,嵌入岩石地基不应不不小于 0。5m;4) 地基为冻胀土层时,规定基底设在冻结线一下不不不小于 0.25m。3、明洞:拱式明洞:(荷载分布)路堑对称型、路堑偏压型、半路堑偏压型和半路堑单压型棚式明洞;(构造)墙式、刚架式、柱式等 明洞:公路隧道的明洞顶的填土厚度不不不小于 2m.4、附属设施:隧道的附属设施是为保证交通安全和舒适而设置的通风设施、照明设施、安全设施、供配电设施、应急设施;长度不小于 100m 的隧道应设照明设施。二、 隧道的施工(一)隧道施工措施1、新奥法 新奥地利隧道施工措施的简称。是采用喷锚技术、监控量测与岩石力学理论构成一种体系而形成新的施工措施。基本原则:少扰动、早喷锚、勤量测、紧封闭隧道构成主体构造物 保持岩体的稳定性和行车安全附属构造物 通 风 、 照 明 、 安全、供配电、应急设施洞身衬砌洞门构造物2、老式矿山法 采用钻爆法开挖和钢木构件支撑的施工措施3、隧道掘进机法 采用机械破碎岩石的措施开挖隧道,并将破碎的石渣传送出机外的一种开挖与出渣...
