防撞护栏施工组织设计

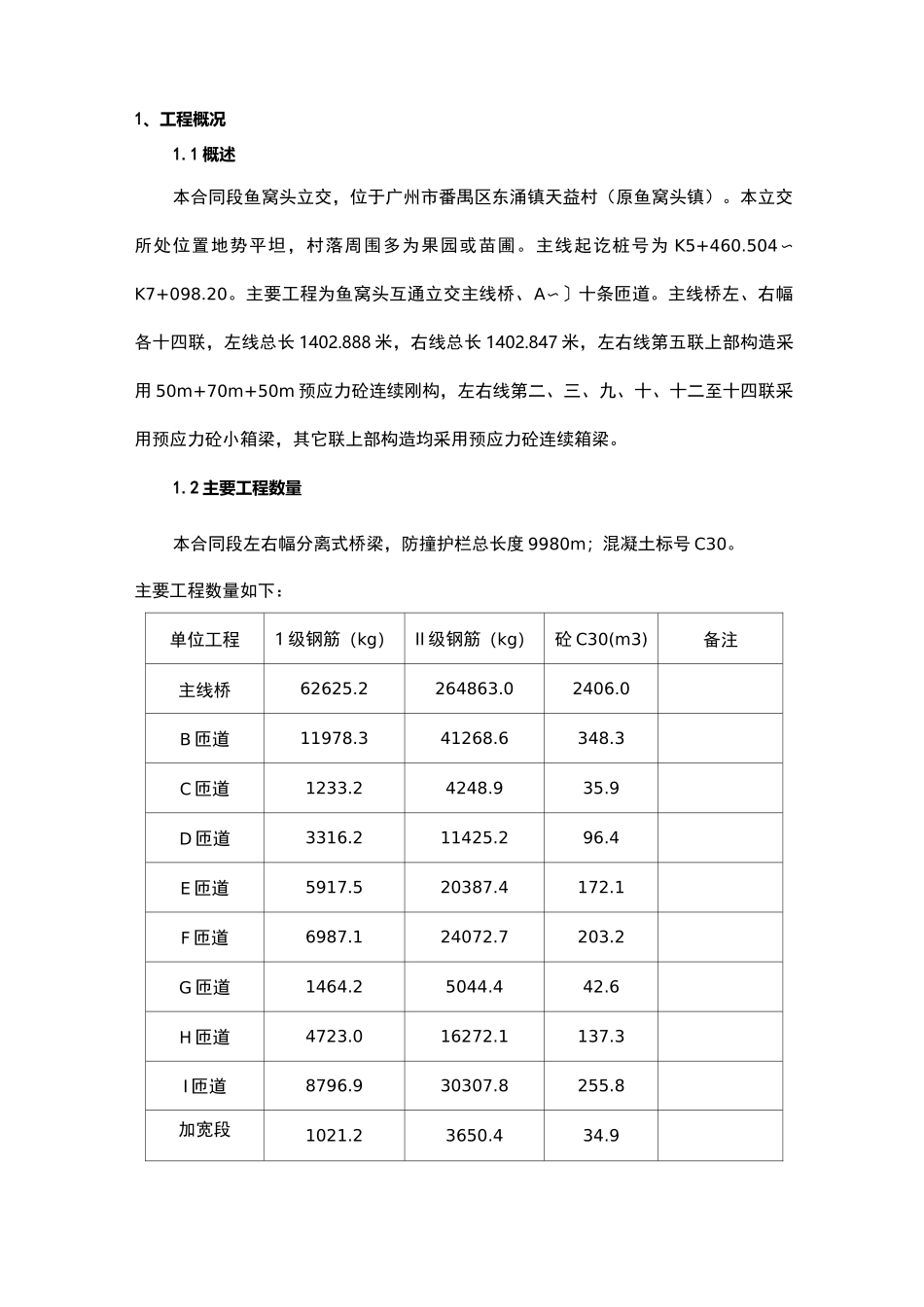

1、工程概况1.1 概述本合同段鱼窝头立交，位于广州市番禺区东涌镇天益村（原鱼窝头镇）。本立交所处位置地势平坦，村落周围多为果园或苗圃。主线起讫桩号为 K5+460.504〜K7+098.20。主要工程为鱼窝头互通立交主线桥、A〜〕十条匝道。主线桥左、右幅各十四联，左线总长 1402.888 米，右线总长 1402.847 米，左右线第五联上部构造采用 50m+70m+50m 预应力砼连续刚构，左右线第二、三、九、十、十二至十四联采用预应力砼小箱梁，其它联上部构造均采用预应力砼连续箱梁。1.2 主要工程数量本合同段左右幅分离式桥梁，防撞护栏总长度 9980m；混凝土标号 C30。主要工程数量如下：单位工程1 级钢筋（kg）II 级钢筋（kg）砼 C30(m3)备注主线桥62625.2264863.02406.0B 匝道11978.341268.6348.3C 匝道1233.24248.935.9D 匝道3316.211425.296.4E 匝道5917.520387.4172.1F 匝道6987.124072.7203.2G 匝道1464.25044.442.6H 匝道4723.016272.1137.3I 匝道8796.930307.8255.8加宽段1021.23650.434.9通道桥630.3310.57.86合计108693.1421851.03740.42、施工组织安排2.1 施工计划安排根据本项目总体计划工期及控制节点工期要求，充分考虑施工现场的自然条件、人员设备组织安排等因素，防撞护栏施工计划 2009 年 11 月 20 日开始，到 2010 年 4月 20 日完成。2.2 人员组织计划人员组织计划表序号人员或工种人员安排工作内容备注1单项工程负责人1全面管理2质检工程师1工程质量检查、监督3现场工程师1现场技术指导4测量工程师2施工放样与控制5试验工程师2钢筋、混凝土等试验检测6现场安全员1现场安全监督与指导7调度员1施工设备与材料安排8钢筋工12钢筋加工与绑扎9混凝土工6混凝土浇筑10电焊工10钢筋等材料的焊接11修理工1施工设备的维修与保养12电工1施工现场用电的安装与维修13普工152.3 设备组织计划施工设备计划表序号设备名称型号规格数量备注1拌和站HZS5075m3/h1 台2拌和站HZS75K50m3/h1 台3汽车吊蒲沅 QY2525t1 台4汽车吊徐工 QY1616t1 台5砼罐车8m34 台6电焊机DN3-7510 台7钢筋成形设备1 套8防撞墙模板90m根据工程量增加10插入式振动器504 台11模板吊架2 套12空压机1.2m32 台13发电机250KVA1 台14全站仪GTS6021 台15水准仪DS32002 台由于本项目湿接缝规格多、数量大，施工工期较紧，模板配置 200m,在施工时合理布置、安排施工顺序，以保证施工工期目标的完成3、施工方案3.1 准备工作（1）、凿毛组织人员对...
