1施工组织设计／方案报审表工程名称：新纬路 A 标：长江路至白塔路改建工程 编号：A3
1___致：昆山市鼎信工程建设管理有限公司（监理单位）兹报验：□1 单位工程施工组织设计■2 雨水管道分部（子分部）/分项工程施工方案□3 特殊工程专项施工方案□4 施工起重机械设备安装、拆卸方案口 5本次申报内容系第 1 次申报，申报内容公司技术负责人/项目经理部已批准
附件：■1 雨水管道专项施工方案
承包单位项目经理部（章）：项目经理：日期：项目监理机构签收人姓名及时间承包单位签收人姓名及时间专业监理工程师审杳意见：专业监理工程师：日期：总监理工程师审核意见：项目监理机构（章）：总监理工程师：日期：防^'1土2页脚内容注：承包单位项目经理部应提前 7 日提出本报审表

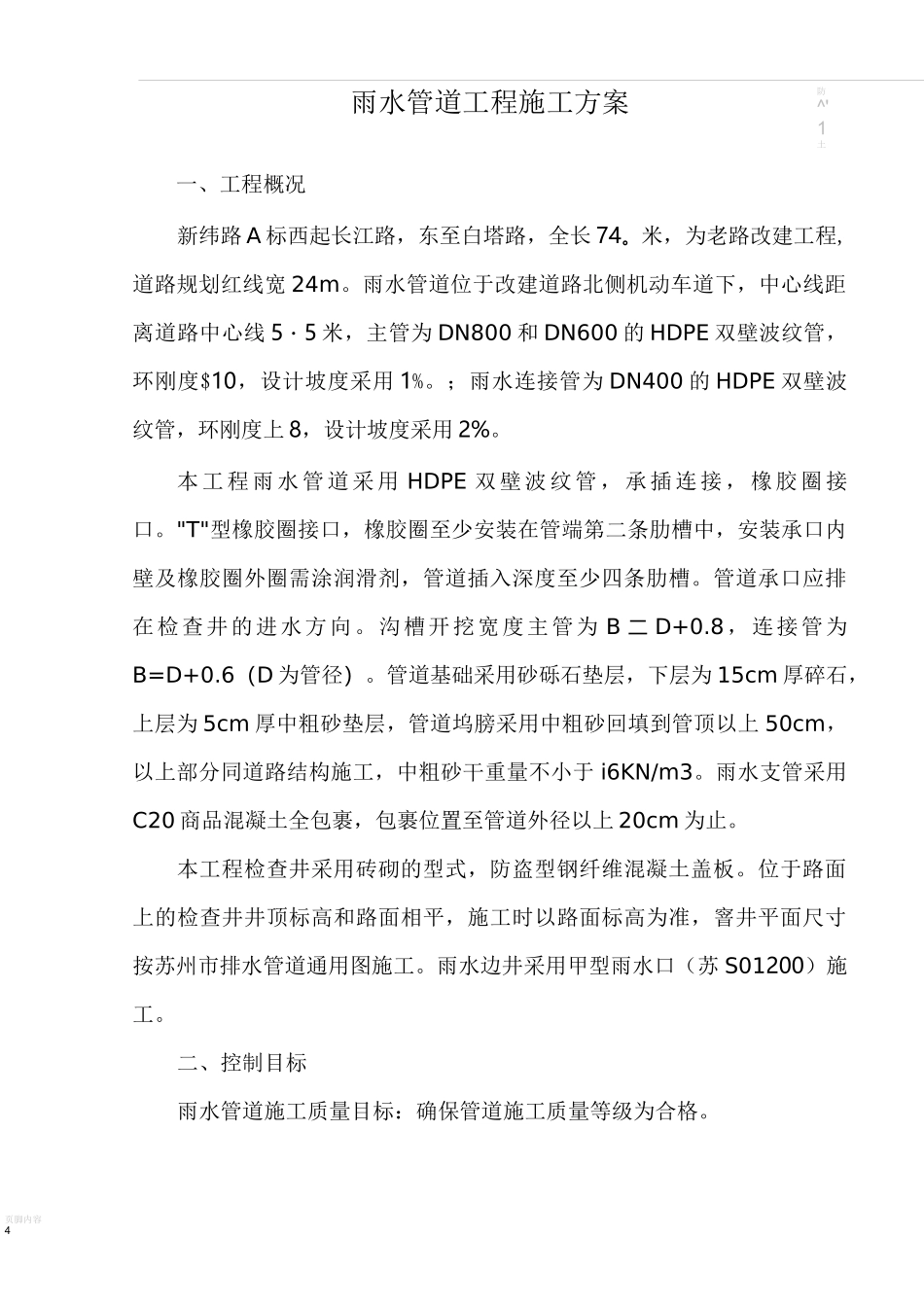

江苏省建设厅监制新纬路A 标：长江路至白塔路改建防^'1土页脚内容4雨水管道工程施工方案一、工程概况新纬路 A 标西起长江路，东至白塔路，全长 74
米，为老路改建工程,道路规划红线宽 24m
雨水管道位于改建道路北侧机动车道下，中心线距离道路中心线 5・5 米，主管为 DN800 和 DN600 的 HDPE 双壁波纹管，环刚度$10，设计坡度采用 1%
；雨水连接管为 DN400 的 HDPE 双壁波纹管，环刚度上 8，设计坡度采用 2%
本 工 程 雨 水 管 道 采 用 HDPE 双 壁 波 纹 管 ， 承 插 连 接 ， 橡 胶 圈 接口
"T"型橡胶圈接口，橡胶圈至少安装在管端第二条肋槽中，安装承口内壁及橡胶圈外圈需涂润滑剂，管道插入深度至少四条肋槽
管道承口应排在检查井的进水方向
沟槽开挖宽度主管为 B 二 D+0
8，连接管为B=D+0
6（D 为管径）
管道基础采用砂砾石垫层，下层为 15cm 厚碎石，上层为 5cm 厚中粗砂垫层，管道坞膀采用中粗砂回填到管顶以上
