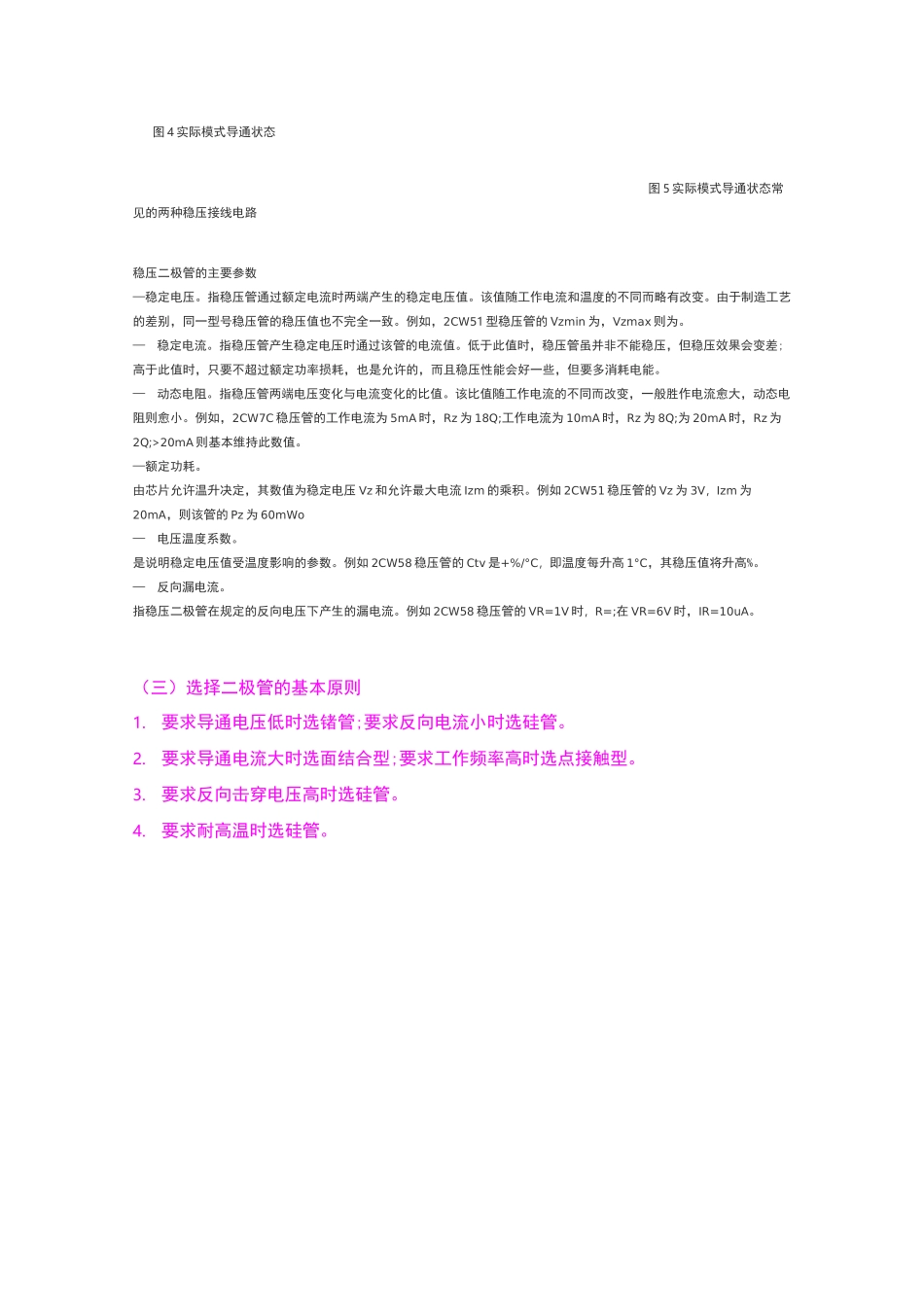

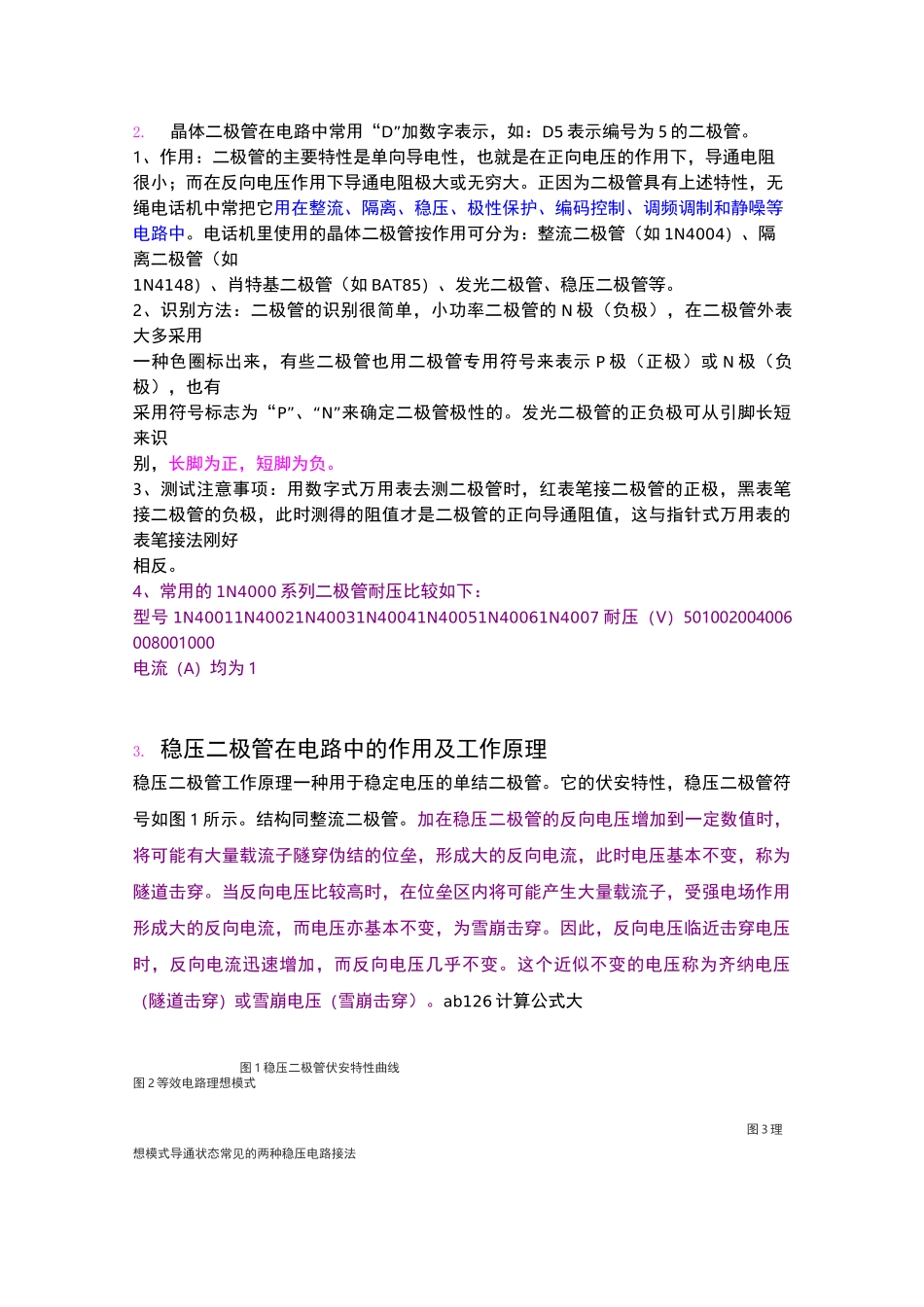

2.晶体二极管在电路中常用“D”加数字表示，如：D5 表示编号为 5 的二极管。1、作用：二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；而在反向电压作用下导通电阻极大或无穷大。正因为二极管具有上述特性，无绳电话机中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中。电话机里使用的晶体二极管按作用可分为：整流二极管（如 1N4004）、隔离二极管（如1N4148）、肖特基二极管（如 BAT85）、发光二极管、稳压二极管等。2、识别方法：二极管的识别很简单，小功率二极管的 N 极（负极），在二极管外表大多采用一种色圈标出来，有些二极管也用二极管专用符号来表示 P 极（正极）或 N 极（负极），也有采用符号标志为“P”、“N”来确定二极管极性的。发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。3、测试注意事项：用数字式万用表去测二极管时，红表笔接二极管的正极，黑表笔接二极管的负极，此时测得的阻值才是二极管的正向导通阻值，这与指针式万用表的表笔接法刚好相反。4、常用的 1N4000 系列二极管耐压比较如下：型号 1N40011N40021N40031N40041N40051N40061N4007 耐压（V）501002004006008001000电流（A）均为 13. 稳压二极管在电路中的作用及工作原理稳压二极管工作原理一种用于稳定电压的单结二极管。它的伏安特性，稳压二极管符号如图 1 所示。结构同整流二极管。加在稳压二极管的反向电压增加到一定数值时，将可能有大量载流子隧穿伪结的位垒，形成大的反向电流，此时电压基本不变，称为隧道击穿。当反向电压比较高时，在位垒区内将可能产生大量载流子，受强电场作用形成大的反向电流，而电压亦基本不变，为雪崩击穿。因此，反向电压临近击穿电压时，反向电流迅速增加，而反向电压几乎不变。这个近似不变的电压称为齐纳电压（隧道击穿）或雪崩电压（雪崩击穿）。ab126 计算公式大图 1 稳压二极管伏安特性曲线图 2 等效电路理想模式图 3 理想模式导通状态常见的两种稳压电路接法图 4 实际模式导通状态图 5 实际模式导通状态常见的两种稳压接线电路稳压二极管的主要参数—稳定电压。指稳压管通过额定电流时两端产生的稳定电压值。该值随工作电流和温度的不同而略有改变。由于制造工艺的差别，同一型号稳压管的稳压值也不完全一致。例如，2CW51 型稳压管的 Vzmin 为，Vzmax 则为。—稳定电流。指稳压管产生稳定电压时通过该管的电流值。...
