盘扣式脚手架

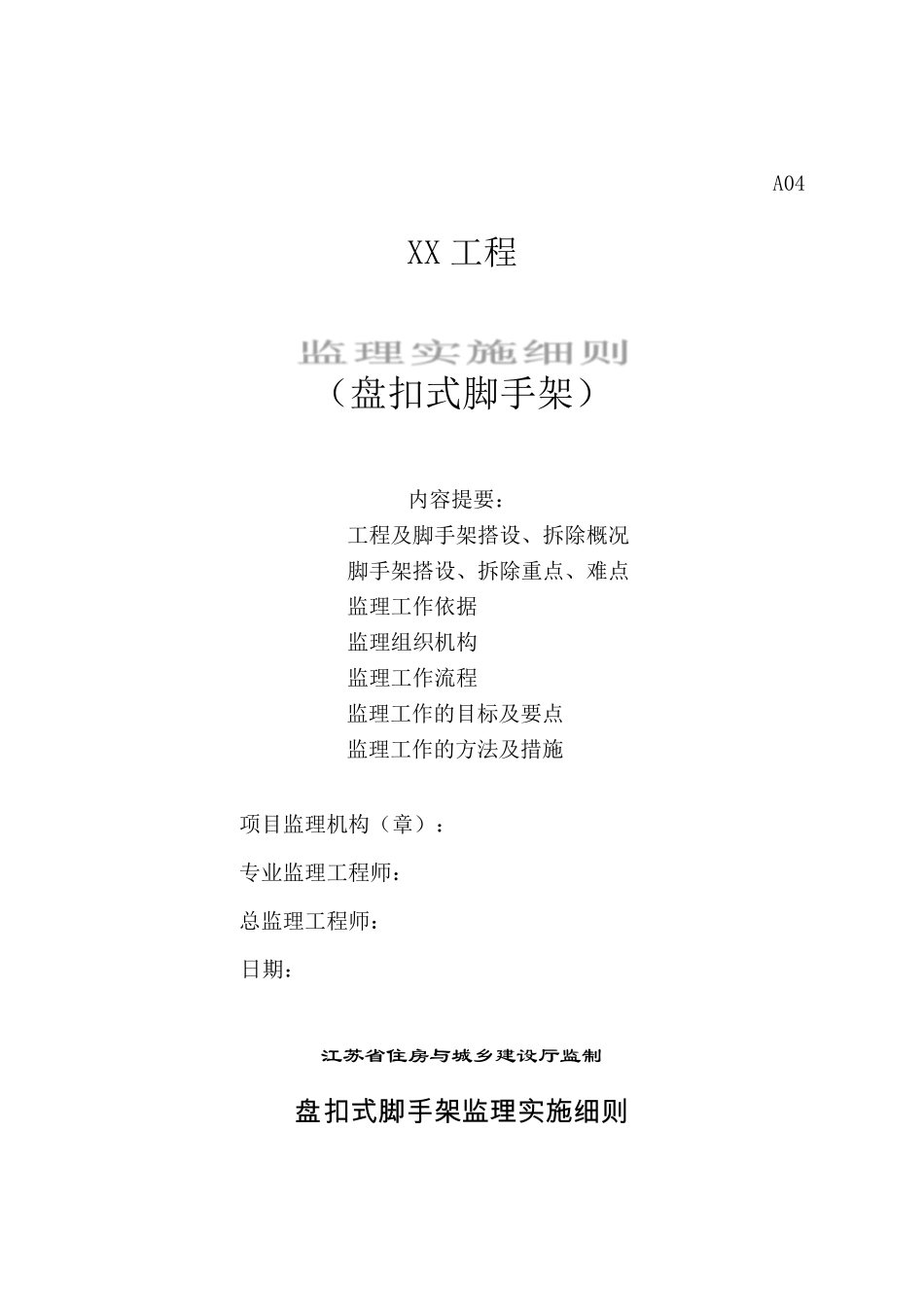

盘扣式脚手架_第1页
1/12

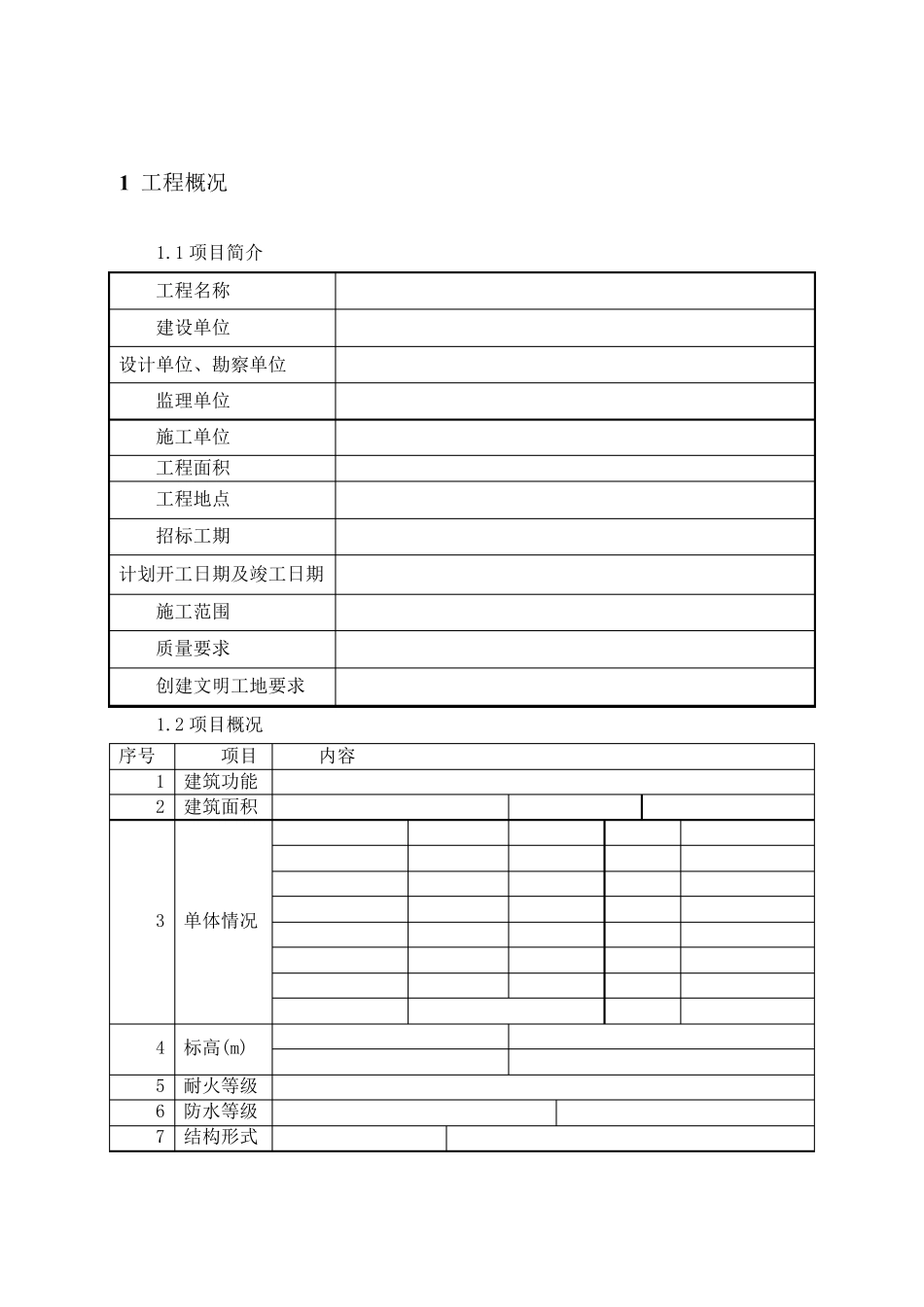

盘扣式脚手架_第2页
2/12

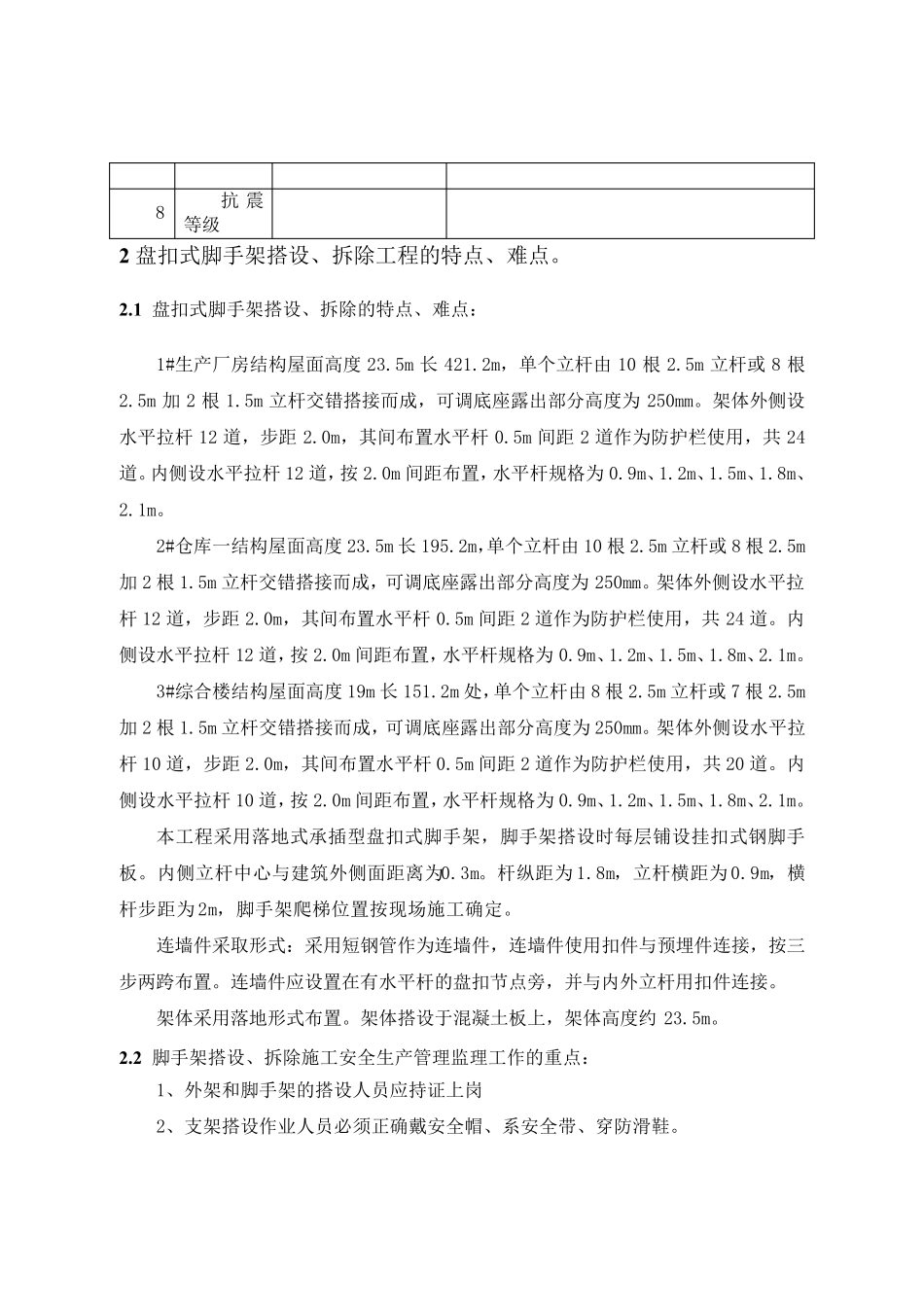

盘扣式脚手架_第3页
3/12
A04 XX 工程 (盘扣式脚手架) 内容提要: 工程及脚手架搭设、拆除概况 脚手架搭设、拆除重点、难点 监理工作依据 监理组织机构 监理工作流程 监理工作的目标及要点 监理工作的方法及措施 项目监理机构(章): 专业监理工程师: 总监理工程师: 日期: 江苏省住房与城乡建设厅监制 盘 扣 式 脚 手 架 监 理 实 施 细 则 1 工程概况 1.1 项目简介 工程名称 建设单位 设计单位、勘察单位 监理单位 施工单位 工程面积 工程地点 招标工期 计划开工日期及竣工日期 施工范围 质量要求 创建文明工地要求 1.2 项目概况 序号 项目 内容 1 建筑功能 2 建筑面积 3 单体情况 4 标高(m) 5 耐火等级 6 防水等级 7 结构形式 8 抗震等级 2 盘扣式脚手架搭设、拆除工程的特点、难点。 2.1 盘扣式脚手架搭设、拆除的特点、难点: 1#生产厂房结构屋面高度 23.5m 长 421.2m,单个立杆由 10 根 2.5m 立杆或 8 根2.5m 加 2 根 1.5m 立杆交错搭接而成,可调底座露出部分高度为 250mm。架体外侧设水平拉杆 12 道,步距 2.0m,其间布置水平杆 0.5m 间距 2 道作为防护栏使用,共 24道。内侧设水平拉杆 12 道,按 2.0m 间距布置,水平杆规格为 0.9m、1.2m、1.5m、1.8m、2.1m。 2#仓库一结构屋面高度 23.5m 长 195.2m,单个立杆由 10 根 2.5m 立杆或 8 根 2.5m加 2 根 1.5m 立杆交错搭接而成,可调底座露出部分高度为 250mm。架体外侧设水平拉杆 12 道,步距 2.0m,其间布置水平杆 0.5m 间距 2 道作为防护栏使用,共 24 道。内侧设水平拉杆 12 道,按 2.0m 间距布置,水平杆规格为 0.9m、1.2m、1.5m、1.8m、2.1m。 3#综合楼结构屋面高度 19m 长 151.2m 处,单个立杆由 8 根 2.5m 立杆或 7 根 2.5m加 2 根 1.5m 立杆交错搭接而成,可调底座露出部分高度为 250mm。架体外侧设水平拉杆 10 道,步距 2.0m,其间布置水平杆 0.5m 间距 2 道作为防护栏使用,共 20 道。内侧设水平拉杆 10 道,按 2.0m 间距布置,水平杆规格为 0.9m、1.2m、1.5m、1.8m、2.1m。 本工程采用落地式承插型盘扣式脚手架,脚手架搭设时每层铺设挂扣式钢脚手板。内侧立杆中心与建筑外侧面距离为0.3m。杆纵距为 1.8m,立杆横距为 0.9m,横杆步距为 2m,脚手架爬梯位置按现场施工确定。 连墙件采取形式:采用短钢管作为连墙件,连墙件使...
