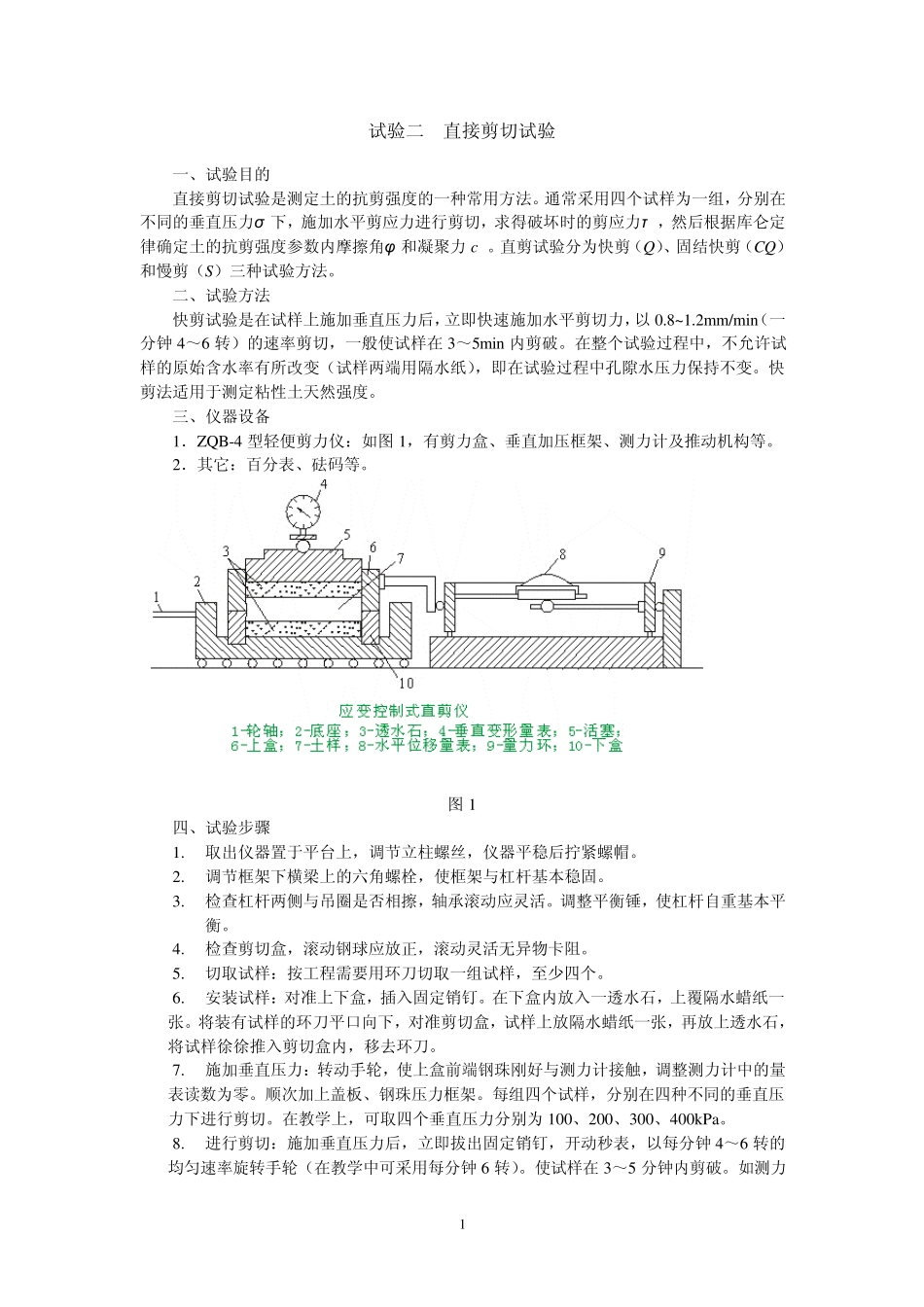

直接剪切试验10.5_第1页
1/7
直接剪切试验10.5_第2页
2/7
直接剪切试验10.5_第3页
3/7
1 试验二 直接剪切试验 一、试验目的 直接剪切试验是测定土的抗剪强度的一种常用方法。通常采用四个试样为一组,分别在不同的垂直压力σ 下,施加水平剪应力进行剪切,求得破坏时的剪应力τ ,然后根据库仑定律确定土的抗剪强度参数内摩擦角υ 和凝聚力 c 。直剪试验分为快剪(Q)、固结快剪(CQ)和慢剪(S)三种试验方法。 二、试验方法 快剪试验是在试样上施加垂直压力后,立即快速施加水平剪切力,以 0.8~1.2mm/min(一分钟 4~6 转)的速率剪切,一般使试样在 3~5min 内剪破。在整个试验过程中,不允许试样的原始含水率有所改变(试样两端用隔水纸),即在试验过程中孔隙水压力保持不变。快剪法适用于测定粘性土天然强度。 三、仪器设备 1.ZQB-4 型轻便剪力仪:如图 1,有剪力盒、垂直加压框架、测力计及推动机构等。 2.其它:百分表、砝码等。 图 1 四、试验步骤 1. 取出仪器置于平台上,调节立柱螺丝,仪器平稳后拧紧螺帽。 2. 调节框架下横梁上的六角螺栓,使框架与杠杆基本稳固。 3. 检查杠杆两侧与吊圈是否相擦,轴承滚动应灵活。调整平衡锤,使杠杆自重基本平衡。 4. 检查剪切盒,滚动钢球应放正,滚动灵活无异物卡阻。 5. 切取试样:按工程需要用环刀切取一组试样,至少四个。 6. 安装试样:对准上下盒,插入固定销钉。在下盒内放入一透水石,上覆隔水蜡纸一张。将装有试样的环刀平口向下,对准剪切盒,试样上放隔水蜡纸一张,再放上透水石,将试样徐徐推入剪切盒内,移去环刀。 7. 施加垂直压力:转动手轮,使上盒前端钢珠刚好与测力计接触,调整测力计中的量表读数为零。顺次加上盖板、钢珠压力框架。每组四个试样,分别在四种不同的垂直压力下进行剪切。在教学上,可取四个垂直压力分别为 100、200、300、400kPa。 8. 进行剪切:施加垂直压力后,立即拔出固定销钉,开动秒表,以每分钟 4~6 转的均匀速率旋转手轮(在教学中可采用每分钟 6 转)。使试样在 3~5 分钟内剪破。如测力 2 计中的量表指针不再前进,或有显著后退,表示试样已经被剪破。但一般宜剪至剪切变形达 4mm。若量表指针再继续增加,则剪切变形应达 6mm 为止。手轮每转一圈,同时测记测力计量表读数,直到试样剪破为止。(注:手轮每转一圈推进下盒 0.2 毫米)。 9. 拆卸试样:剪切结束后,吸去剪切盒中的积水,倒转手轮,尽快移去垂直压力、框架、上盖板,取出试样。 五、试验注意事项 1.先安装试...
