直流偏置电源对运算放大器性能的影响

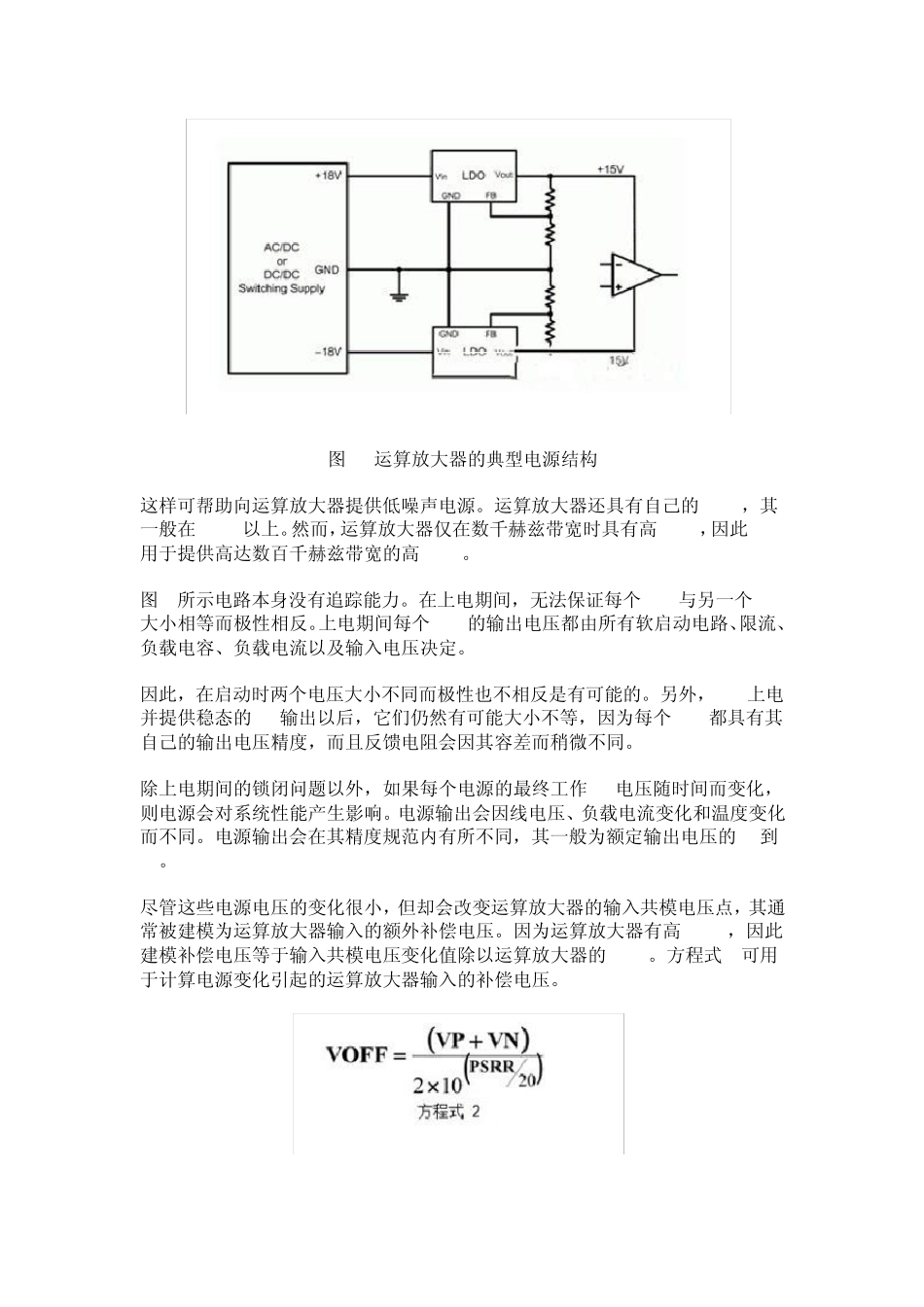

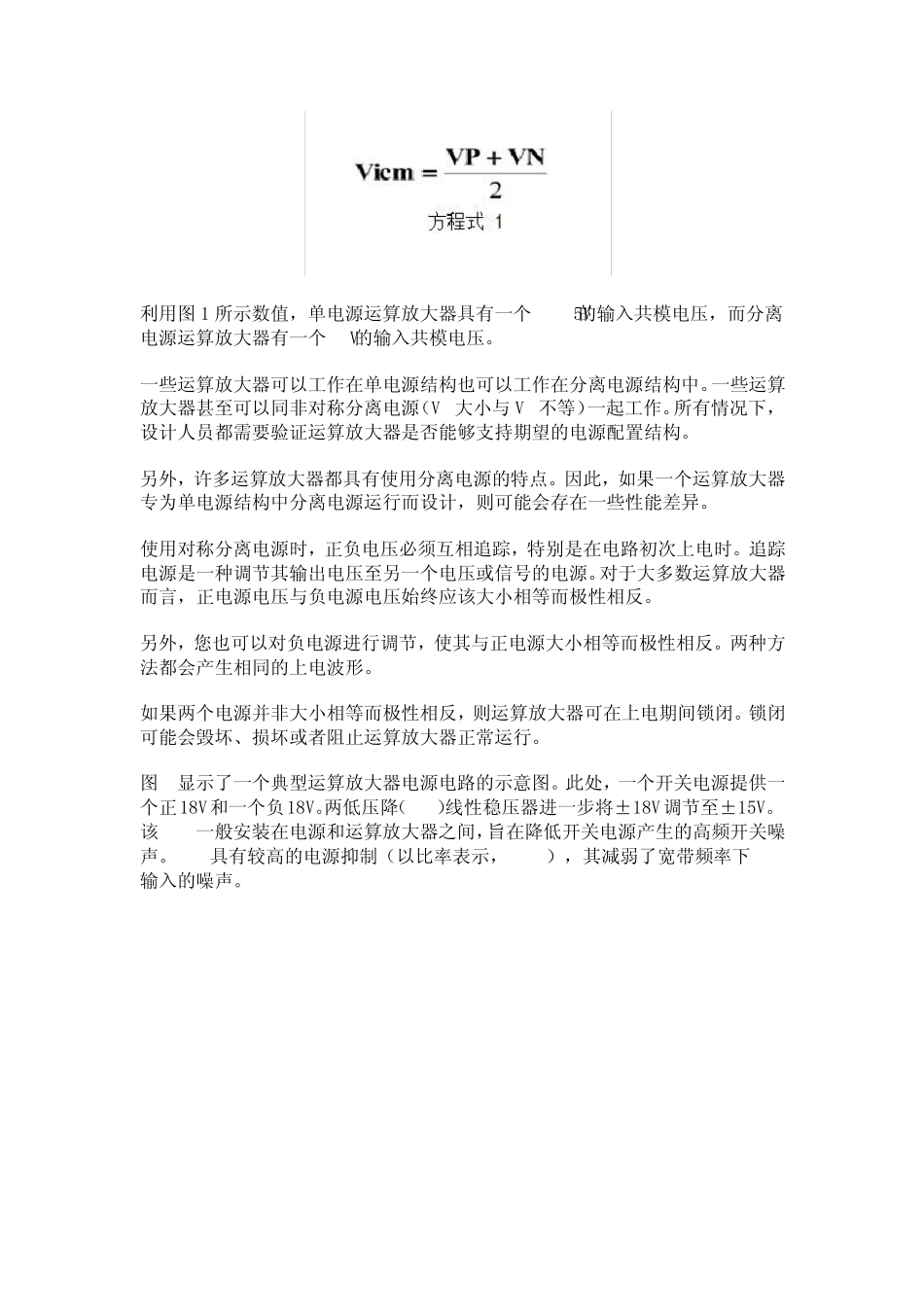

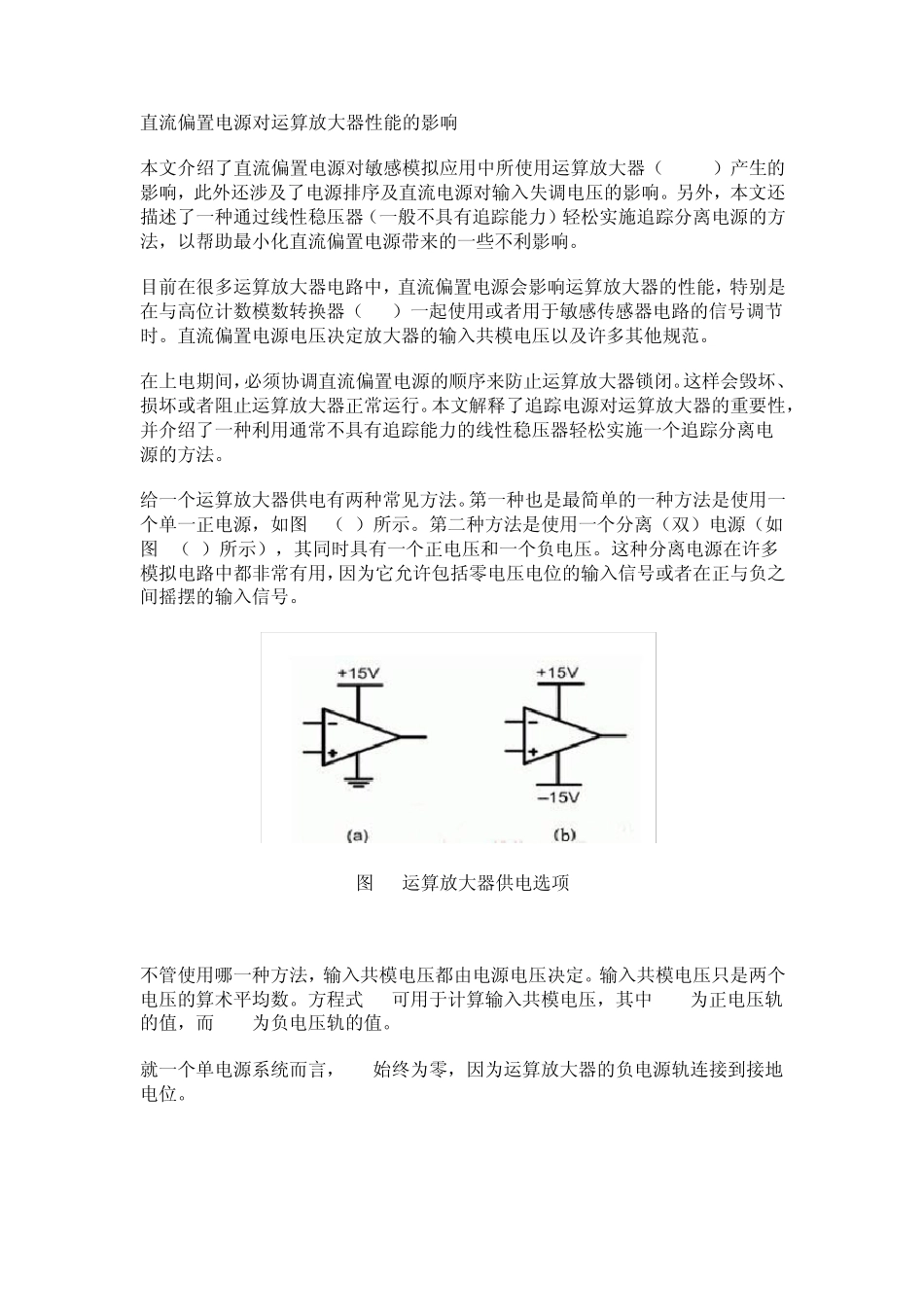

直流偏置电源对运算放大器性能的影响 本文介绍了直流偏置电源对敏感模拟应用中所使用运算放大器（op amp）产生的影响，此外还涉及了电源排序及直流电源对输入失调电压的影响。另外，本文还描述了一种通过线性稳压器（一般不具有追踪能力）轻松实施追踪分离电源的方法，以帮助最小化直流偏置电源带来的一些不利影响。 目前在很多运算放大器电路中，直流偏置电源会影响运算放大器的性能，特别是在与高位计数模数转换器（ADC）一起使用或者用于敏感传感器电路的信号调节时。直流偏置电源电压决定放大器的输入共模电压以及许多其他规范。 在上电期间，必须协调直流偏置电源的顺序来防止运算放大器锁闭。这样会毁坏、损坏或者阻止运算放大器正常运行。本文解释了追踪电源对运算放大器的重要性，并介绍了一种利用通常不具有追踪能力的线性稳压器轻松实施一个追踪分离电源的方法。 给一个运算放大器供电有两种常见方法。第一种也是最简单的一种方法是使用一个单一正电源，如图 1（a）所示。第二种方法是使用一个分离（双）电源（如图 1（b）所示），其同时具有一个正电压和一个负电压。这种分离电源在许多模拟电路中都非常有用，因为它允许包括零电压电位的输入信号或者在正与负之间摇摆的输入信号。 图 1 运算放大器供电选项 不管使用哪一种方法，输入共模电压都由电源电压决定。输入共模电压只是两个电压的算术平均数。方程式 1 可用于计算输入共模电压，其中 VP 为正电压轨的值，而 VN 为负电压轨的值。 就一个单电源系统而言，VN 始终为零，因为运算放大器的负电源轨连接到接地电位。 利 用 图 1 所 示 数 值 ， 单 电 源 运 算 放 大 器 具 有 一 个 7.5V的 输 入 共 模 电 压 ， 而 分 离电 源 运 算 放 大 器 有 一 个 0V的 输 入 共 模 电 压 。 一 些 运 算 放 大 器 可 以 工 作 在 单 电 源 结 构 也 可 以 工 作 在 分 离 电 源 结 构 中 。一 些 运 算放 大 器 甚 至 可 以 同 非 对 称 分 离 电 源（ VP大 小 与 VN不 等 ）一 起 工 作 。所 有 情 况 下 ，设 计 人 员 都 需 要 验 证 运 算 放 大 器 是 否 能 够 支 持 期 望 的 电 源 配 置 结 构 。 另 外 ， 许 多 运 算 放 大 器 都 具 有 使 用 分 离 电 源 的 特 点 。 因 此 ， 如...
