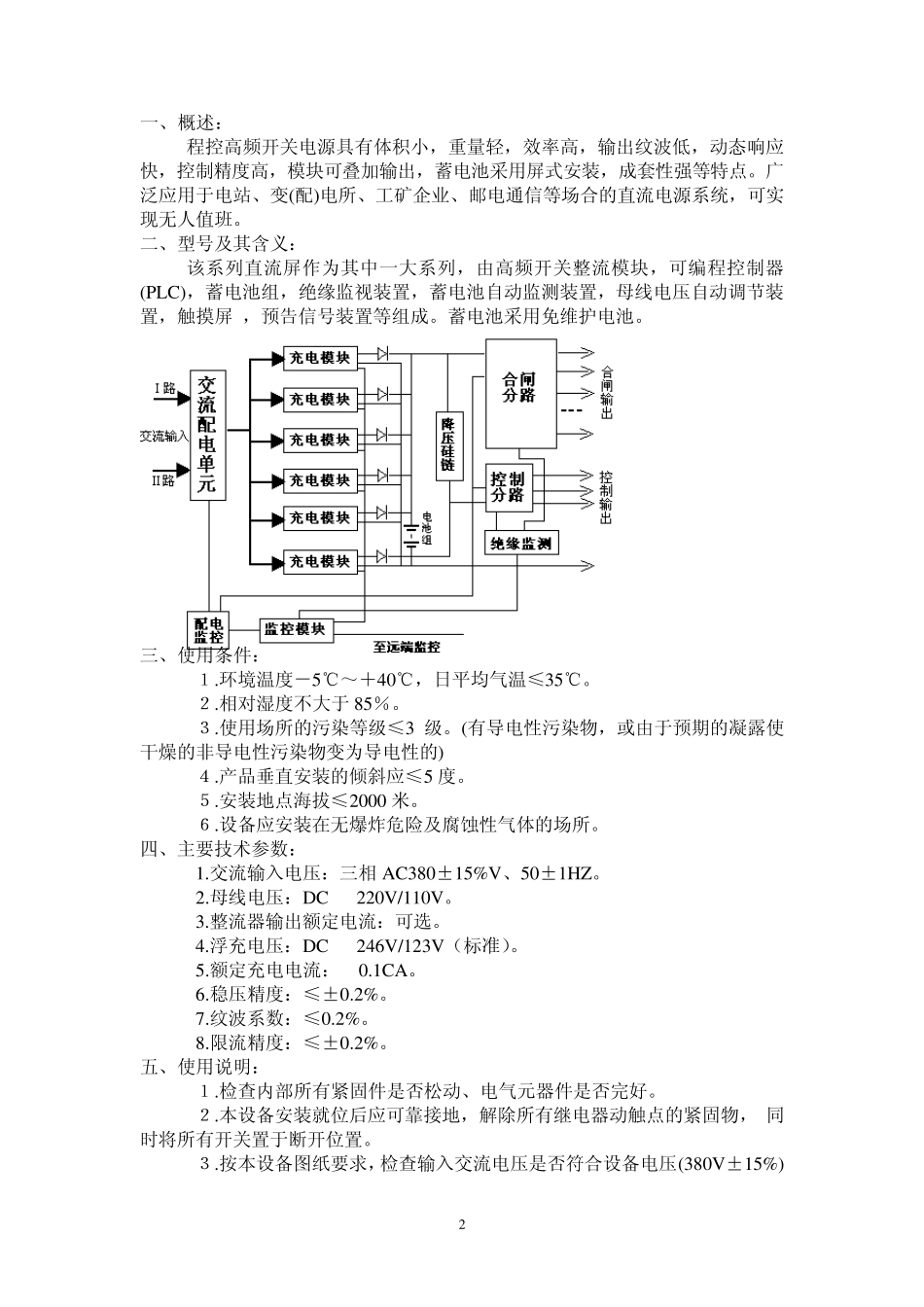

1 警 告 1)本设备所备蓄电池闲置六个月后（包括未安装及安装后未投运的情况），必须对其进行充电。否则将引起蓄电池的永久损坏。 ２) 本设备在变电所安装调试完成至变电所正式运行期间，如交流电源未投入运行时，必须断开蓄电池组总开关，避免屏内自用电引起电池过放电；严禁将蓄电池组作为变电所高低压设备的临时调试电源，否则将存在过放电引起蓄电池永久损坏的可能。 ３) 本设备安装使用后蓄电池组严禁过放电，当蓄电池欠压告警时，应立即断开蓄电池组总开关，应立即对蓄电池进行充电。否则将损坏蓄电池。 4)在正常运行时，蓄电池始终处于浮充状态，不能断开交流电源或电池组开关，否则蓄电池组会因欠充而损坏！ 5) 请严格按图纸连接屏间接线和电池组连线，严禁将电池正、负极性接反，否则将损坏蓄电池和其它元器件。 6) 本设备高频开关模块上的微调、控制及地址上的拔码开关均已设定完毕，请不要随意改动。 7) 不得任意在直流母排上接电源,临时用试验电源应取自合闸馈线电源,严禁非专业人员操作。 如果用户违反上述警告条款，造成本设备中元器件和蓄电池损坏，本公司将不承担三包责任。 注意： 本设备中所使用的蓄电池在到达使用年限后请不要随意丢弃，请将其卖给有环保资质的回收企业，以免造成二次环境污染！！！ 2 一、概述： 程控高频开关电源具有体积小，重量轻，效率高，输出纹波低，动态响应快，控制精度高，模块可叠加输出，蓄电池采用屏式安装，成套性强等特点。广泛应用于电站、变(配)电所、工矿企业、邮电通信等场合的直流电源系统，可实现无人值班。 二、型号及其含义： 该系列直流屏作为其中一大系列，由高频开关整流模块，可编程控制器(PLC)，蓄电池组，绝缘监视装置，蓄电池自动监测装置，母线电压自动调节装置，触摸屏 ，预告信号装置等组成。蓄电池采用免维护电池。 三、使用条件： １.环境温度－5℃～＋40℃，日平均气温≤35℃。 ２.相对湿度不大于 85％。 ３.使用场所的污染等级≤3 级。(有导电性污染物，或由于预期的凝露使干燥的非导电性污染物变为导电性的) ４.产品垂直安装的倾斜应≤5 度。 ５.安装地点海拔≤2000 米。 ６.设备应安装在无爆炸危险及腐蚀性气体的场所。 四、主要技术参数： 1.交流输入电压：三相AC380±15%V、50±1HZ。 2.母线电压：DC 220V/110V。 3.整流器输出额定电流：可选。 4.浮充电压：DC 246V/123V（标准）。 5.额定充电电流： 0.1CA。 6.稳压精度...
