直流屏调试方案

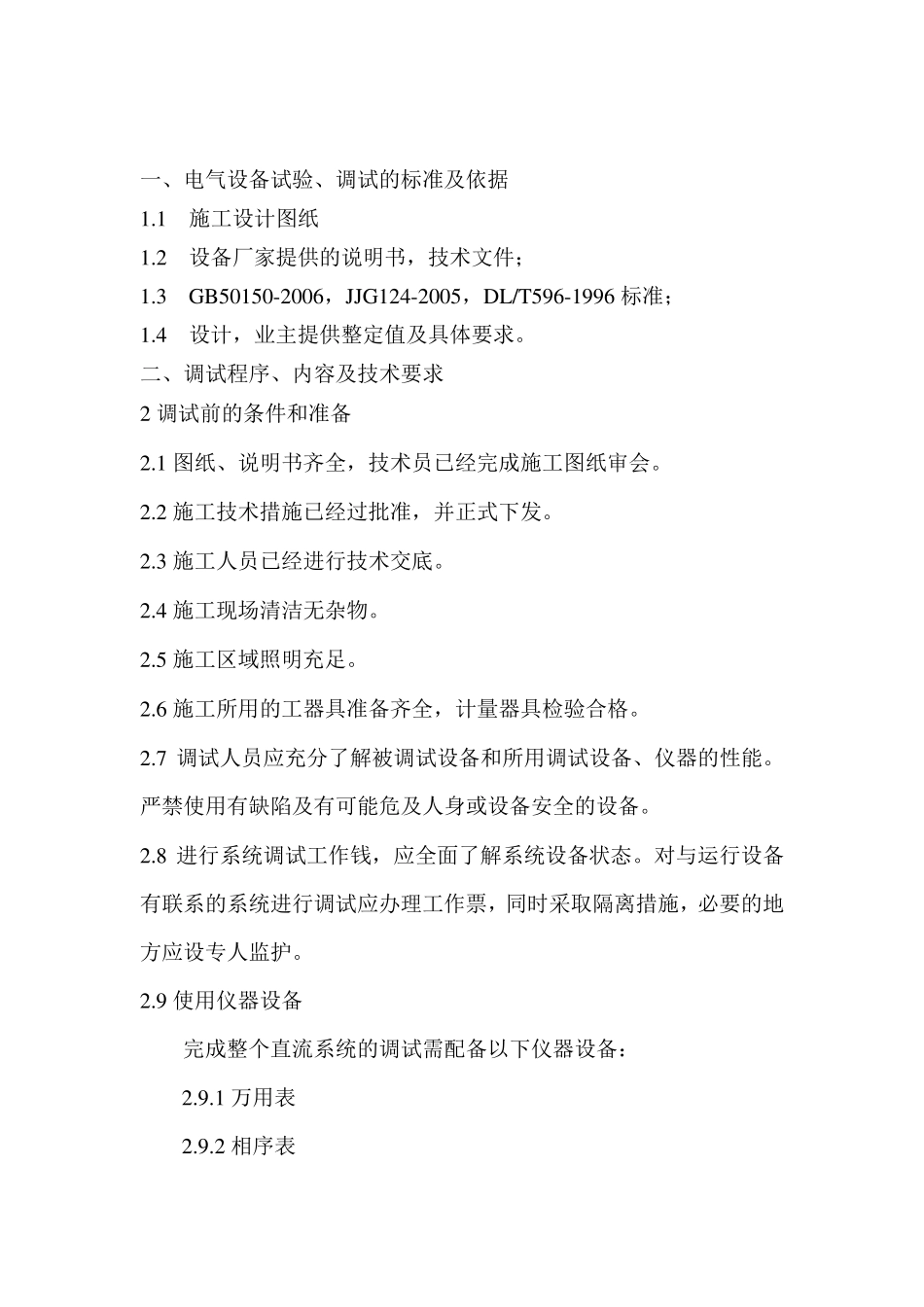

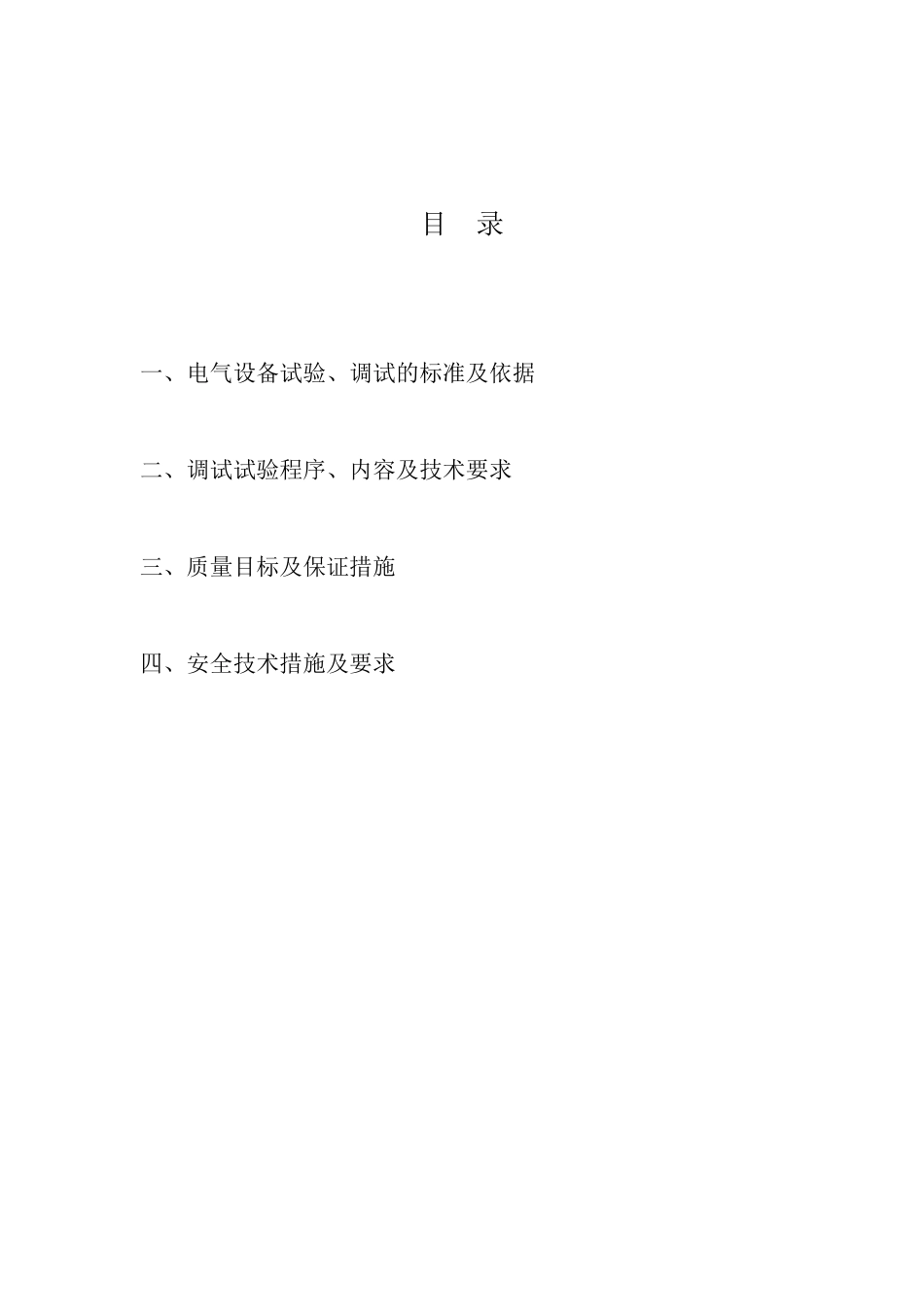

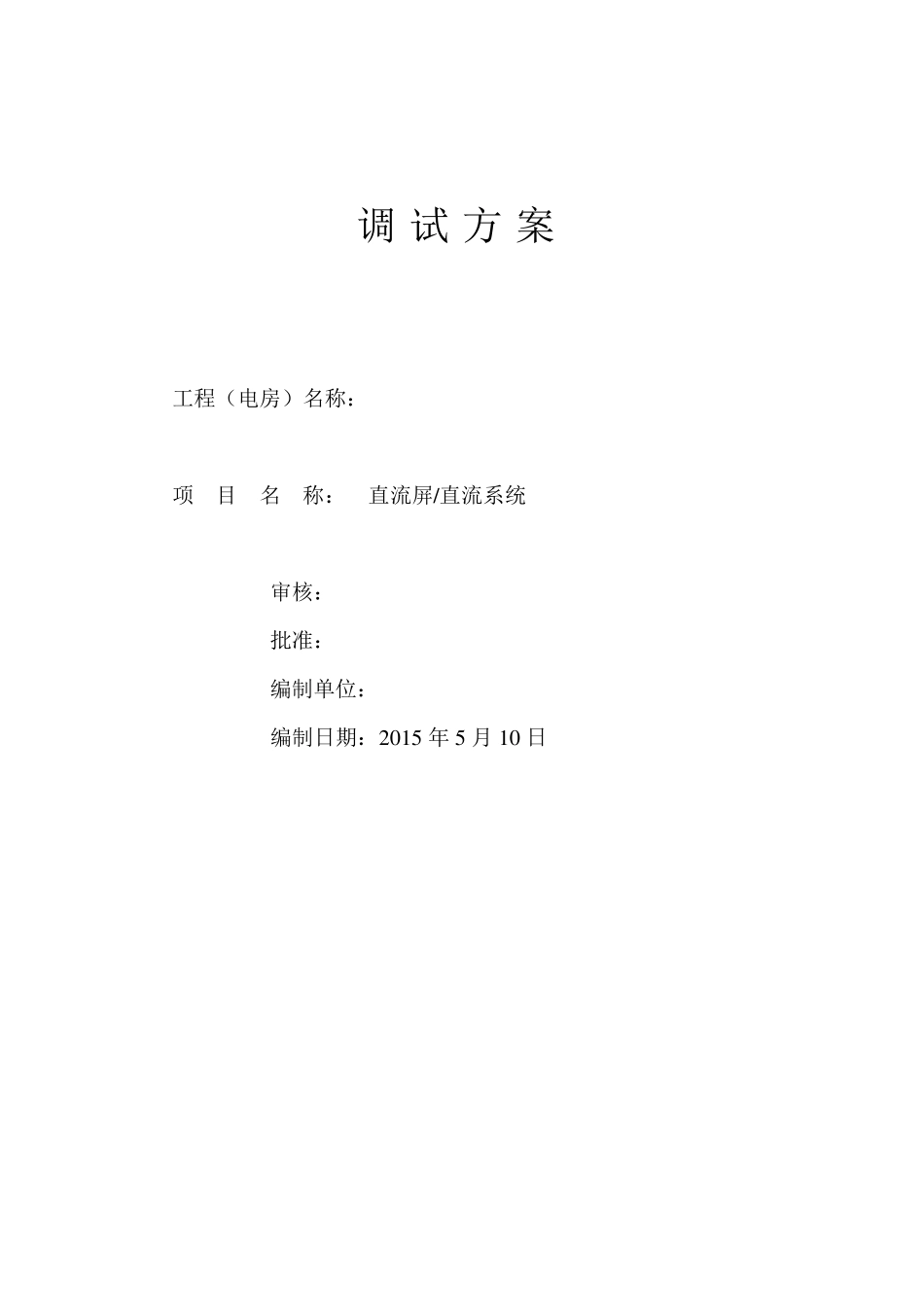

调试方案 工程（电房）名称： 项 目 名 称： 直流屏/直流系统 审核： 批准： 编制单位： 编制日期：2 0 1 5 年 5 月 1 0 日 目 录 一、电气设备试验、调试的标准及依据 二、调试试验程序、内容及技术要求 三、质量目标及保证措施 四、安全技术措施及要求 一、电气设备试验、调试的标准及依据 1.1 施工设计图纸 1.2 设备厂家提供的说明书，技术文件； 1.3 GB50150-2006，JJG124-2005，DL /T 596-1996 标准； 1.4 设计，业主提供整定值及具体要求。 二、调试程序、内容及技术要求 2 调试前的条件和准备 2.1 图纸、说明书齐全，技术员已经完成施工图纸审会。 2.2 施工技术措施已经过批准，并正式下发。 2.3 施工人员已经进行技术交底。 2.4 施工现场清洁无杂物。 2.5 施工区域照明充足。 2.6 施工所用的工器具准备齐全，计量器具检验合格。 2.7 调试人员应充分了解被调试设备和所用调试设备、仪器的性能。严禁使用有缺陷及有可能危及人身或设备安全的设备。 2.8 进行系统调试工作钱，应全面了解系统设备状态。对与运行设备有联系的系统进行调试应办理工作票，同时采取隔离措施，必要的地方应设专人监护。 2.9 使用仪器设备 完成整个直流系统的调试需配备以下仪器设备： 2.9.1 万用表 2.9.2 相序表 2.10 调试步骤 2.10.1 系统初调 2.10.2 调试前准备 确定机柜内部无短路 用万用表检查交流输入端子，确定各端子之间无短路，否则必须查明原因并排除故障。 初始化各开关状态 确定监控模块开关为断开状态，交流输入空气开关、模块交流输入空气开关、电池熔芯、控制回路和合闸回路空气开关均为断开状态。 测算电池参数 拔下电池熔丝，测量电池端电压，并根据电池说明书和电池节数确定电池浮充电压和均充电压。 2.10.2 初调交流电 测交流电电压 通交流电，测三相电压并作记录，交流电压应在38020%的范围内，如果超过范围，应先调整交流电。 上电：合上交流输入11JK 、12JK 空气开关，给#1 充电柜上电，合上避雷器开关13JK ，此时所有充电机应正常运行且风扇自动运转；合上交流输入21JK 、22JK 空气开关，给#2 充电柜上电，合上避雷器开关23JK ，此时所有充电机应正常运行且风扇自动运转。（正常情况下，交流电源引至 380V 保安段，调试过程中引用临时电源，应能保证不间断供电） 2.12 直流电源微机监控系统调试 2.12.1 监控系统上电： 当监控系统第一次上...
