直流柜及高频开关电源充电装置

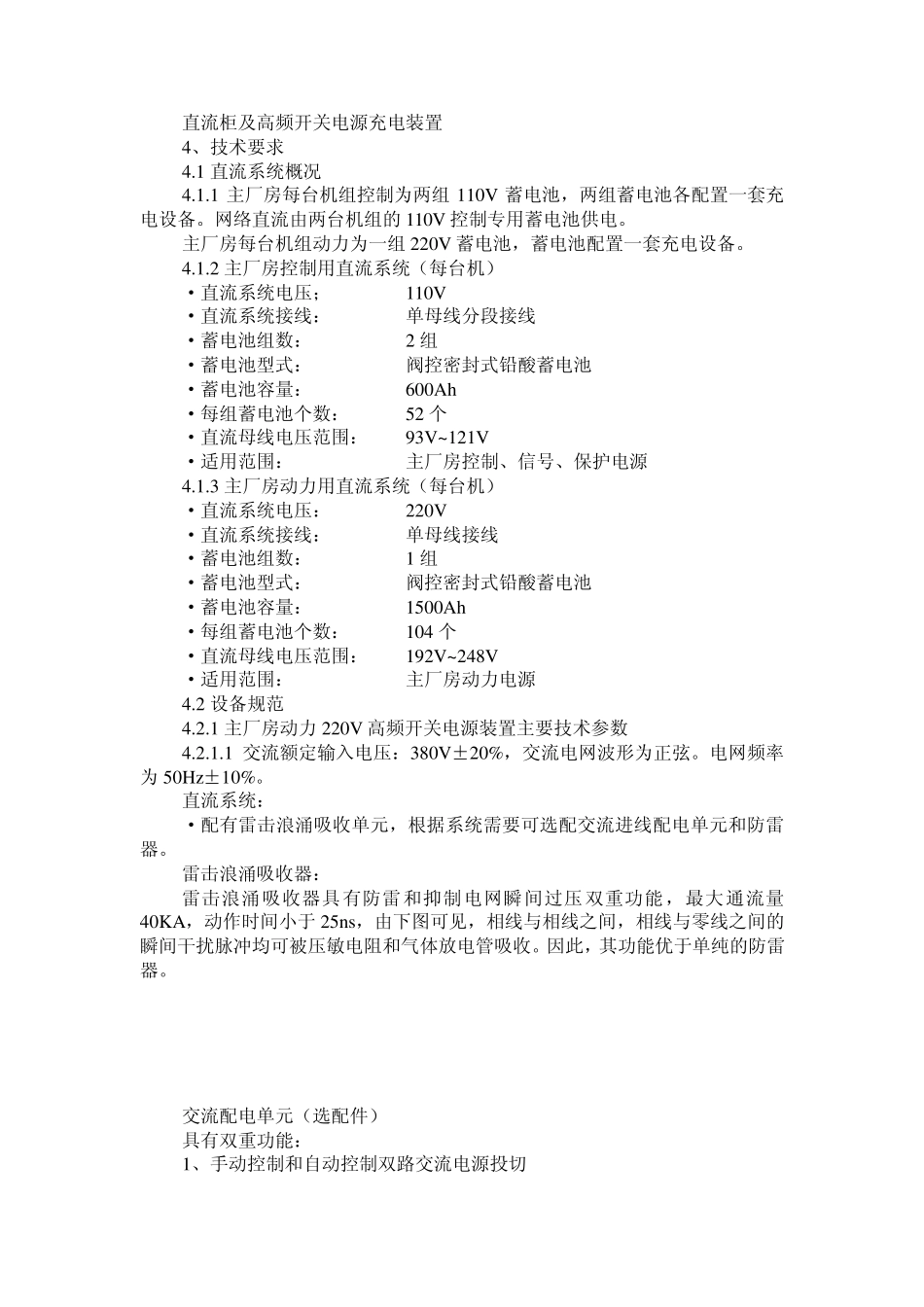

直流柜及高频开关电源充电装置_第1页
1/11

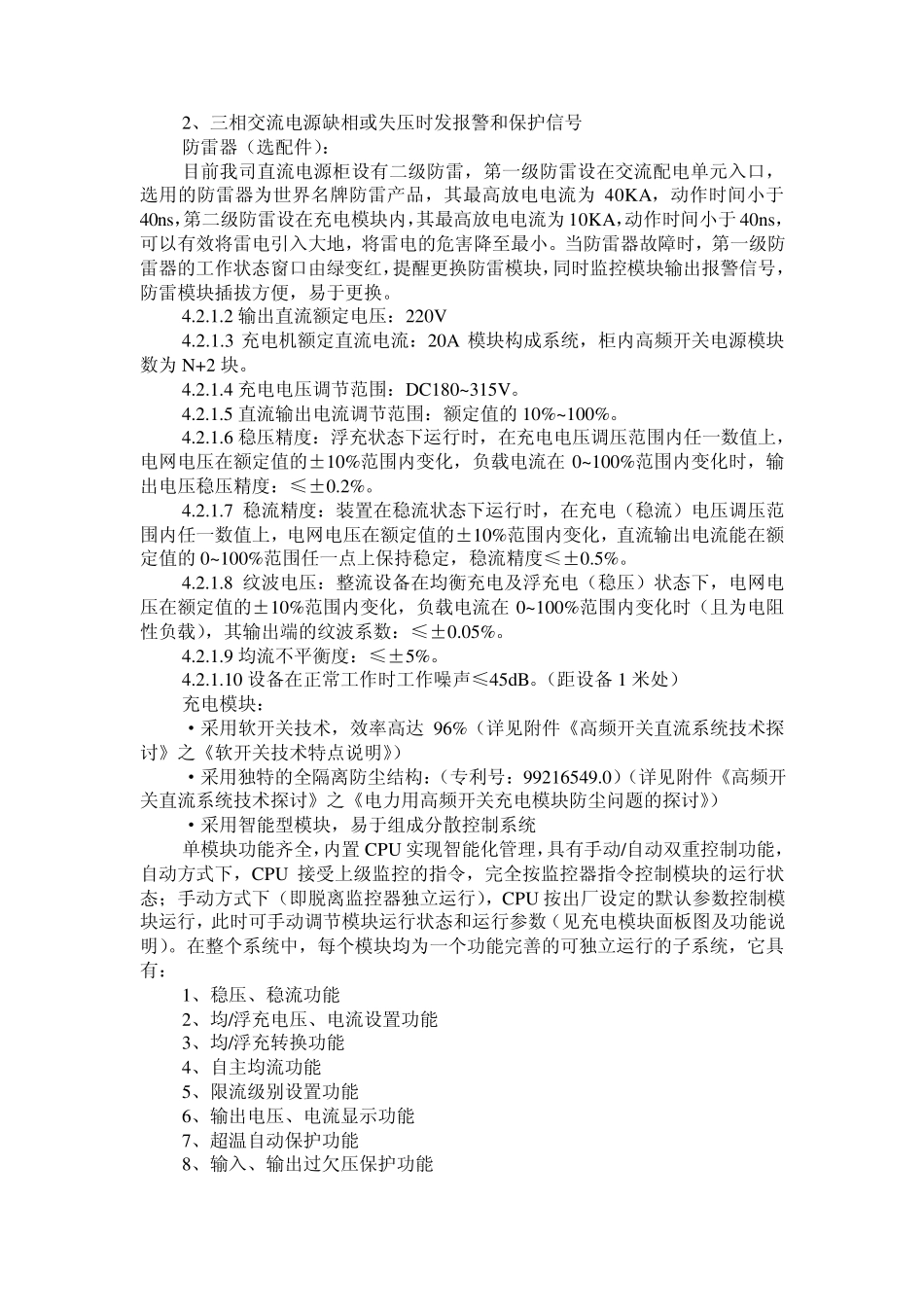

直流柜及高频开关电源充电装置_第2页
2/11

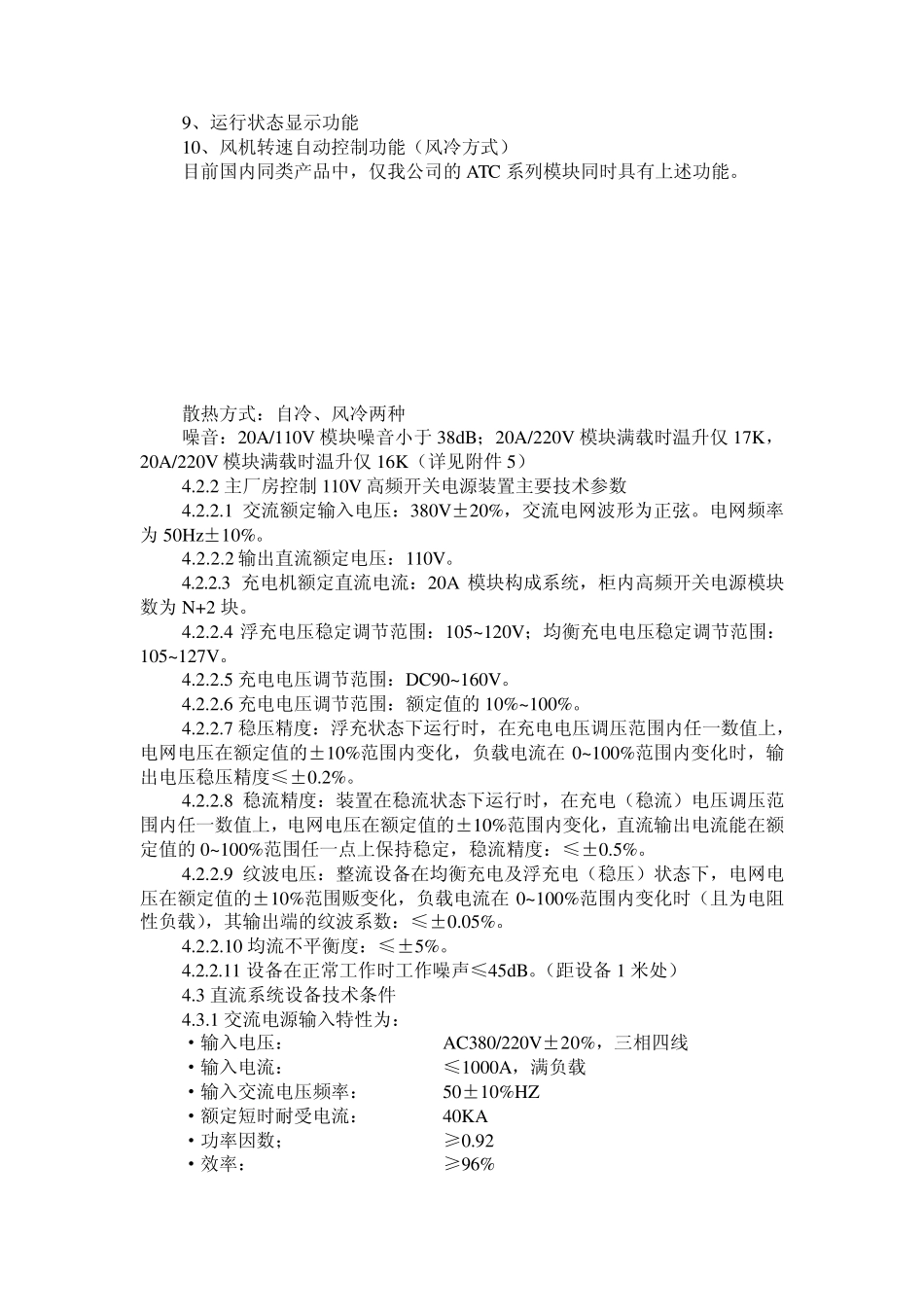

直流柜及高频开关电源充电装置_第3页
3/11
直流柜及高频开关电源充电装置 4、技术要求 4.1 直流系统概况 4.1.1 主厂房每台机组控制为两组110V 蓄电池,两组蓄电池各配置一套充电设备。网络直流由两台机组的110V 控制专用蓄电池供电。 主厂房每台机组动力为一组220V 蓄电池,蓄电池配置一套充电设备。 4.1.2 主厂房控制用直流系统(每台机) ·直流系统电压; 110V ·直流系统接线: 单母线分段接线 ·蓄电池组数: 2 组 ·蓄电池型式: 阀控密封式铅酸蓄电池 ·蓄电池容量: 600Ah ·每组蓄电池个数: 52 个 ·直流母线电压范围: 93V~121V ·适用范围: 主厂房控制、信号、保护电源 4.1.3 主厂房动力用直流系统(每台机) ·直流系统电压: 220V ·直流系统接线: 单母线接线 ·蓄电池组数: 1 组 ·蓄电池型式: 阀控密封式铅酸蓄电池 ·蓄电池容量: 1500Ah ·每组蓄电池个数: 104 个 ·直流母线电压范围: 192V~248V ·适用范围: 主厂房动力电源 4.2 设备规范 4.2.1 主厂房动力220V 高频开关电源装置主要技术参数 4.2.1.1 交流额定输入电压:380V±20%,交流电网波形为正弦。电网频率为50Hz±10%。 直流系统: ·配有雷击浪涌吸收单元,根据系统需要可选配交流进线配电单元和防雷器。 雷击浪涌吸收器: 雷击浪涌吸收器具有防雷和抑制电网瞬间过压双重功能,最大通流量40KA,动作时间小于 25ns,由下图可见,相线与相线之间,相线与零线之间的瞬间干扰脉冲均可被压敏电阻和气体放电管吸收。因此,其功能优于单纯的防雷器。 交流配电单元(选配件) 具有双重功能: 1、手动控制和自动控制双路交流电源投切 2、三相交流电源缺相或失压时发报警和保护信号 防雷器(选配件): 目前我司直流电源柜设有二级防雷,第一级防雷设在交流配电单元入口,选用的防雷器为世界名牌防雷产品,其最高放电电流为 40KA,动作时间小于40ns,第二级防雷设在充电模块内,其最高放电电流为 10KA,动作时间小于 40ns,可以有效将雷电引入大地,将雷电的危害降至最小。当防雷器故障时,第一级防雷器的工作状态窗口由绿变红,提醒更换防雷模块,同时监控模块输出报警信号,防雷模块插拔方便,易于更换。 4.2.1.2 输出直流额定电压:220V 4.2.1.3 充电机额定直流电流:20A 模块构成系统,柜内高频开关电源模块数为 N+2 块。 4.2.1.4 充电电压调节范围:DC180~ 315V。 4.2.1.5 直流输出电流调节范围:额定值的 10%~ 100%。 ...
