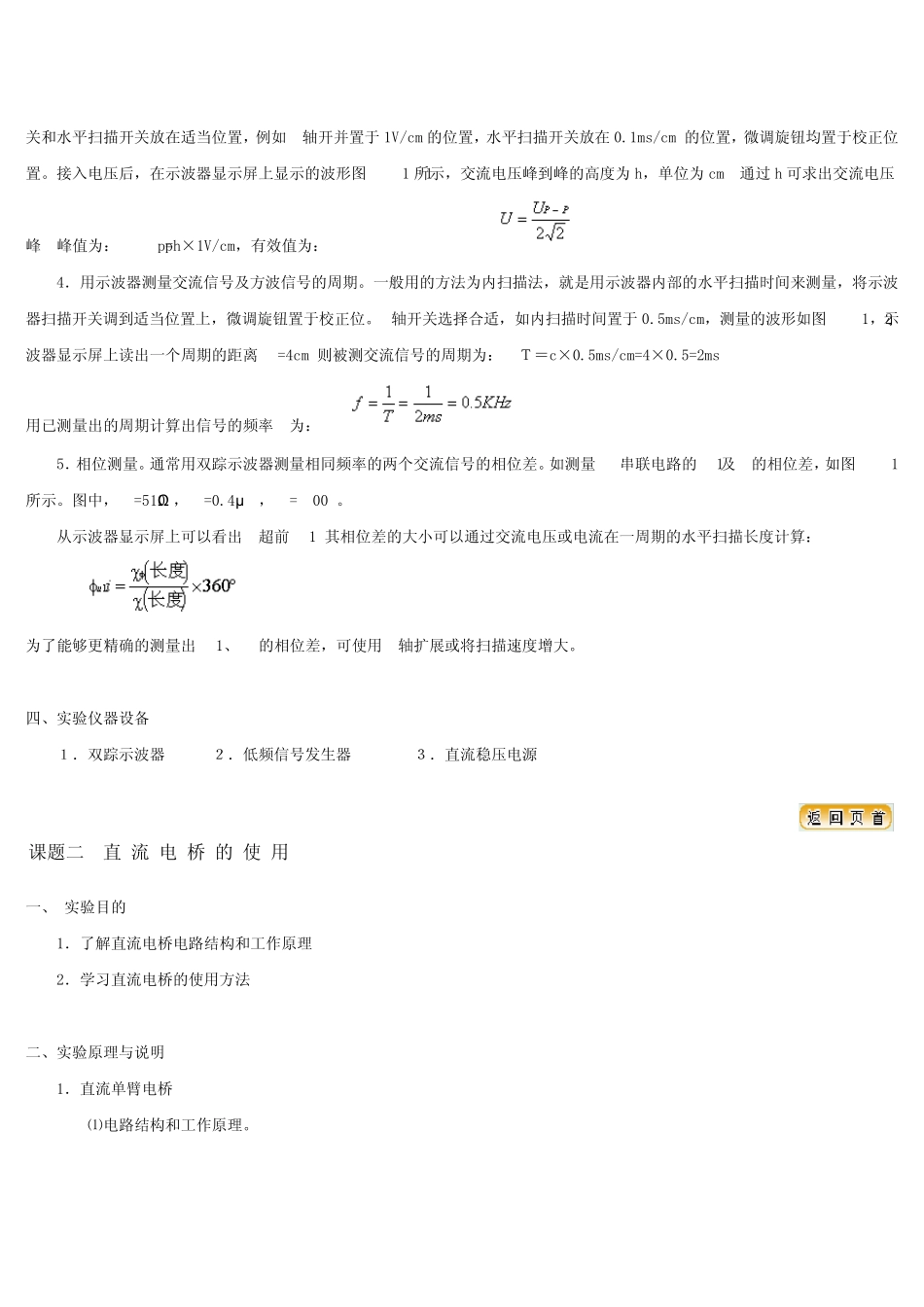

第三章 应用与设计性实验 课题一 示波器的使用 一、 实验目的 1． 了解示波器面板上的控制开关、旋钮的作用。 2． 学习用示波器测量交流电压及直流电压的方法。 3． 学习用示波器测量脉冲信号的幅值、周期及频率。 4． 学习用示波器测量两个交流信号的相位差。 二、实验原理与说明 见本书第五章中电子示波器一节。 三、 实验内容和步骤 1．接通示波器电源开关，使显示屏出现水平扫描线，将示波器的Y轴输入测示线的测示探头与地线短接，这时 Y轴输入信号为零。调节聚焦、亮度、上下位移旋钮的作用看是否正常，应注意亮度不宜太亮。读出自较信号的频率及辐度，看是否与面板上所标数值一致。 2．测量直流稳压电源输出电压的大小，直流稳压电源输出调到 5V及 10V，先用直流电压表测量，再用示波器测量，二者测量结果应大致相同。用示波器测量直流电压时，Y轴选择开关应根据被测电压的大小选择合适档次。如：测量 5V直流电压时，Y轴选择开关可置于 1V/cm 的位置，微调旋钮置于校正位置。接入待测电压后，水平线移动的高度为： h=5cm 这时测得直流电压的大小为： 3．测量音频信号发生器的输出电压。将信号发生器输出频率调到１kHz，有效值电压调到 2V。用示波器测量时，Y轴选择开关和水平扫描开关放在适当位置，例如Y轴开并置于1V/cm 的位置，水平扫描开关放在0.1ms/cm 的位置，微调旋钮均置于校正位置。接入电压后，在示波器显示屏上显示的波形图3-1-1所示，交流电压峰到峰的高度为h，单位为cm ,通过h 可求出交流电压峰--峰值为： U p-p=h×1V/cm，有效值为： 4．用示波器测量交流信号及方波信号的周期。一般用的方法为内扫描法，就是用示波器内部的水平扫描时间来测量，将示波器扫描开关调到适当位置上，微调旋钮置于校正位。Y轴开关选择合适，如内扫描时间置于0.5ms/cm，测量的波形如图3-1-2，示波器显示屏上读出一个周期的距离 x=4cm, 则被测交流信号的周期为： Ｔ＝c×0.5ms/cm=4×0.5=2ms 用已测量出的周期计算出信号的频率 f为： 5．相位测量。通常用双踪示波器测量相同频率的两个交流信号的相位差。如测量 RC串联电路的u1及 i的相位差，如图3-1-3所示。图中，R=510Ω ，C=0.47μ F，f=600HZ 。 从示波器显示屏上可以看出i超前 u1, 其相位差的大小可以通过交流电压或电流在一周期的水平扫描长度计算： 为了能够更精确的测量出u1 、 i的相位差，可使用 X轴扩展或将扫描速度增大。 四、实验...
