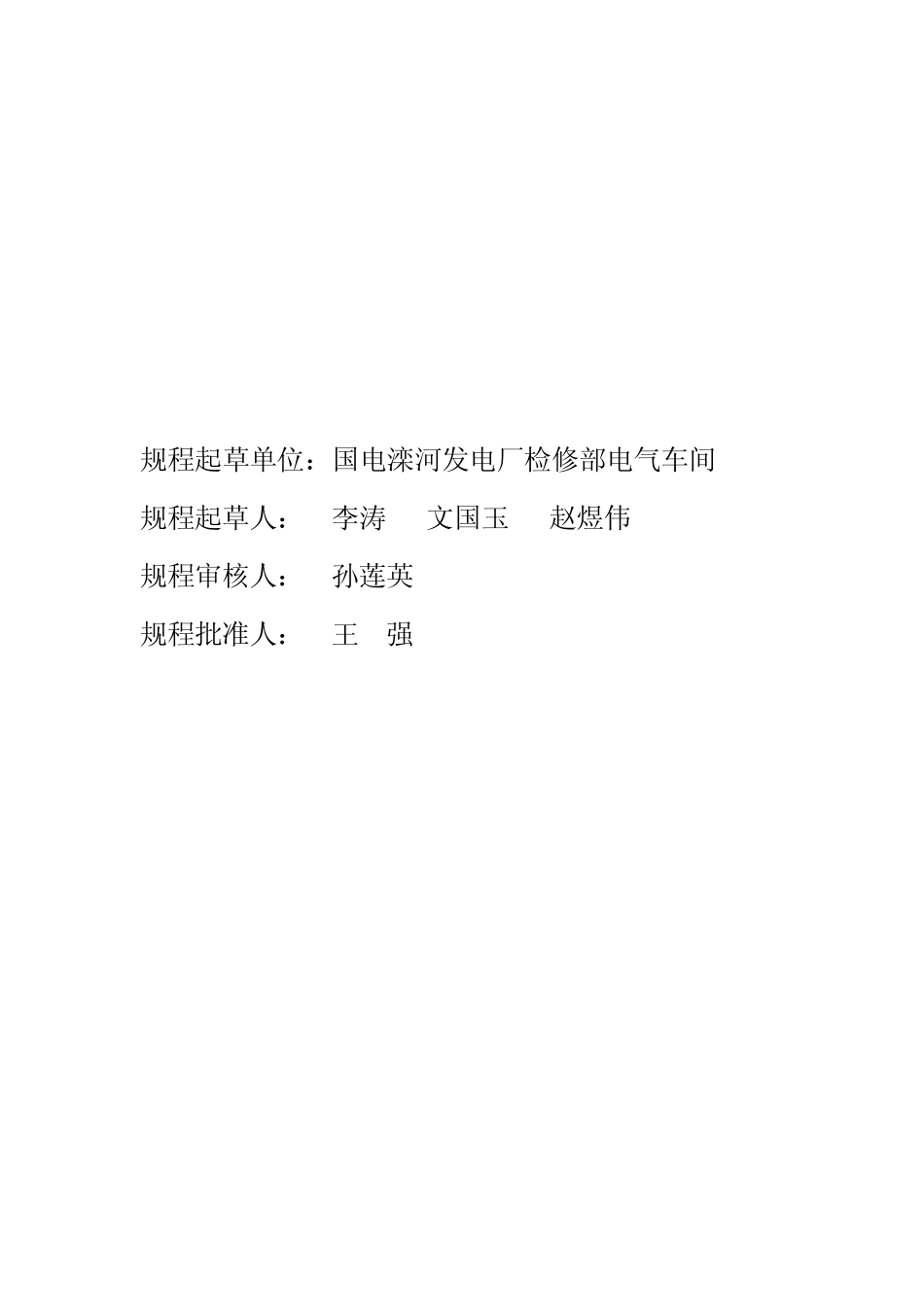

直流电源装置及蓄电池 检修维护规程 (适用于110V、220V直流系统) 2010年 8月发布 2010年 8月实施 国电滦河发电厂电气车间 规程起草单位:国电滦河发电厂检修部电气车间 规程起草人: 李涛 文国玉 赵煜伟 规程审核人: 孙莲英 规程批准人: 王 强 1.适用范围 本规程规定了国电国电滦河发电厂、国电承德热电有限公司220V电压等级、110V电压等级直流电源装置(包括阀控铅酸蓄电池、充电装置、微机监控器) 检修和维护的技术要求。 用于通信系统的48V直流电源的运行维护和检修要求,可参照本规程执行。 2.引用标准 DL/T 724—2000《电力系统用蓄电池直流电源装置运行与维护技术规程 》 3. 名词术语 名词术语按标准GB/T 2900.11-1988、GB/T 2900.33-1993、DL/T 724-2000中的规定。 4.直流系统的基本技术要求 4.1 本规程的基本目的。 4.1.1 保证发电机组及变电所中直流电源装置有良好的运行状态,从而延长其使用年限; 4.1.2 保证发电机组及变电所中直流母线电压均在合格范围; 4.1.3 保证发电机组及变电所中蓄电池组有合格的放电容量; 4.1.4 保证发电机组及变电所中直流电源装置的供电可靠性; 4.1.5 保证蓄电池运行维护人员的安全。 4.2 发电机组及变电所中直流电源装置的专职工程师,运行维护人员,技术管理部门,电控维修部等有关工程技术人员,均应熟悉和贯彻执行本规程的有关规定。 4.3阀控式蓄电池,宜配备下列仪表、用具、备品备件和资料。 4.3.1仪表 4 1/2位数字万用表; 水银玻璃温度计用于测量周围的环境温度; 红外感应式温度计用于测量单只表面温度; 电池容量测试器、微欧级内阻测试仪、微欧级连接条电阻测试仪(可用便携式蓄电池性能快速分析仪代替); 蓄电池发电测试系统; 4.3.2安全护具 护目镜或面罩、绝缘工具、手套、耐酸围裙; 绝缘扳手、塑料刷、其它清扫工具。 4.3.3备品 适当数量的蓄电池(可按总数的 1%)。 4.3.4资料 蓄电池直流电源装置运行日志; 蓄电池组制造厂家的技术资料、型式试验报告; 充电浮电装置的说明书和电气原理图; 自动装置,微机监控装置的使用说明书; 投运前三次充放电循环,蓄电池组端电压、单体电池电压的记录;运行中定期均衡充电、定期核对性放电的记录、定期的内阻及连接器电阻的测试记录。 4.6 蓄电池组的绝缘电阻 4.6.1 电压为 220V的蓄电池组不小于 200kΩ ; 4.6.2 电压为 110V的蓄电池组不小于 100kΩ ; 4.6...
