直流稳压电源设计报告multisim

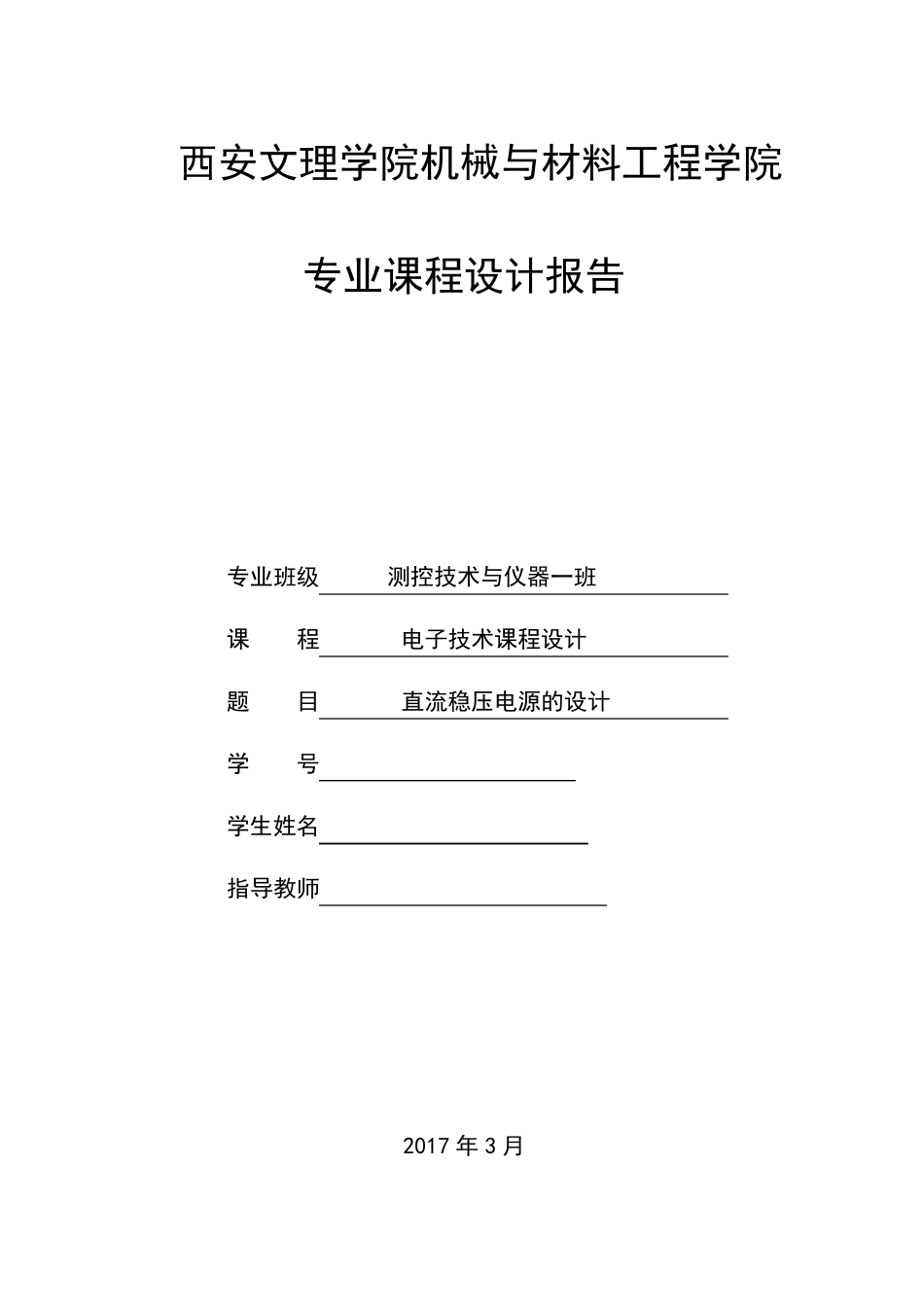

直流稳压电源设计报告multisim_第1页
1/15

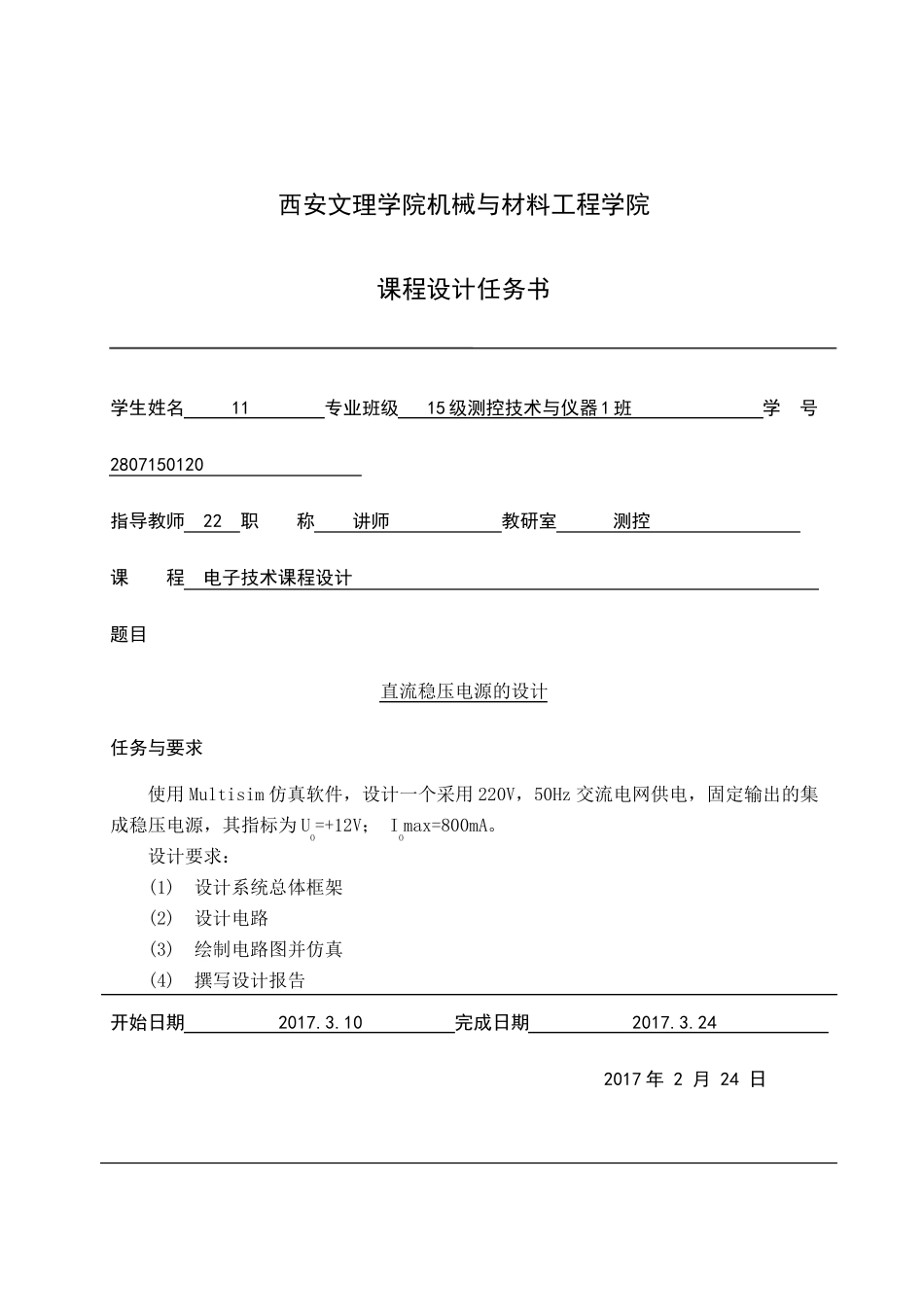

直流稳压电源设计报告multisim_第2页
2/15

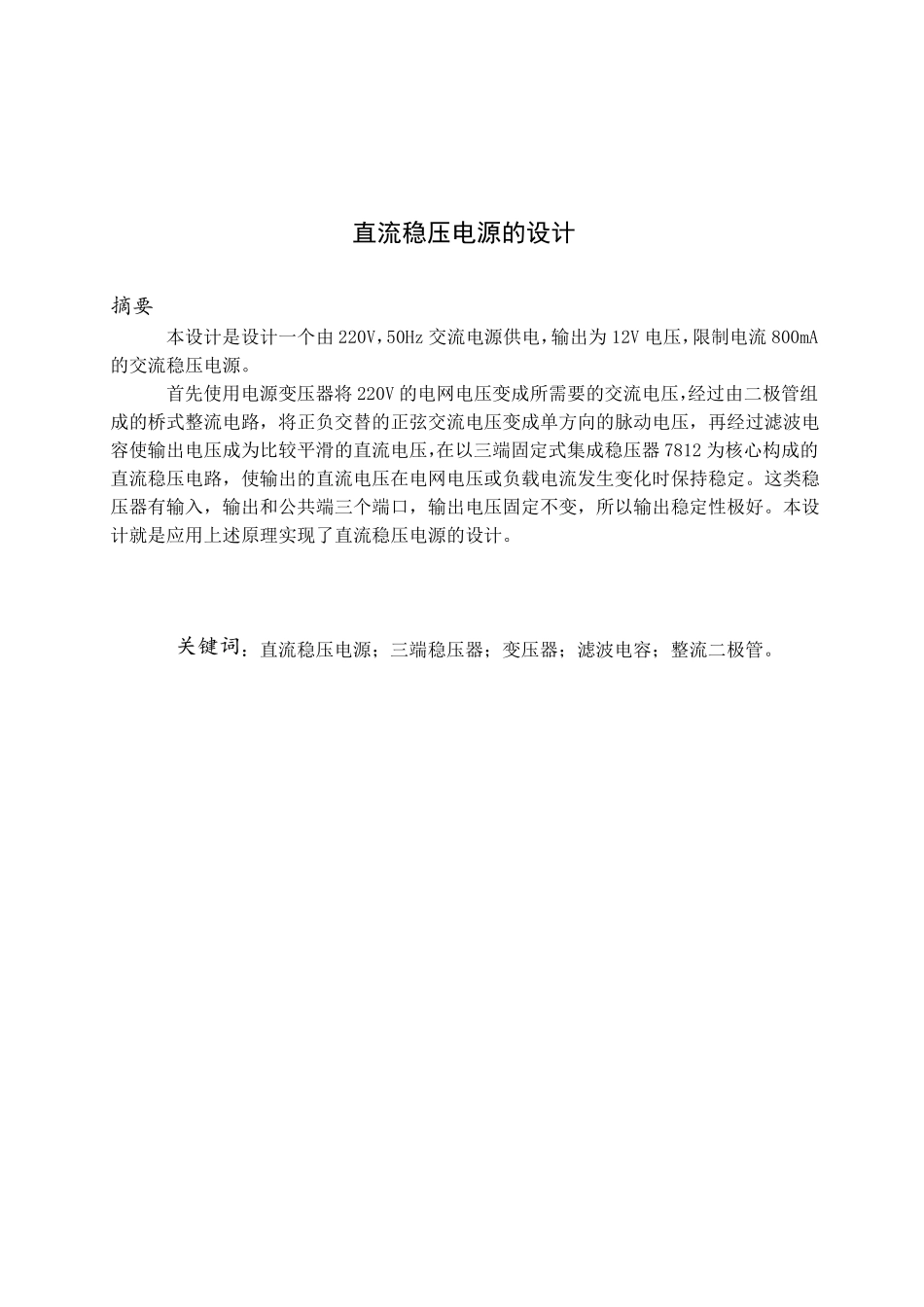

直流稳压电源设计报告multisim_第3页
3/15
西安文理学院机械与材料工程学院 专业课程设计报告 专业班级 测控技术与仪器一班 课 程 电子技术课程设计 题 目 直流稳压电源的设计 学 号 学生姓名 指导教师 2017 年 3 月 西安文理学院机械与材料工程学院 课程设计任务书 学生姓名 11 专业班级 15 级测控技术与仪器 1 班 学 号 2807150120 指导教师 22 职 称 讲师 教研室 测控 课 程 电子技术课程设计 题目 直流稳压电源的设计 任务与要求 使用Multisim 仿真软件,设计一个采用220V,50Hz 交流电网供电,固定输出的集成稳压电源,其指标为UO=+12V; IOmax=800mA。 设计要求: (1) 设计系统总体框架 (2) 设计电路 (3) 绘制电路图并仿真 (4) 撰写设计报告 开始日期 2017.3.10 完成日期 2017.3.24 2017 年 2 月 24 日 直流稳压电源的设计 摘要 本设计是设计一个由220V,50Hz 交流电源供电,输出为12V 电压,限制电流800mA的交流稳压电源。 首先使用电源变压器将 220V 的电网电压变成所需要的交流电压,经过由二极管组成的桥式整流电路,将正负交替的正弦交流电压变成单方向的脉动电压,再经过滤波电容使输出电压成为比较平滑的直流电压,在以三端固定式集成稳压器 7812 为核心构成的直流稳压电路,使输出的直流电压在电网电压或负载电流发生变化时保持稳定。这类稳压器有输入,输出和公共端三个端口,输出电压固定不变,所以输出稳定性极好。本设计就是应用上述原理实现了直流稳压电源的设计。 关键词:直流稳压电源;三端稳压器;变压器;滤波电容;整流二极管。 西安文理学院课程设计报告 第1页 目录 第一章 任务与要求 .............................................................................................................................................1 第二章 总体布局与各部分电路分析 ............................................................................................................1 2.1 系统模块 ................................................................................................................................................1 2.2 总体设计 ................................................................................................................................................1 2.3 直流电源的组成及各部分...
