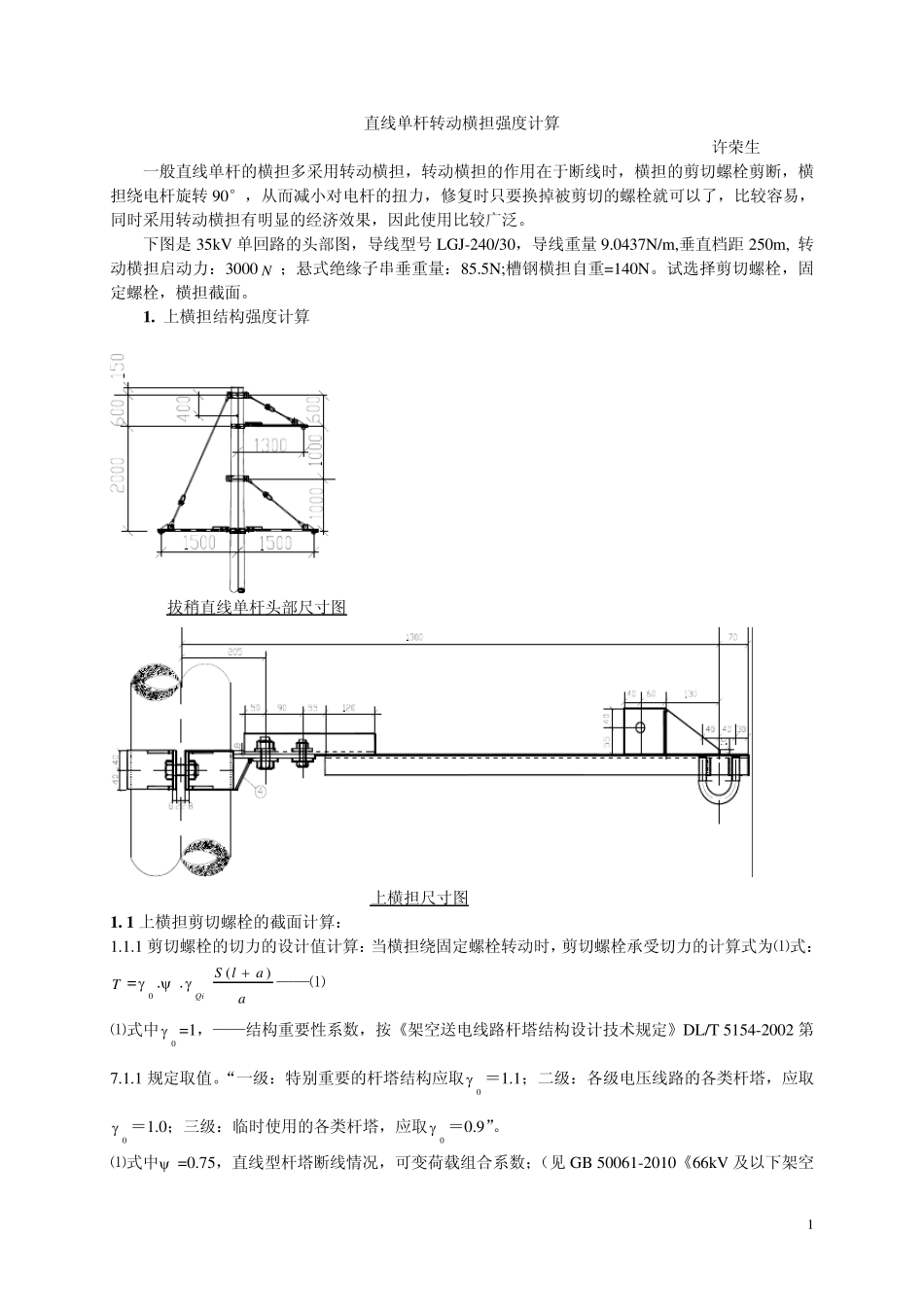

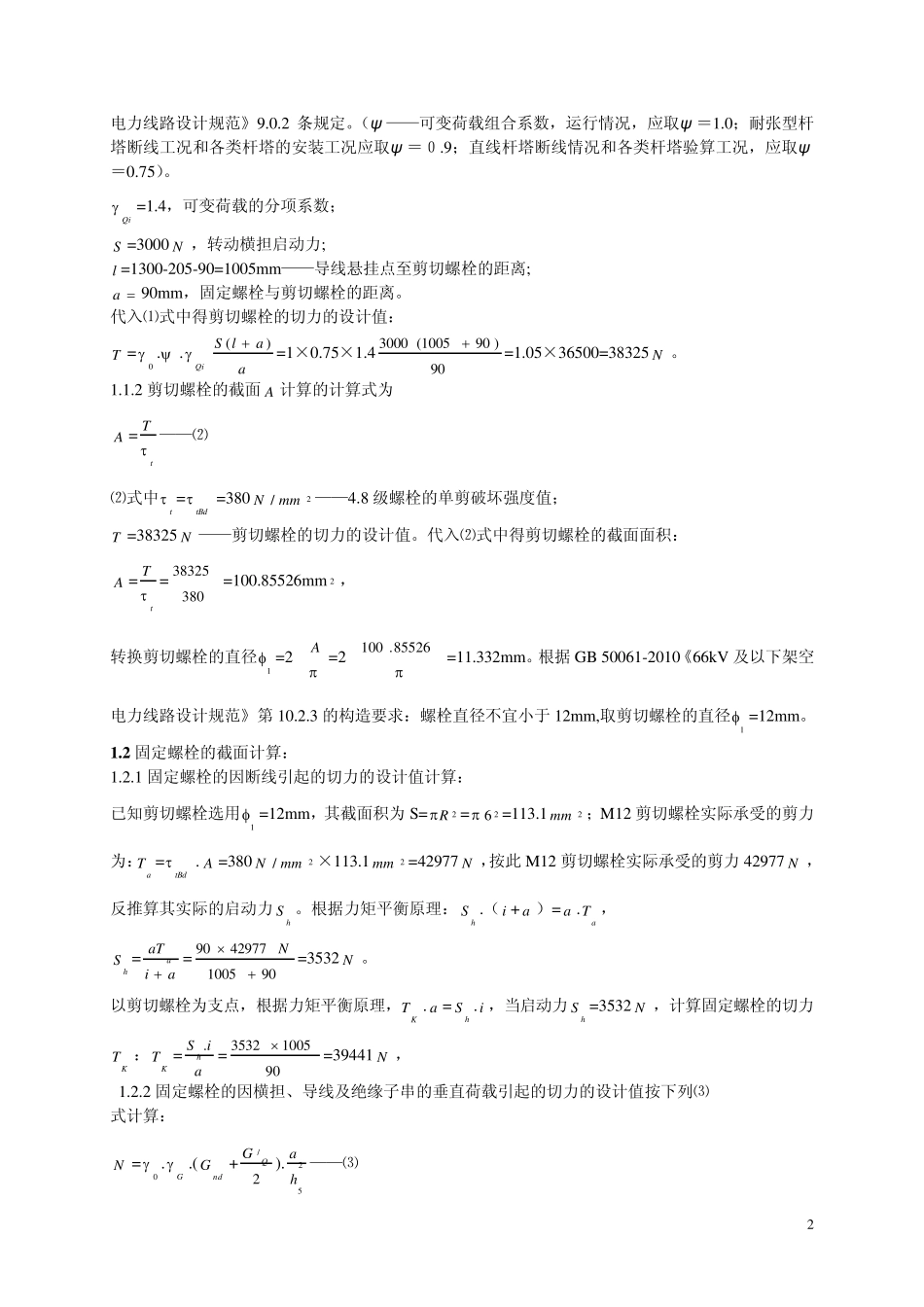

1 直线单杆转动横担强度计算 许荣生 一般直线单杆的横担多采用转动横担,转动横担的作用在于断线时,横担的剪切螺栓剪断,横担绕电杆旋转90°,从而减小对电杆的扭力,修复时只要换掉被剪切的螺栓就可以了,比较容易,同时采用转动横担有明显的经济效果,因此使用比较广泛。 下图是 35kV 单回路的头部图,导线型号 LGJ-240/30,导线重量 9.0437N/m ,垂直档距 250m , 转动横担启动力:3000 N ;悬式绝缘子串垂重量:85.5N;槽钢横担自重=140N。试选择剪切螺栓,固定螺栓,横担截面。 1 . 上横担结构强度计算 拔稍直线单杆头部尺寸图 上横担尺寸图 1 . 1 上横担剪切螺栓的截面计算: 1.1.1 剪切螺栓的切力的设计值计算:当横担绕固定螺栓转动时,剪切螺栓承受切力的计算式为⑴式: T =0 . .QiaalS)( ——⑴ ⑴式中0 =1,——结构重要性系数,按《架空送电线路杆塔结构设计技术规定》DL/T 5154-2002 第7.1.1 规定取值。“一级:特别重要的杆塔结构应取0 =1.1;二级:各级电压线路的各类杆塔,应取0 =1.0;三级:临时使用的各类杆塔,应取0 =0.9”。 ⑴式中 =0.75,直线型杆塔断线情况,可变荷载组合系数;(见 GB 50061-2010《66kV 及以下架空 2 电力线路设计规范》9.0.2 条规定。(ψ ——可变荷载组合系数,运行情况,应取ψ =1.0;耐张型杆塔断线工况和各类杆塔的安装工况应取ψ =0.9;直线杆塔断线情况和各类杆塔验算工况,应取ψ=0.75)。 Qi=1.4,可变荷载的分项系数; S =3000 N ,转动横担启动力; l =1300-205-90=1005m m ——导线悬挂点至剪切螺栓的距离; a90m m ,固定螺栓与剪切螺栓的距离。 代入⑴式中得剪切螺栓的切力的设计值: T =0 . .QiaalS)( =1×0.75×1.490)901005(3000=1.05×36500=38325 N 。 1.1.2 剪切螺栓的截面 A 计算的计算式为 A =tT——⑵ ⑵式中t =tBd=3802/ mmN——4.8 级螺栓的单剪破坏强度值; T =38325 N ——剪切螺栓的切力的设计值。代入⑵式中得剪切螺栓的截面面积: A =tT=38038325=100.85526m m2 , 转换剪切螺栓的直径1 =2A =285526.100=11.332m m 。根据 GB 50061-2010《66kV 及以下架空电力线路设计规范》第 10.2.3 的构造要求:螺栓直径不宜小于 12m m ,取剪切螺栓的直径1 =12m m 。 1 .2 固定螺栓的截面计算: 1.2.1 固定螺栓的因...
