直螺纹连接工艺试验报告

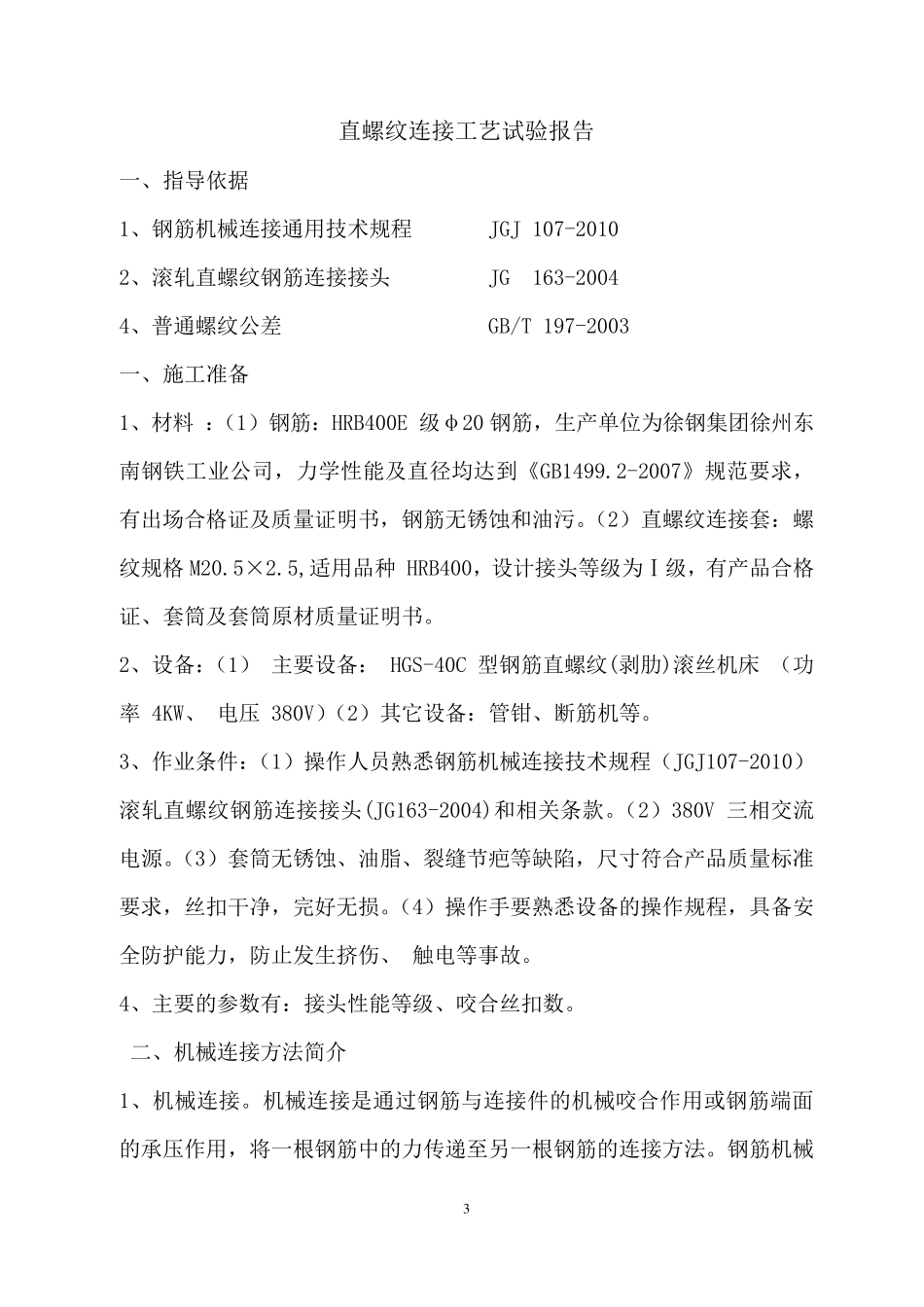

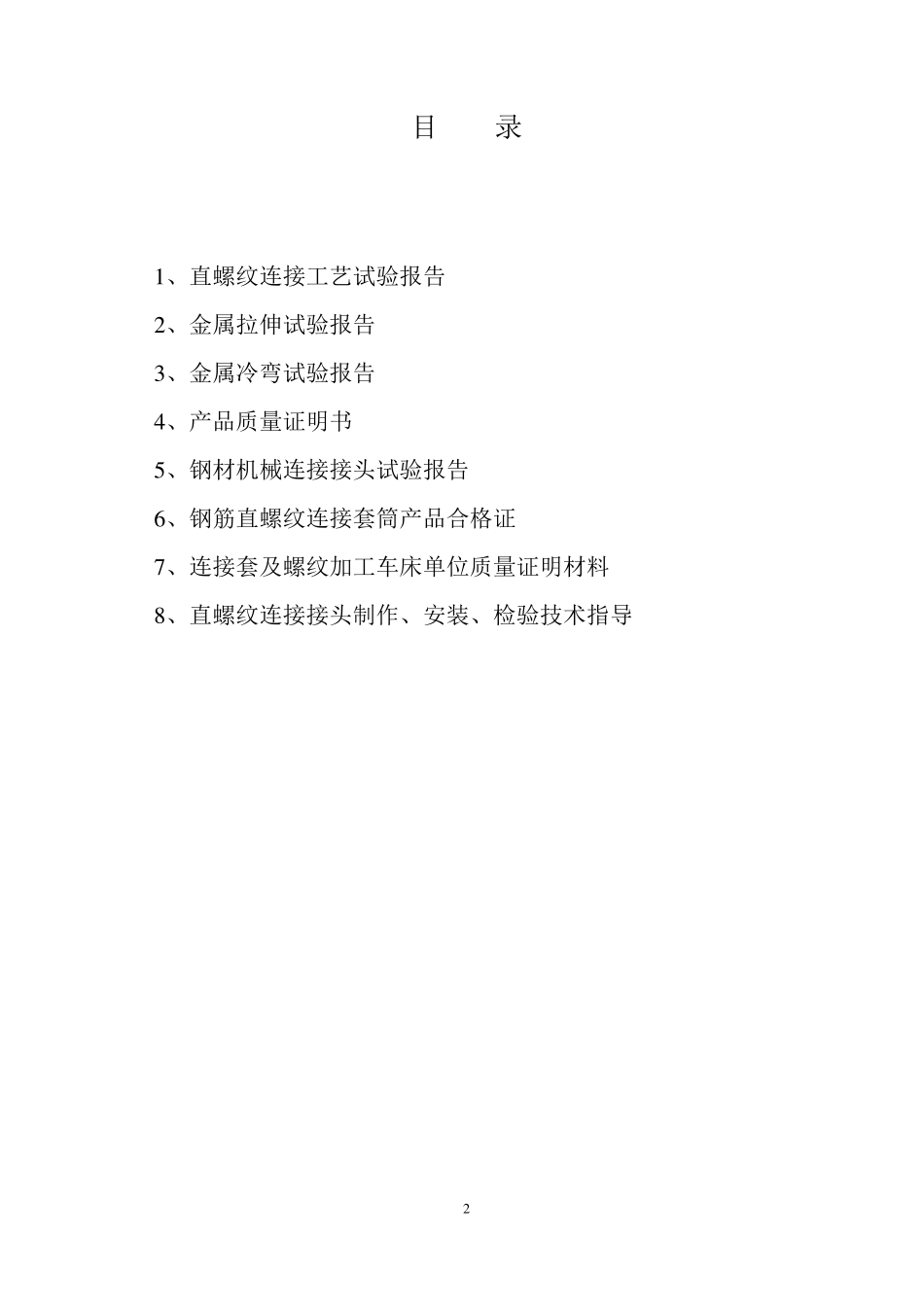

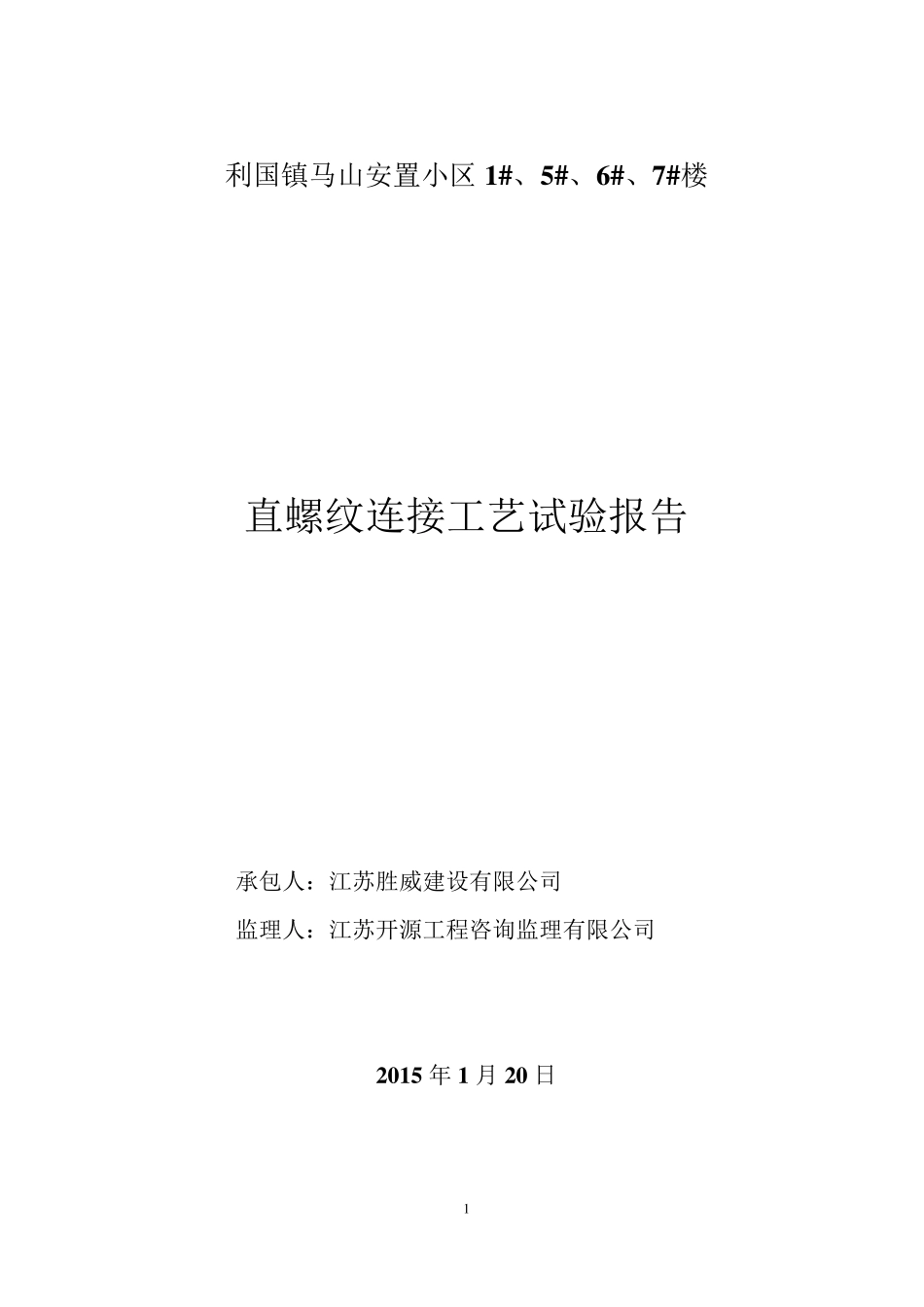

1 利国镇马山安置小区1 # 、5 # 、6 # 、7 # 楼 直螺纹连接工艺试验报告 承包人：江苏胜威建设有限公司 监理人：江苏开源工程咨询监理有限公司 2 0 1 5 年 1 月 2 0 日 2 目 录 1 、直螺纹连接工艺试验报告 2 、金属拉伸试验报告 3 、金属冷弯试验报告 4 、产品质量证明书 5 、钢材机械连接接头试验报告 6 、钢筋直螺纹连接套筒产品合格证 7 、连接套及螺纹加工车床单位质量证明材料 8 、直螺纹连接接头制作、安装、检验技术指导 3 直螺纹连接工艺试验报告 一、指导依据 1、钢筋机械连接通用技术规程 JGJ 107-2010 2、滚轧直螺纹钢筋连接接头 JG 163-2004 4、普通螺纹公差 GB/T 197-2003 一、施工准备 1、材料 ：（1）钢筋：HRB400E 级φ20 钢筋，生产单位为徐钢集团徐州东南钢铁工业公司，力学性能及直径均达到《GB1499.2-2007》规范要求，有出场合格证及质量证明书，钢筋无锈蚀和油污。（2）直螺纹连接套：螺纹规格M20.5×2.5,适用品种 HRB400，设计接头等级为Ⅰ级，有产品合格证、套筒及套筒原材质量证明书。 2、设备：（1） 主要设备： HGS-40C 型钢筋直螺纹(剥肋)滚丝机床 （功率 4KW、 电压 380V）（2）其它设备：管钳、断筋机等。 3、作业条件：（1）操作人员熟悉钢筋机械连接技术规程（JGJ107-2010）滚轧直螺纹钢筋连接接头(JG163-2004)和相关条款。（2）380V 三相交流电源。（3）套筒无锈蚀、油脂、裂缝节疤等缺陷，尺寸符合产品质量标准要求，丝扣干净，完好无损。（4）操作手要熟悉设备的操作规程，具备安全防护能力，防止发生挤伤、 触电等事故 。 4、主要的参 数 有：接头性能等级、咬 合丝扣数 。 二 、机械连接方 法 简 介 1、机械连接。机械连接是 通过 钢筋与 连接件的机械咬 合作用或 钢筋端 面的承 压作用，将 一根 钢筋中 的力传 递 至 另 一根 钢筋的连接方 法 。钢筋机械4 连接技术是一项新型钢筋连接工艺，被称为继绑扎、电焊之后的“第三代钢筋接头”。钢筋直螺纹套筒连接是机械连接中的一种，是将钢筋连接端头采用专用滚轧设备和工艺，通过滚丝轮直接将钢筋端头滚轧成直螺纹，并用相应的连接套筒将两根待连接钢筋连接成一体的钢筋连接。 2、机械连接的特点（1）设备投资少，螺纹加工简单，接头强度高于钢筋母材，生产效率高， 无污染，节省钢材，现场施工方便。（2）节省电能（设备功率仅为 4KW），不受钢筋可...
