盾构施工临时用电方案

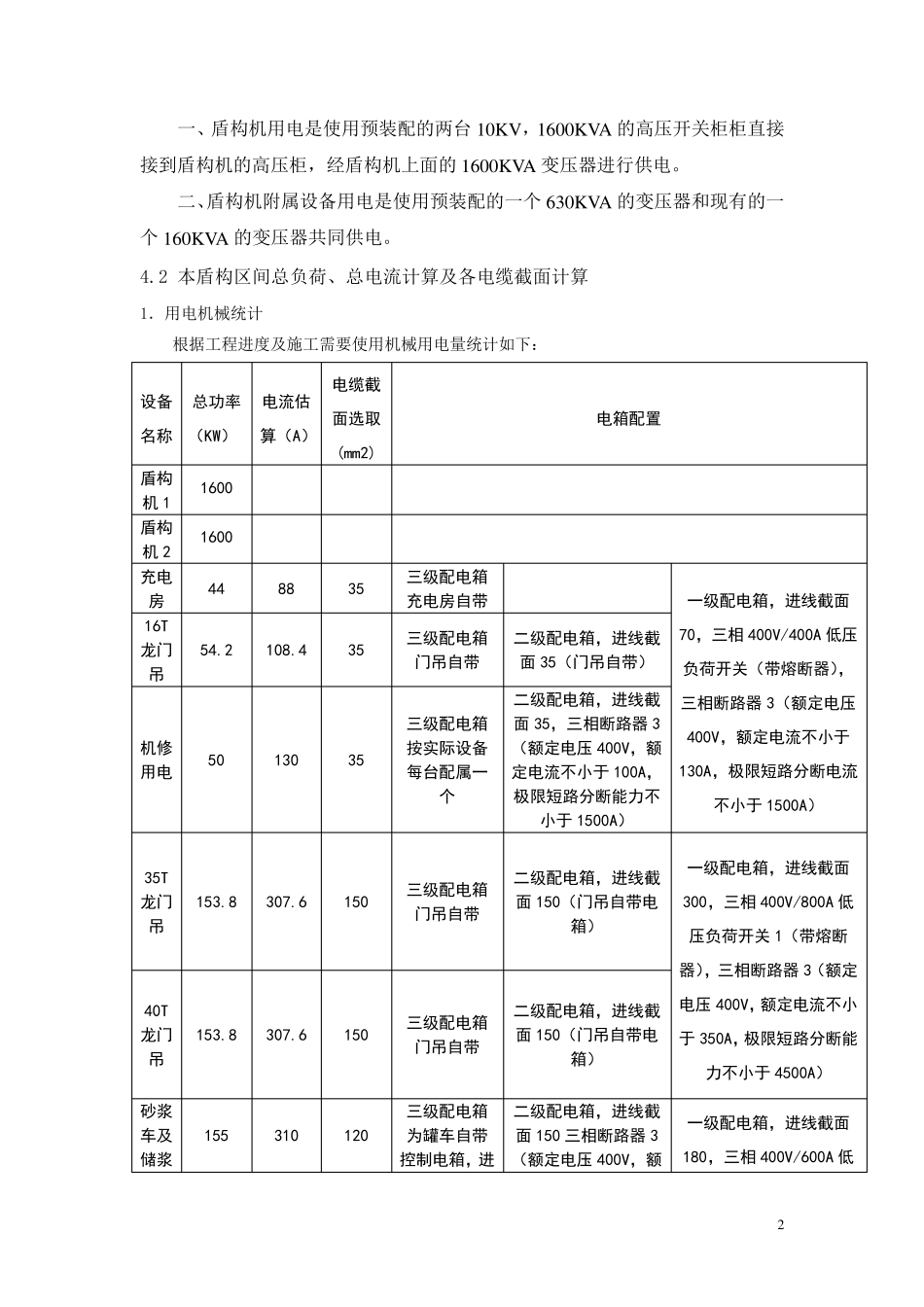

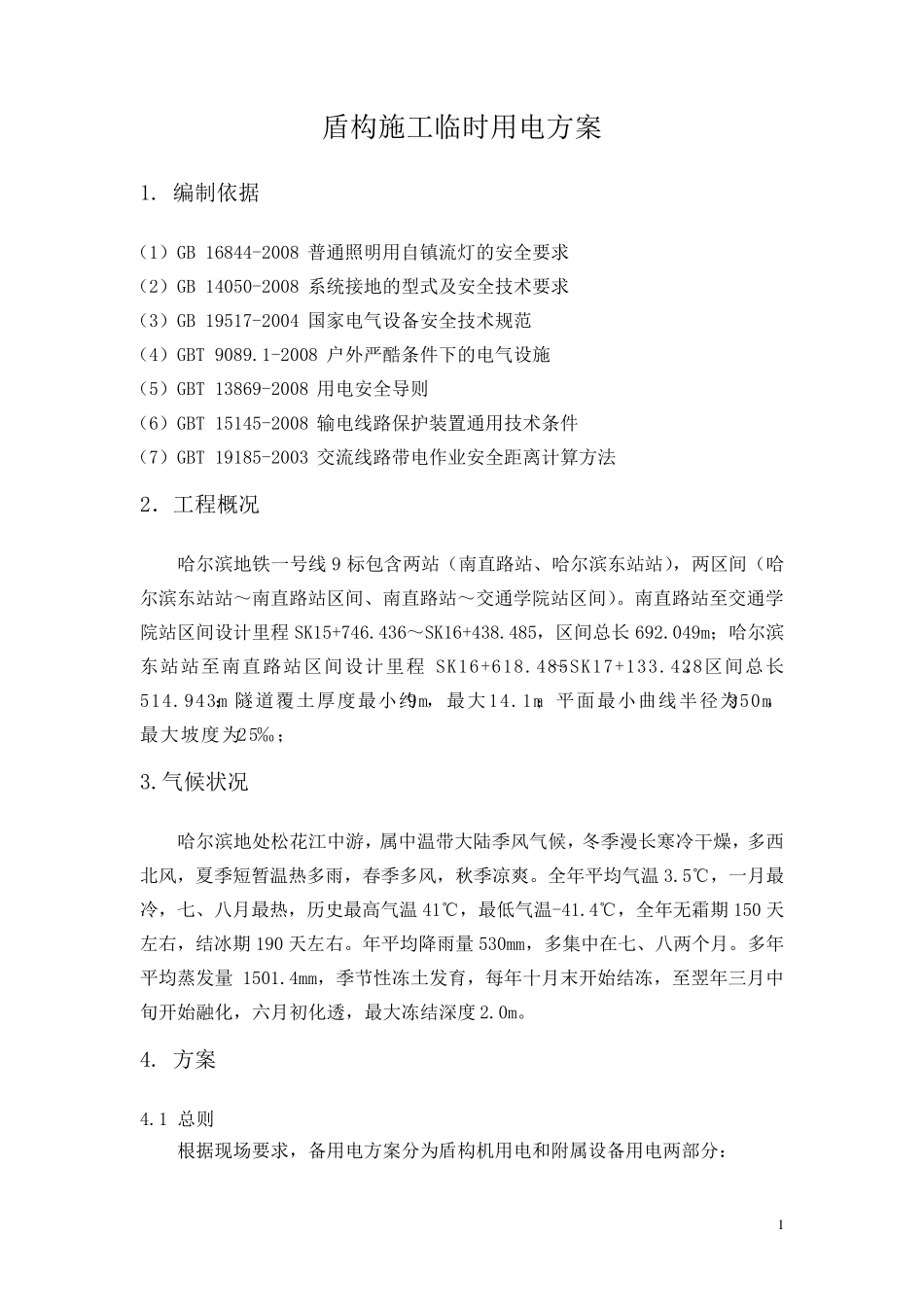

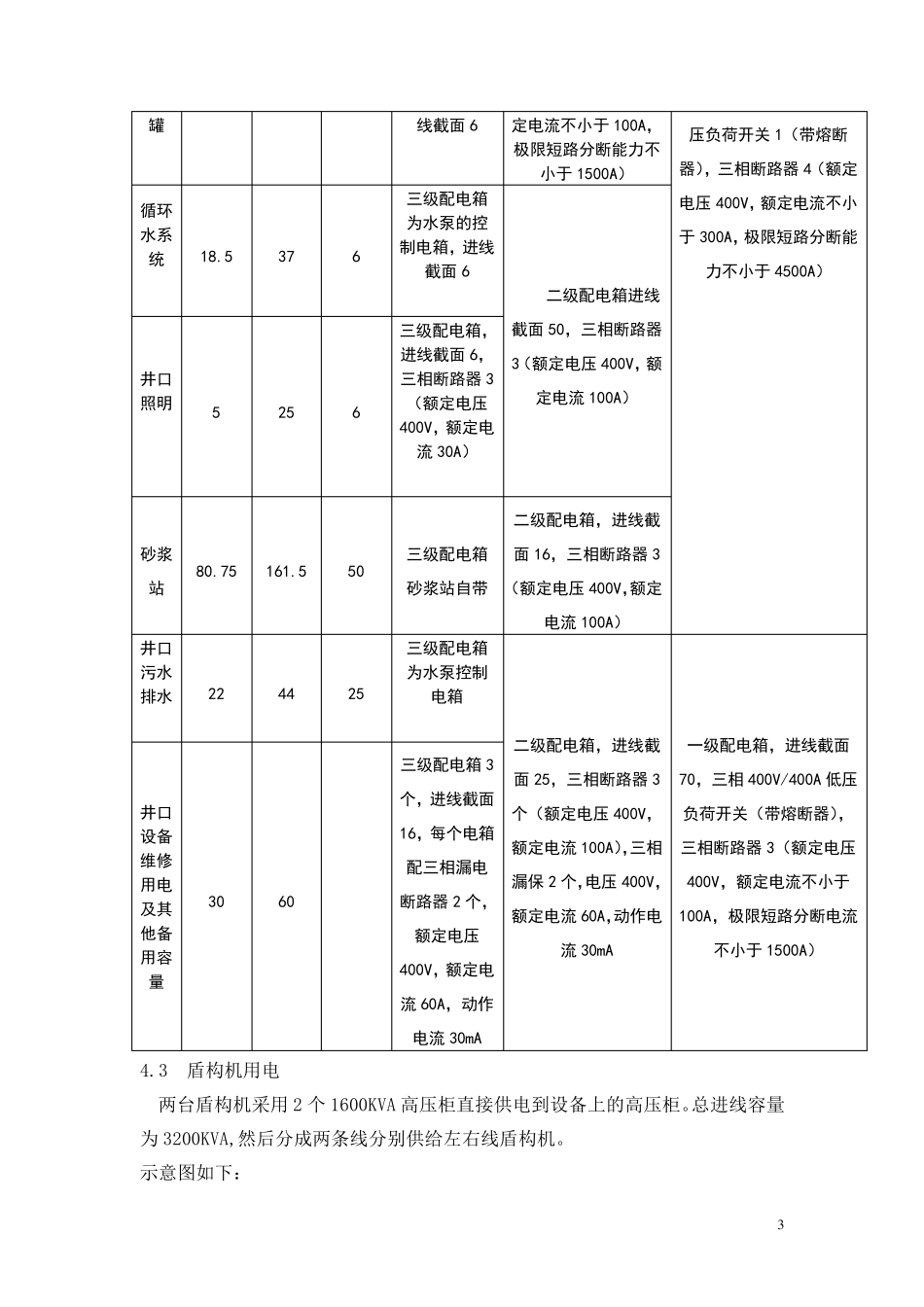

1 盾构施工临时用电方案 1. 编制依据 （1）GB 16844-2008 普通照明用自镇流灯的安全要求 （2）GB 14050-2008 系统接地的型式及安全技术要求 （3）GB 19517-2004 国家电气设备安全技术规范 （4）GBT 9089.1-2008 户外严酷条件下的电气设施 （5）GBT 13869-2008 用电安全导则 （6）GBT 15145-2008 输电线路保护装置通用技术条件 （7）GBT 19185-2003 交流线路带电作业安全距离计算方法 2．工程概况 哈尔滨地铁一号线9 标包含两站（南直路站、哈尔滨东站站），两区间（哈尔滨东站站～南直路站区间、南直路站～交通学院站区间）。南直路站至交通学院站区间设计里程SK15+746.436～SK16+438.485，区间总长692.049m；哈尔滨东站站至南直路站区间设计里程SK16+618.485～SK17+133.428，区间总长514.943m；隧道覆土厚度最小约9m，最大14.1m；平面最小曲线半径为350m，最大坡度为25‰； 3.气候状况 哈尔滨地处松花江中游，属中温带大陆季风气候，冬季漫长寒冷干燥，多西北风，夏季短暂温热多雨，春季多风，秋季凉爽。全年平均气温3.5℃，一月最冷，七、八月最热，历史最高气温41℃，最低气温-41.4℃，全年无 霜 期 150 天左 右 ，结 冰 期 190 天 左 右 。年平均降 雨量 530mm，多集 中在 七、八两个 月。多年平均蒸 发 量1501.4mm，季节 性 冻 土发 育 ，每 年十 月末 开 始 结 冻 ，至翌 年三 月中旬 开 始 融 化 ，六 月初 化 透 ，最大冻 结 深 度2.0m。 4. 方案 4.1 总则 根 据现 场 要求，备用电方案分 为盾构机 用电和 附 属设备用电两部 分 ： 2 一、盾构机用电是使用预装配的两台 10K V ，1600K VA 的高压开关柜柜直接接到盾构机的高压柜，经盾构机上面的 1600K VA 变压器进行供电。 二、盾构机附属设备用电是使用预装配的一个 630K VA 的变压器和现有的一个 160K VA 的变压器共同供电。 4.2 本盾构区间总负荷、总电流计算及各电缆截面计算 1．用电机械统计 根据工程进度及施工需要使用机械用电量统计如下： 设备名称 总功率（KW） 电流估算（A） 电缆截面选取(mm2) 电箱配置 盾构机1 1600 盾构机2 1600 充电房 44 88 35 三级配电箱充电房自带 一级配电箱，进线截面70，三相 400V/400A 低压负荷开关（带熔断器），三相断路器 3（额定电压400V，额定电流不小于130A，极限短路分断电流不小于 1500A） 16T龙门吊 ...
