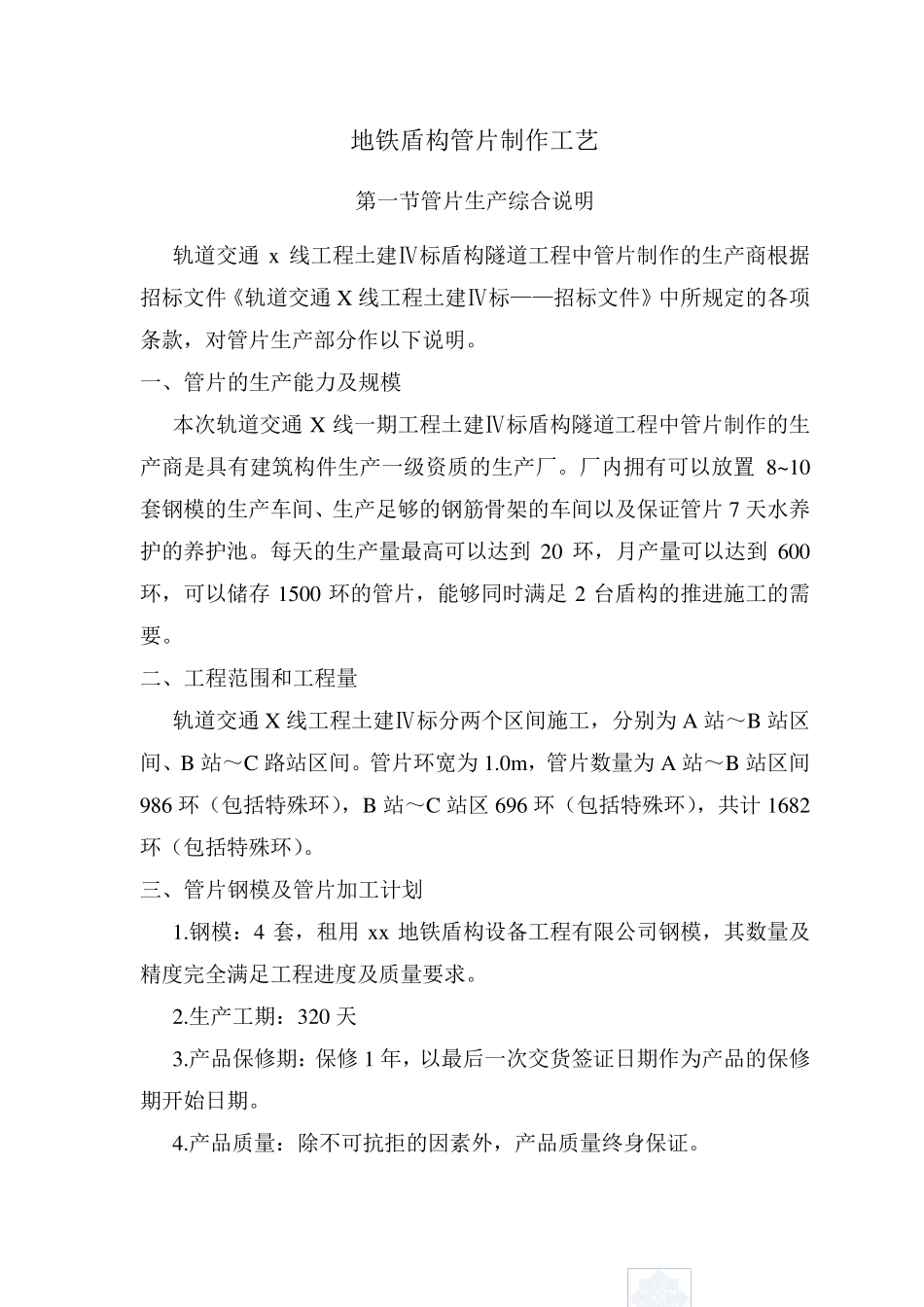

地铁盾构管片制作工艺 第一节管片生产综合说明 轨道交通x 线工程土建Ⅳ标盾构隧道工程中管片制作的生产商根据招标文件《轨道交通X 线工程土建Ⅳ标——招标文件》中所规定的各项条款,对管片生产部分作以下说明。 一、管片的生产能力及规模 本次轨道交通X 线一期工程土建Ⅳ标盾构隧道工程中管片制作的生产商是具有建筑构件生产一级资质的生产厂。厂内拥有可以放置 8~10套钢模的生产车间、生产足够的钢筋骨架的车间以及保证管片7 天水养护的养护池。每天的生产量最高可以达到 20 环,月产量可以达到 600环,可以储存 1500 环的管片,能够同时满足 2 台盾构的推进施工的需要。 二、工程范围和工程量 轨道交通X 线工程土建Ⅳ标分两个区间施工,分别为 A 站~B 站区间、B 站~C 路站区间。管片环宽为 1.0m,管片数量为 A 站~B 站区间986 环(包括特殊环),B 站~C 站区 696 环(包括特殊环),共计1682环(包括特殊环)。 三、管片钢模及管片加工计划 1.钢模:4 套,租用xx 地铁盾构设备工程有限公司钢模,其数量及精度完全满足工程进度及质量要求。 2.生产工期:320 天 3.产品保修期:保修1 年,以最后一次交货签证日期作为产品的保修期开始日期。 4.产品质量:除不 可抗 拒 的因 素 外 ,产品质量终 身 保证。 第二节管片生产主要计划 本工程所有管片将在xx集团子公司隧道股份下属的塘湾基地管片制造厂进行生产。 加工工期及计划开、竣工日期为: 管片生产计划开工日期:2008 年 1 月 15 日 管片生产计划竣工日期:2008 年 11 月 30 日 具体生产计划:整个生产加工工期为 320 天。 管片试生产准备工作:2008 年 1 月 15 日~2008 年 1 月 29 日; 管片三环试生产,钢模验收整改:2008 年 1 月 30 日~2008 年 2 月13 日; 批量试生产(50 环,用于 A 站至 B 站区间)、拼装验收:2008 年 2月 14 日~2008 年 2 月 28 日; 正常生产:2008 年 3 月 1 日开始,计划200 环/月; 一、A 站~B 站区间管片生产计划 A 站~B 站区间管片933 环:2008 年 3 月 1 日~2008 年 7 月 28 日。 二、B 站~C 路站区间管片生产计划 B 站~C 站区间管片640 环:2008 年 7 月 29 日~2008 年 11 月 30日。 管片生产收尾:2008 年 11 月 7 日~2008 年 11 月 30 日,生产管片56 环。 四、两区间管片生产具...
