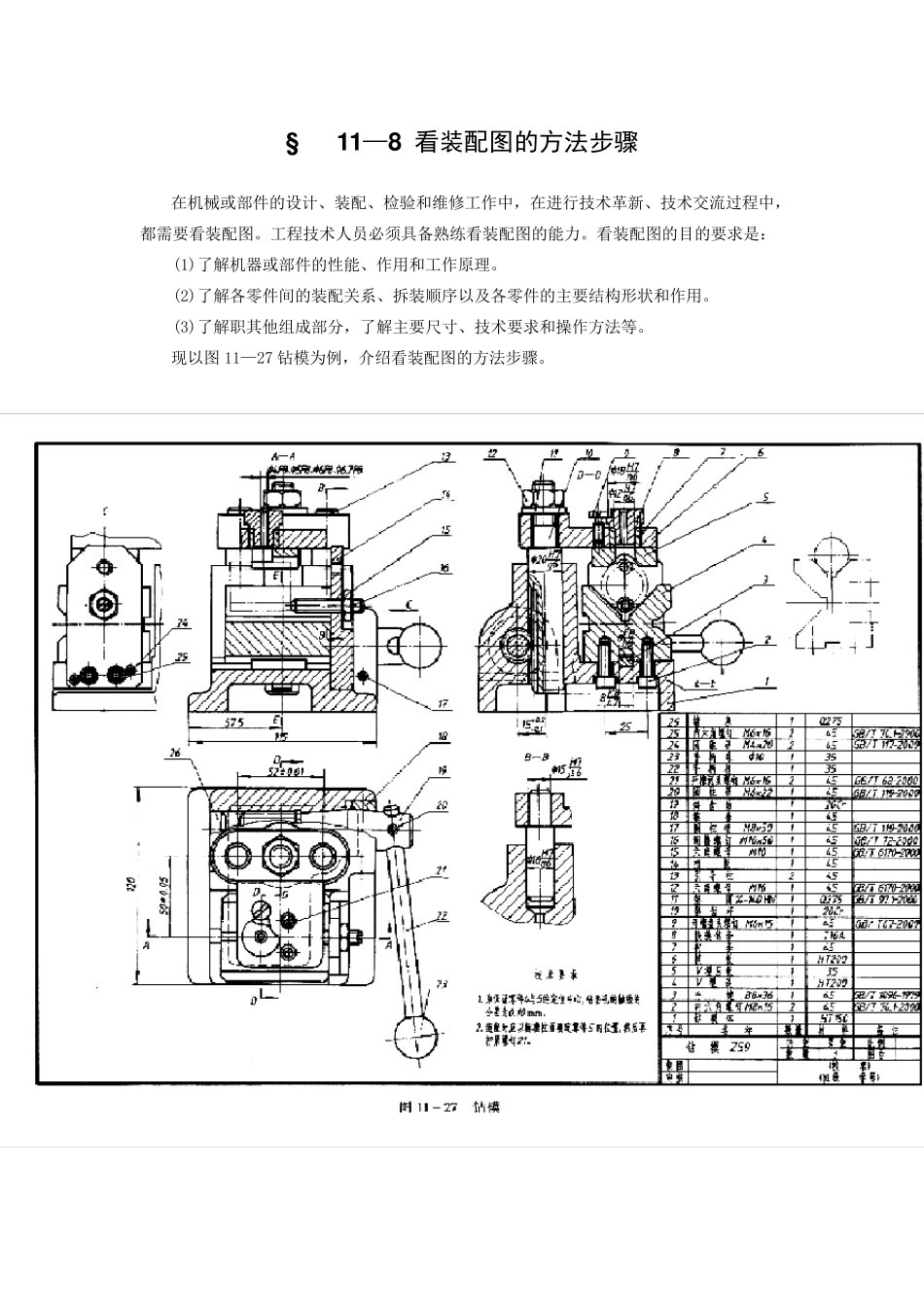

§ 1 1 —8 看装配图的方法步骤 在机械或部件的设计、装配、检验和维修工作中，在进行技术革新、技术交流过程中，都需要看装配图。工程技术人员必须具备熟练看装配图的能力。看装配图的目的要求是： (1)了解机器或部件的性能、作用和工作原理。 (2)了解各零件间的装配关系、拆装顺序以及各零件的主要结构形状和作用。 (3)了解职其他组成部分，了解主要尺寸、技术要求和操作方法等。 现以图11—27 钻模为例，介绍看装配图的方法步骤。 一、概括了解部件作用和组成 看装配图时首先由标题栏了解职该机器或部件 的名称；由明细栏了解组成机器或部件的各种零件的名称、数量、材料及标准件的规格，估计机器或部件的复杂程度；由画图的比例、视图大小和外形尺寸，了解机器或部件的大小。由产品说明书和有关资料，联系生产实践知识，了解机器部件的性能、功用等，从而对装配图和内容有了一个概括的了解。 如图11—27 所示，从标题栏可各该部件名称为钻模；对照图上的序号和明细栏。可知它由26 种零件组成，其中 12 种为标准件，14 种为非标准件，从中可看出各零件的大致位置；根据实践知识或查阅说明书及有关资料，大致可知它是钻床上所用的一种夹具都具有定位、夹具，是钻孔时用来夹紧工件和定位的，同时也起导向作用。一般夹具都具有夹紧和导向三个部分。 二、析视图明确表达目的 要首先找到主视图瑞根据投影关系识别出其他视图的名称，找出剖视图、断面图所对应的剖切位置，向视图或局部视图的投射方向，识别出表达方法的名称，从而明确各视图表达的意图和重点，为下一步深入 看图休 憩 准备 。 钻模装配图采 用了主、俯 、左 三个基 本 视图，此 处 还 采 用了剖视图“ B—B”、局部视图“ C” 和单 独 用点画线 画出的V 型 铁 换 位示意图。各视图分析如下： （ 1） 主视图 采 用了全 剖视（“ A—A”），表达工件在 轴 向用调 整 螺 钉 16 定位（ 图中用双点画线 表示工件），同时也表达快 换 钻套 8 的结 构 及与 工件的相 对位置等。 （ 2） 俯 视图 主要表达钻模的部分零件的外部形状 、相 对位置；并 用局部剖视表达斜 齿 轴19 与 钻模体 1 的装配关系等。 （ 3） 左 视图 采 用了两 平 面剖切画成的全 剖视：“ D—D” 和剖中剖（“ E—E”），表达要作径向用V 型 铁 4 定位，用V 型 压 板 5 夹紧，以 胶 表达各零件之 间 的装配...
