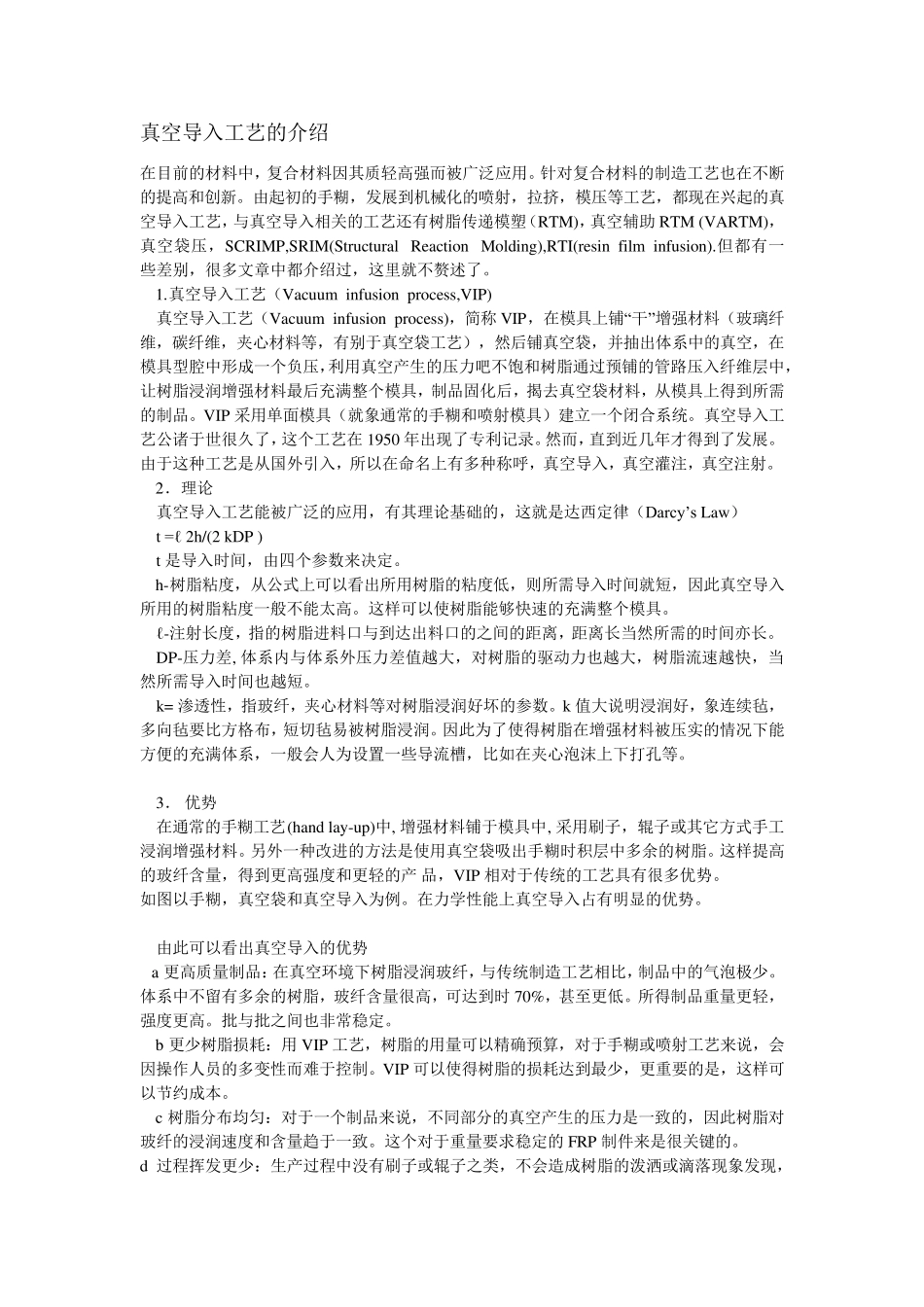

真空导入工艺的介绍

真空导入工艺的介绍 在目前的材料中，复合材料因其质轻高强而被广泛应用。针对复合材料的制造工艺也在不断的提高和创新。由起初的手糊，发展到机械化的喷射，拉挤，模压等工艺，都现在兴起的真空导入工艺，与真空导入相关的工艺还有树脂传递模塑（RTM)，真空辅助 RTM (VARTM)，真空袋压，SCRIMP,SRIM(Structural Reaction Molding),RTI(resin film infusion).但都有一些差别，很多文章中都介绍过，这里就不赘述了。 1.真空导入工艺（Vacuum infusion process,VIP) 真空导入工艺（Vacuum infusion process)，简称 VIP，在模具上铺“干”增强材料（玻璃纤维，碳纤维，夹心材料等，有别于真空袋工艺），然后铺真空袋，并抽出体系中的真空，在模具型腔中形成一个负压，利用真空产生的压力吧不饱和树脂通过预铺的管路压入纤维层中，让树脂浸润增强材料最后充满整个模具，制品固化后，揭去真空袋材料，从模具上得到所需的制品。VIP 采用单面模具（就象通常的手糊和喷射模具）建立一个闭合系统。真空导入工艺公诸于世很久了，这个工艺在1950 年出现了专利记录。然而，直到近几年才得到了发展。由于这种工艺是从国外引入，所以在命名上有多种称呼，真空导入，真空灌注，真空注射。 2．理论 真空导入工艺能被广泛的应用，有其理论基础的，这就是达西定律（Darcy’s Law） t =ℓ 2h/(2 kDP ) t 是导入时间，由四个参数来决定。 h-树脂粘度，从公式上可以看出所用树脂的粘度低，则所需导入时间就短，因此真空导入所用的树脂粘度一般不能太高。这样可以使树脂能够快速的充满整个模具。 ℓ-注射长度，指的树脂进料口与到达出料口的之间的距离，距离长当然所需的时间亦长。 DP-压力差, 体系内与体系外压力差值越大，对树脂的驱动力也越大，树脂流速越快，当然所需导入时间也越短。 k= 渗透性，指玻纤，夹心材料等对树脂浸润好坏的参数。k 值大说明浸润好，象连续毡，多向毡要比方格布，短切毡易被树脂浸润。因此为了使得树脂在增强材料被压实的情况下能方便的充满体系，一般会人为设置一些导流槽，比如在夹心泡沫上下打孔等。 3． 优势 在通常的手糊工艺(hand lay-up)中, 增强材料铺于模具中, 采用刷子，辊子或其它方式手工浸润增强材料。另外一种改进的方法是使用真空袋吸出手糊时积层中多余的树脂。这样提高的玻纤含量，得到更高强度和更轻的产 品，VIP 相对于传统的工艺具有很多优势。 如图以手糊，真空袋和真空导...
