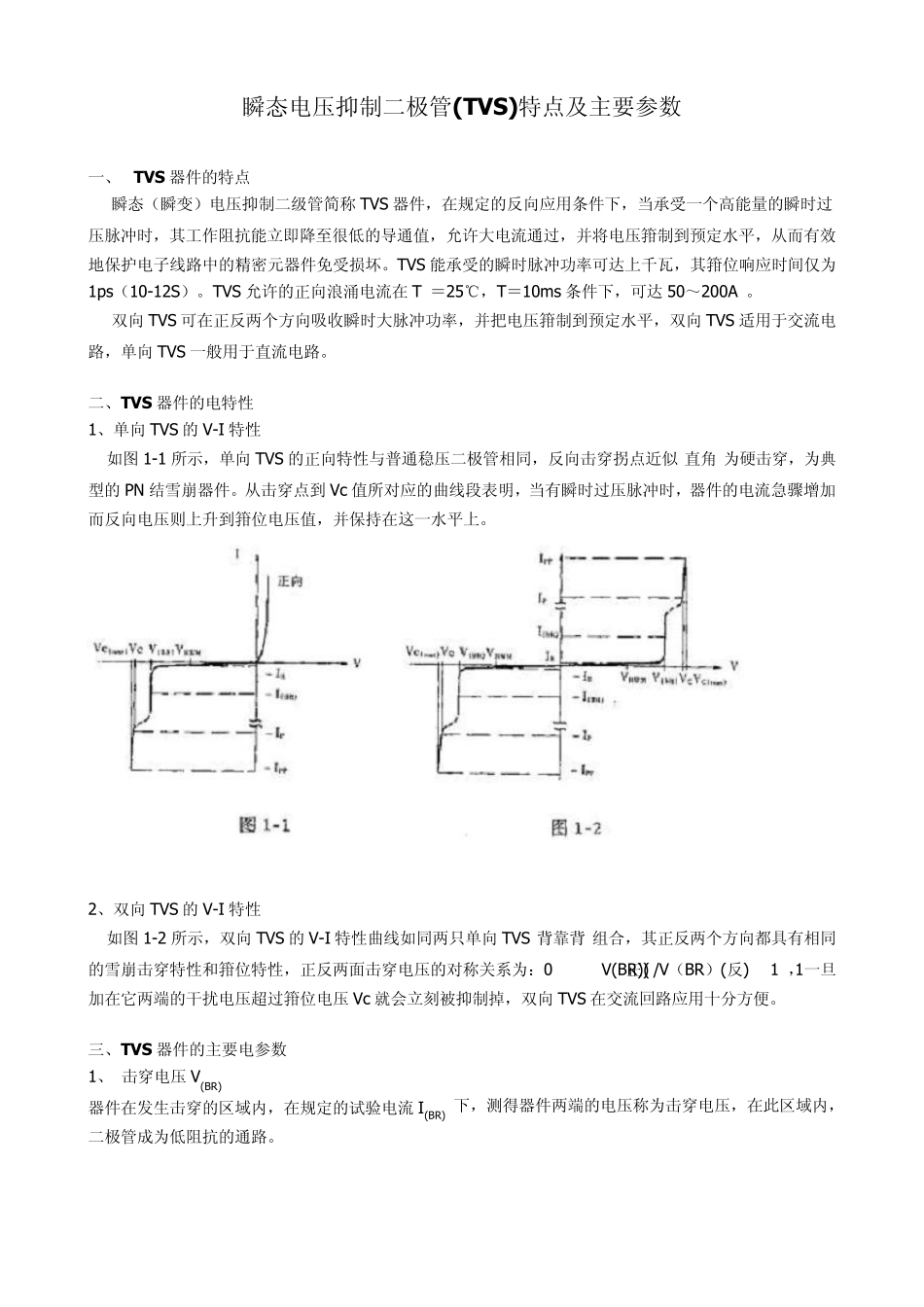

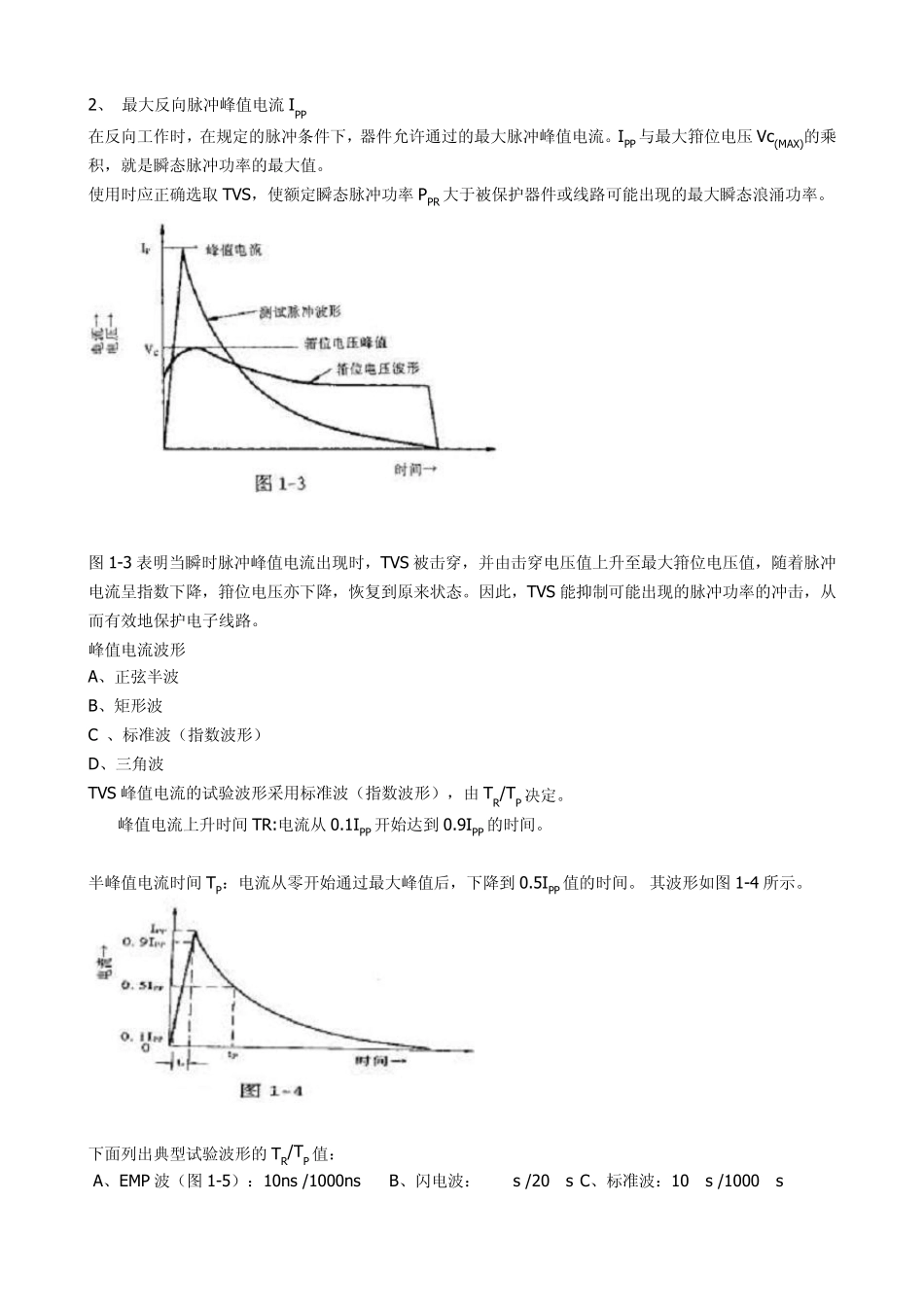

瞬态电压抑制二极管(TVS)特点及主要参数 一、 TVS 器件的特点 瞬态（瞬变）电压抑制二级管简称TVS 器件，在规定的反向应用条件下，当承受一个高能量的瞬时过压脉冲时，其工作阻抗能立即降至很低的导通值，允许大电流通过，并将电压箝制到预定水平，从而有效地保护电子线路中的精密元器件免受损坏。TVS 能承受的瞬时脉冲功率可达上千瓦，其箝位响应时间仅为1ps（10-12S）。TVS 允许的正向浪涌电流在T ＝25℃，T＝10ms条件下，可达50～200A 。 双向TVS 可在正反两个方向吸收瞬时大脉冲功率，并把电压箝制到预定水平，双向TVS 适用于交流电路，单向TVS 一般用于直流电路。 二、TVS 器件的电特性 1、单向TVS 的V-I 特性 如图 1-1 所示，单向TVS 的正向特性与普通稳压二极管相同，反向击穿拐点近似“直角”为硬击穿，为典型的PN 结雪崩器件。从击穿点到Vc 值所对应的曲线段表明，当有瞬时过压脉冲时，器件的电流急骤增加而反向电压则上升到箝位电压值，并保持在这一水平上。 2、双向TVS 的V-I 特性 如图 1-2 所示，双向TVS 的V-I 特性曲线如同两只单向TVS“背靠背”组合，其正反两个方向都具有相同的雪崩击穿特性和箝位特性，正反两面击穿电压的对称关系为：0.9≤V(BR)(正) /V（BR）(反) ≤1.1，一旦加在它两端的干扰电压超过箝位电压Vc 就会立刻被抑制掉，双向TVS 在交流回路应用十分方便。 三、TVS 器件的主要电参数 1、 击穿电压V(BR) 器件在发生击穿的区域内，在规定的试验电流I(BR) 下，测得器件两端的电压称为击穿电压，在此区域内，二极管成为低阻抗的通路。 2、 最大反向脉冲峰值电流 IPP 在反向工作时，在规定的脉冲条件下，器件允许通过的最大脉冲峰值电流。IPP 与最大箝位电压 Vc(MAX)的乘积，就是瞬态脉冲功率的最大值。 使用时应正确选取 TVS，使额定瞬态脉冲功率 PPR 大于被保护器件或线路可能出现的最大瞬态浪涌功率。 图 1-3 表明当瞬时脉冲峰值电流出现时，TVS 被击穿，并由击穿电压值上升至最大箝位电压值，随着脉冲电流呈指数下降，箝位电压亦下降，恢复到原来状态。因此，TVS 能抑制可能出现的脉冲功率的冲击，从而有效地保护电子线路。 峰值电流波形 A、正弦半波 B、矩形波 C 、标准波（指数波形） D、三角波 TVS 峰值电流的试验波形采用标准波（指数波形），由 TR/TP 决定。 峰值电流上升时间 TR:电流从 0.1IPP 开始达到 0.9IPP 的时间。 半峰值电流...
