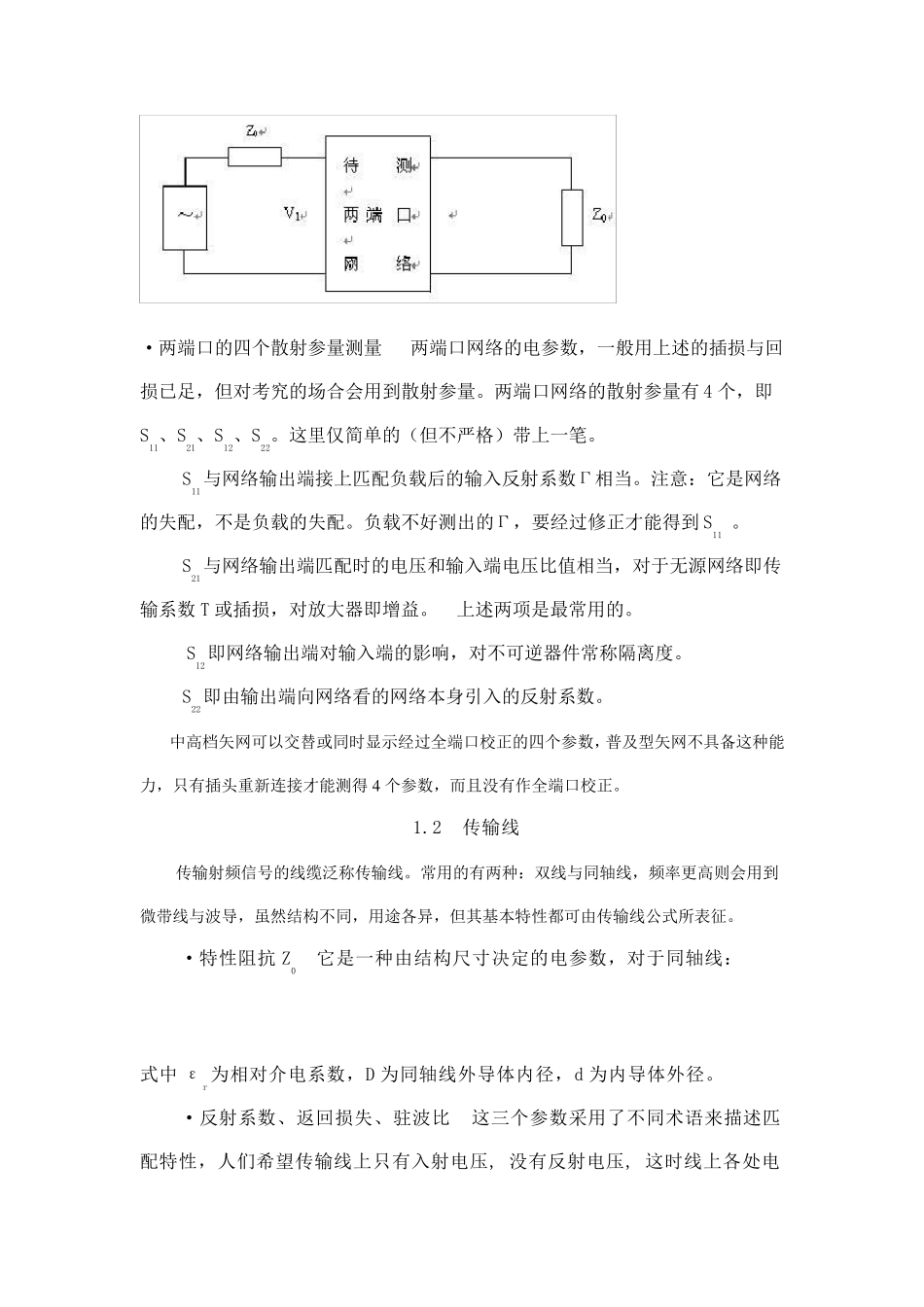

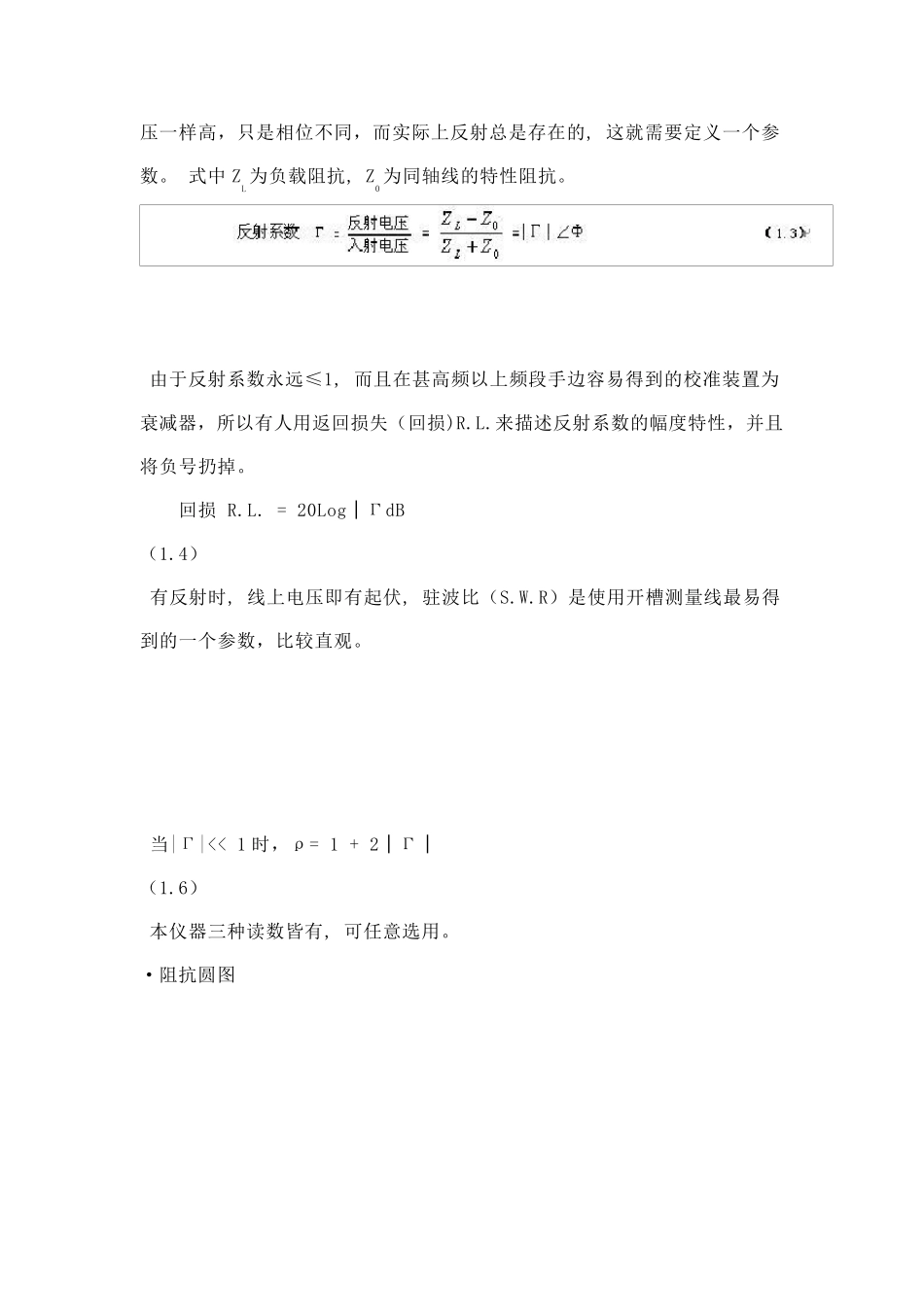

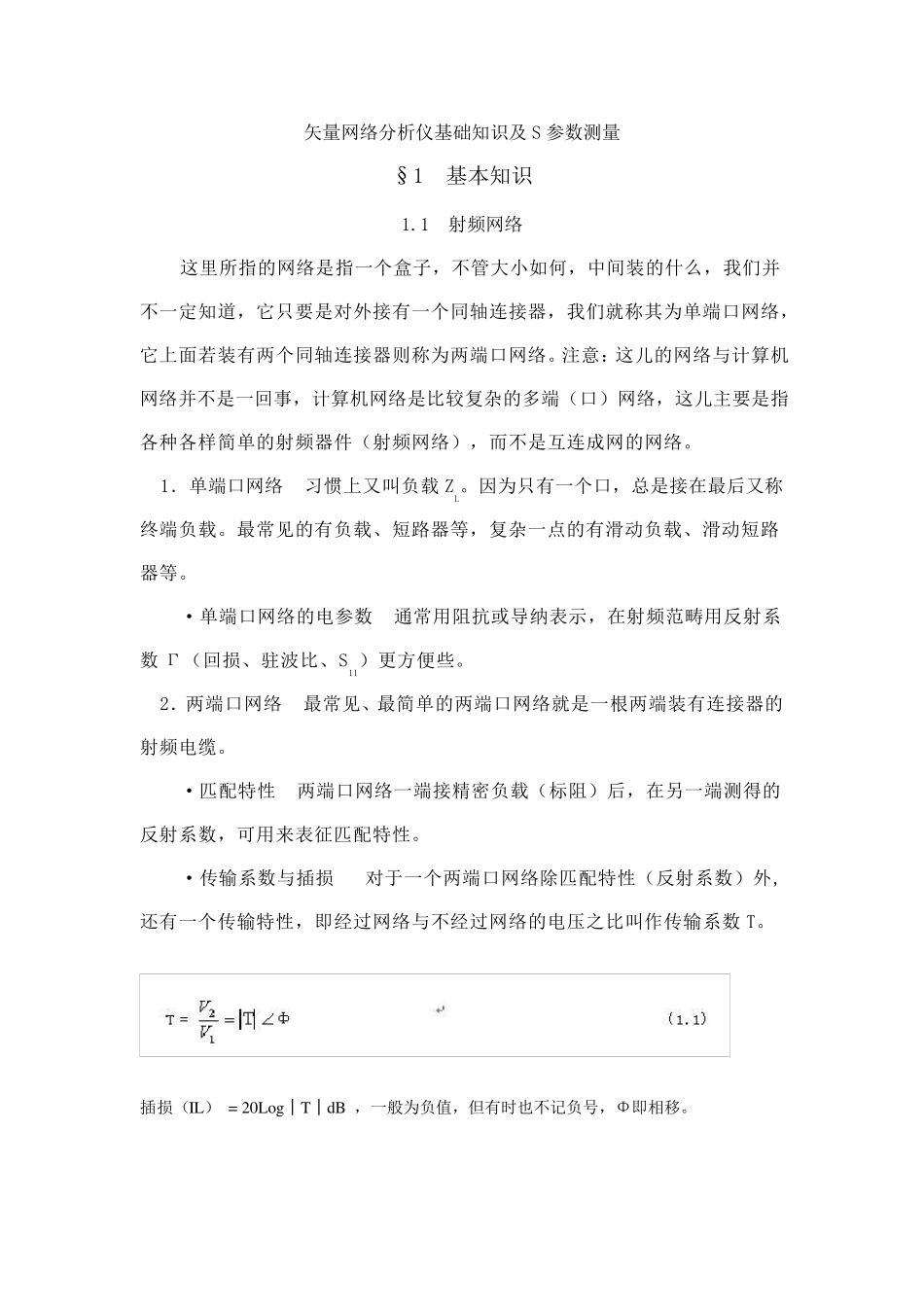

矢量网络分析仪基础知识及S 参数测量 §1 基本知识 1.1 射频网络 这里所指的网络是指一个盒子，不管大小如何，中间装的什么，我们并不一定知道，它只要是对外接有一个同轴连接器，我们就称其为单端口网络，它上面若装有两个同轴连接器则称为两端口网络。注意：这儿的网络与计算机网络并不是一回事，计算机网络是比较复杂的多端（口）网络，这儿主要是指各种各样简单的射频器件（射频网络），而不是互连成网的网络。 1．单端口网络 习惯上又叫负载 ZL。因为只有一个口，总是接在最后又称终端负载。最常见的有负载、短路器等，复杂一点的有滑动负载、滑动短路器等。 ·单端口网络的电参数 通常用阻抗或导纳表示，在射频范畴用反射系数Γ（回损、驻波比、S11）更方便些。 2．两端口网络 最常见、最简单的两端口网络就是一根两端装有连接器的射频电缆。 ·匹配特性 两端口网络一端接精密负载（标阻）后，在另一端测得的反射系数，可用来表征匹配特性。 ·传输系数与插损 对于一个两端口网络除匹配特性（反射系数）外, 还 有一个传输特性，即 经 过 网络与不经 过 网络的电压 之 比叫作 传输系数T。 插损（IL） = 20Log│ T│ dB ，一般 为负值 ，但 有时 也 不记 负号 ，Φ 即 相 移 。 ·两端口的四个散射参量测量 两端口网络的电参数，一般用上述的插损与回损已足，但对考究的场合会用到散射参量。两端口网络的散射参量有 4 个，即S11、S21、S12、S22。这里仅简单的（但不严格）带上一笔。 S11与网络输出端接上匹配负载后的输入反射系数Г相当。注意：它是网络的失配，不是负载的失配。负载不好测出的Γ，要经过修正才能得到 S11 。 S21与网络输出端匹配时的电压和输入端电压比值相当，对于无源网络即传输系数 T 或插损，对放大器即增益。 上述两项是最常用的。 S12即网络输出端对输入端的影响，对不可逆器件常称隔离度。 S22即由输出端向网络看的网络本身引入的反射系数。 中高档矢网可以交替或同时显示经过全端口校正的四个参数，普及型矢网不具备这种能力，只有插头重新连接才能测得 4 个参数，而且没有作全端口校正。 1.2 传输线 传输射频信号的线缆泛称传输线。常用的有两种：双线与同轴线，频率更高则会用到微带线与波导，虽然结构 不同，用途 各 异 ，但其 基 本特 性 都 可由传输线公 式 所 表 征 。 ·特 性 阻 抗Z0 它是一种由结构 尺 寸 决 定 ...
