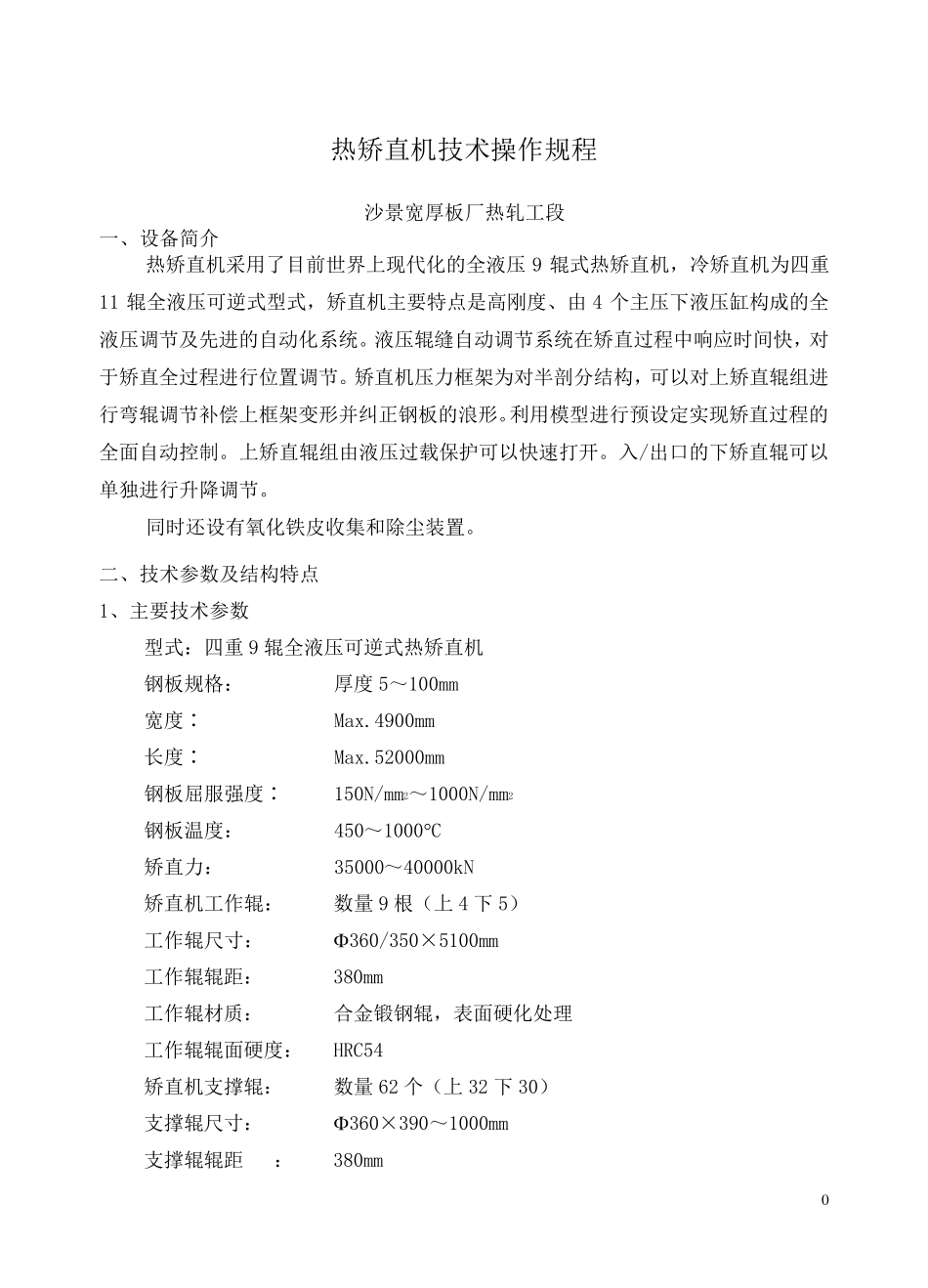

0 热 矫 直 机 技 术 操 作 规 程 沙 景 宽 厚 板 厂 热 轧 工 段 一 、 设 备 简 介 热 矫 直 机 采 用 了 目 前 世 界 上 现 代 化 的 全 液 压9 辊 式 热 矫 直 机 ， 冷 矫 直 机 为 四 重11 辊 全 液 压 可 逆 式 型 式 ， 矫 直 机 主 要 特 点 是 高 刚 度 、 由 4 个 主 压 下 液 压 缸 构 成 的 全液 压 调 节 及 先 进 的 自 动 化 系 统 。 液 压 辊 缝 自 动 调 节 系 统 在 矫 直 过 程 中 响 应 时 间 快 ， 对于 矫 直 全 过 程 进 行 位 置 调 节 。 矫 直 机 压 力 框 架 为 对 半 剖 分 结 构 ， 可 以 对 上 矫 直 辊 组 进行 弯 辊 调 节 补 偿 上 框 架 变 形 并 纠 正 钢 板 的 浪 形 。利 用 模 型 进 行 预 设 定 实 现 矫 直 过 程 的全 面 自 动 控 制 。 上 矫 直 辊 组 由 液 压 过 载 保 护 可 以 快 速 打 开 。 入 /出 口 的 下 矫 直 辊 可 以单 独 进 行 升 降 调 节 。 同时 还设 有氧化 铁皮收集和除尘装置 。 二、 技 术 参数及 结 构 特 点 1、 主 要 技 术 参数 型 式 ：四 重 9 辊 全 液 压 可 逆 式 热 矫 直 机 钢 板 规 格： 厚 度 5～100mm 宽 度 ∶ Max.4900mm 长度 ∶ Max.52000mm 钢 板 屈服强度 ∶ 150N/mm2～1000N/mm2 钢 板 温度 ： 450～1000C 矫 直 力 ： 35000～40000kN 矫 直 机 工 作 辊 ： 数量 9 根（上 4 下 5） 工 作 辊 尺寸： 360/350×5100mm 工 作 辊 辊 距： 380mm 工 作 辊 材 质 ： 合 金 锻 钢 辊 ， 表 面 硬 化 处 理 工 作 辊 辊 面 硬 度 ： HRC54 矫 直 机 支 撑 辊 ： 数量 62 个 （上 32 下 30） 支 撑 辊 尺寸： 360×390～1000mm 支 撑 辊 辊 距 ： 380mm 1 支撑辊材质 ： 合金锻钢辊，表面硬化处理 支撑辊辊面硬度： HRC46 矫直机开口度： MAX300mm 主电动机： 2×AC850kW×0/750/1500r/min 矫直速度： 0/60/120m/min 辊缝控制： 液压压下（AGC），4 个液压缸 液压缸尺寸 680×330mm 液压缸压力 Max. 25～27.5MPa 矫直...
