石化主要装置典型机组介绍

石化主要装置典型机组介绍_第1页
1/40
石化主要装置典型机组介绍_第2页
2/40
石化主要装置典型机组介绍_第3页
3/40

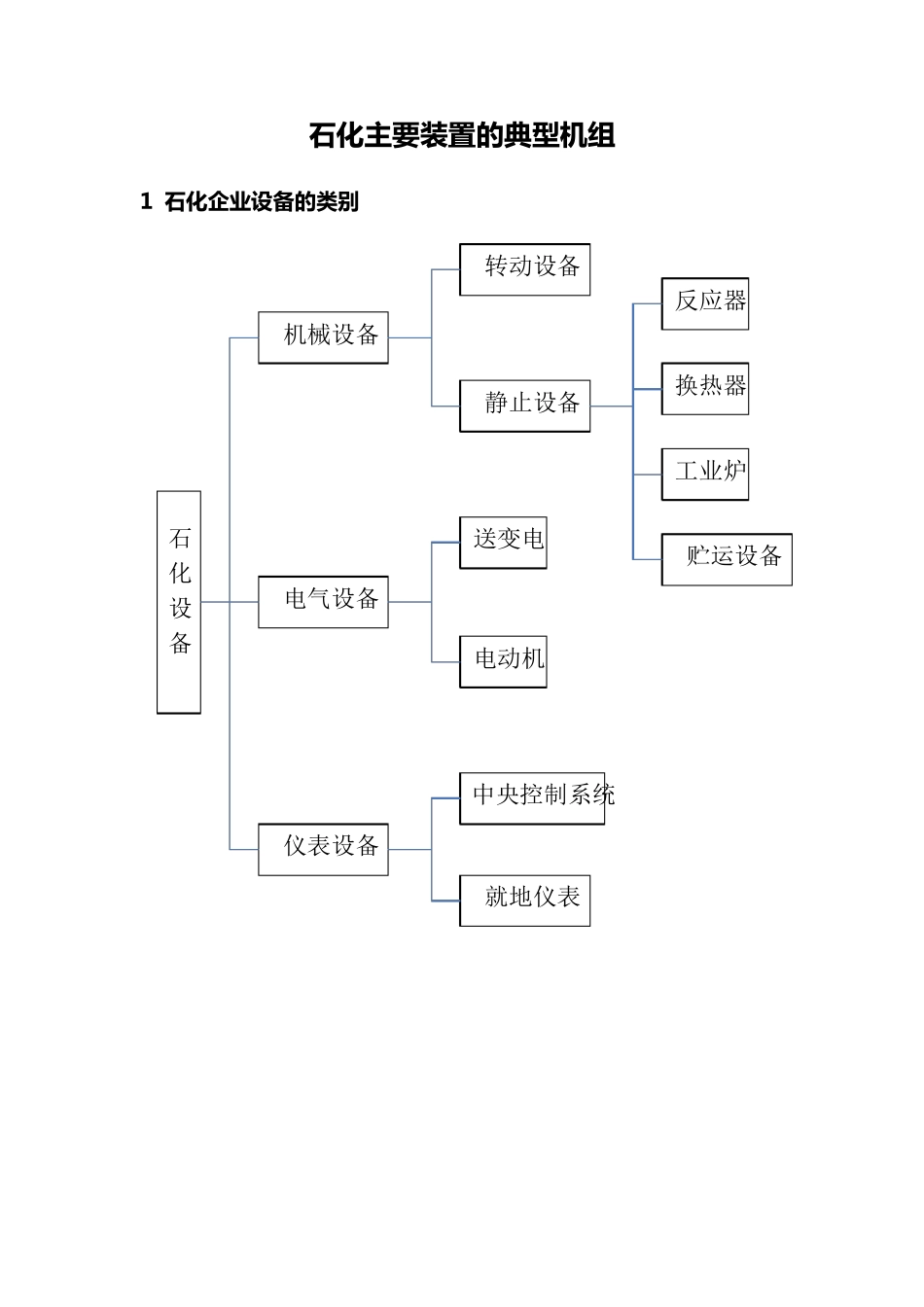

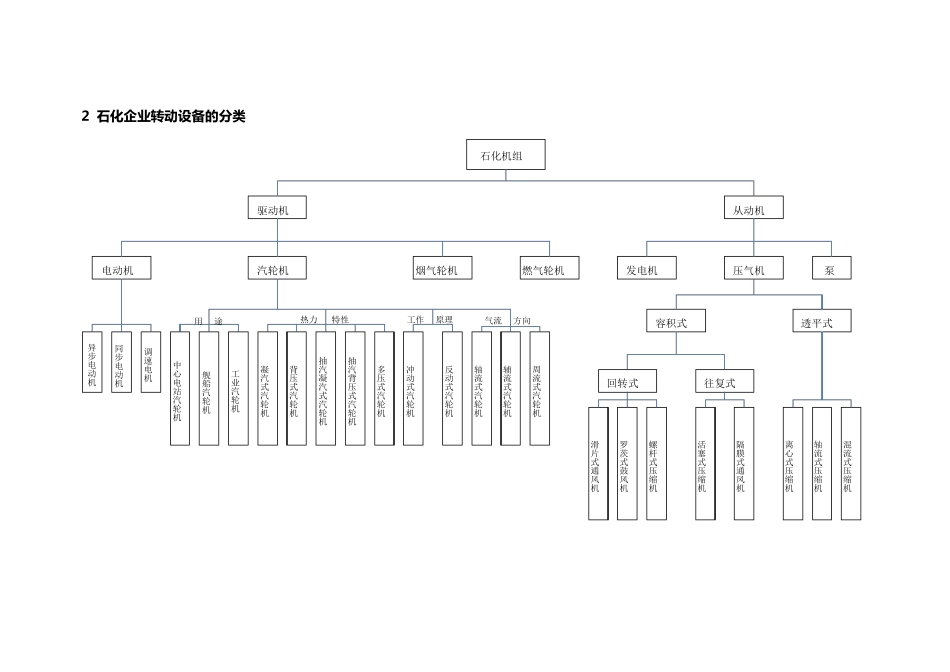

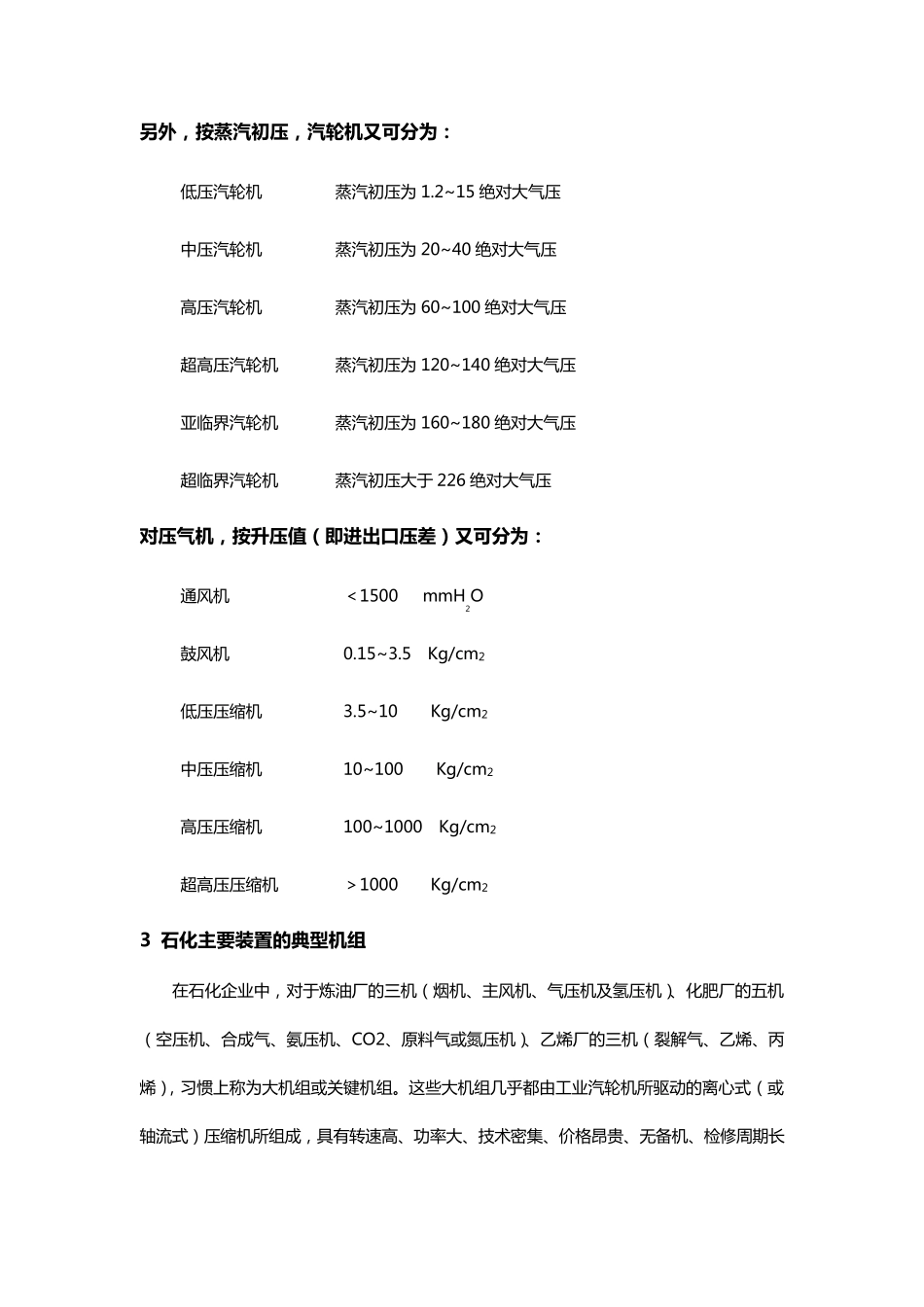

石 化 主 要 装 置 的 典 型 机 组 1 石 化 企 业设备的 类别 石化设备 机械设备 电气设备 仪表设备 转动设备 静止设备 就地仪表 中央控制系统 贮运设备 送变电 电动机 反应器 换热器 工业炉 2 石 化 企 业转动设备的分类 石化机组 驱动机 从动机 电动机 汽轮机 烟气轮机 燃气轮机 发电机 压气机 泵 同步电动机 异步电动机调速电机 中心电站汽轮机 舰船汽轮机 工业汽轮机 凝汽式汽轮机 背压式汽轮机 抽汽凝汽式汽轮机 抽汽背压式汽轮机 多压式汽轮机 冲动式汽轮机 反动式汽轮机 轴流式汽轮机 辅流式汽轮机 周流式汽轮机 罗茨式鼓风机 容积式 透平式 螺杆式压缩机 滑片式通风机 活塞式压缩机 隔膜式通风机 离心式压缩机 混流式压缩机 轴流式压缩机 回转式 往复式 用 途 热力 特性 工作 原理 气流 方向 另 外 , 按 蒸 汽 初 压 , 汽 轮 机 又 可 分 为: 低 压 汽 轮 机 蒸 汽 初 压 为 1.2~15 绝 对 大 气 压 中 压 汽 轮 机 蒸 汽 初 压 为 20~40 绝 对 大 气 压 高 压 汽 轮 机 蒸 汽 初 压 为 60~100 绝 对 大 气 压 超 高 压 汽 轮 机 蒸 汽 初 压 为 120~140 绝 对 大 气 压 亚 临 界 汽 轮 机 蒸 汽 初 压 为 160~180 绝 对 大 气 压 超 临 界 汽 轮 机 蒸 汽 初 压 大 于 226 绝 对 大 气 压 对压 气机 , 按 升压 值(即进出口压 差)又 可 分 为: 通 风 机 < 1500 mmH2O 鼓 风 机 0.15~3.5 Kg/cm2 低 压 压 缩 机 3.5~10 Kg/cm2 中 压 压 缩 机 10~100 Kg/cm2 高 压 压 缩 机 100~1000 Kg/cm2 超 高 压 压 缩 机 > 1000 Kg/cm2 3 石化主要装置的典型机 组 在 石 化 企 业 中 , 对 于 炼 油 厂 的 三 机 ( 烟 机 、主风 机 、气 压 机 及氢压 机 )、化 肥厂 的 五机( 空压 机 、合成气 、氨压 机 、CO2、原料气 或氮压 机 )、乙烯厂 的 三 机 ( 裂解气 、乙烯、丙烯), 习惯上称为 大 机 组或关键机 组。这些大 机 组几乎都由工业 汽 轮 机 所驱动的 离心式( 或轴流式)压 缩 机 所组成, 具有转速高 、功率大 、技术密集、价格昂贵、无备机 、检修周期长等 特 点 。 一 旦 发 生 ...
