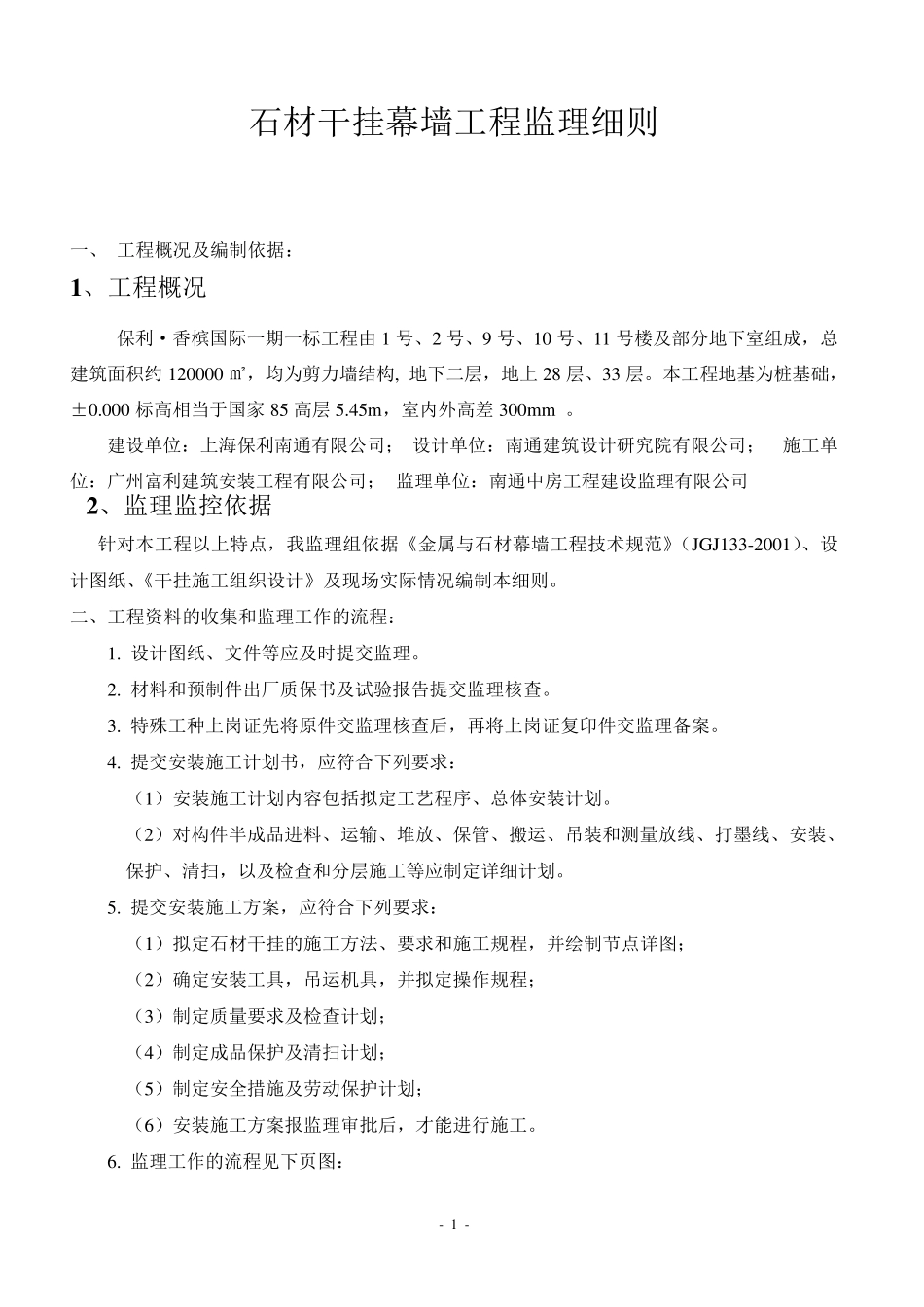

石材干挂幕墙工程监理细则

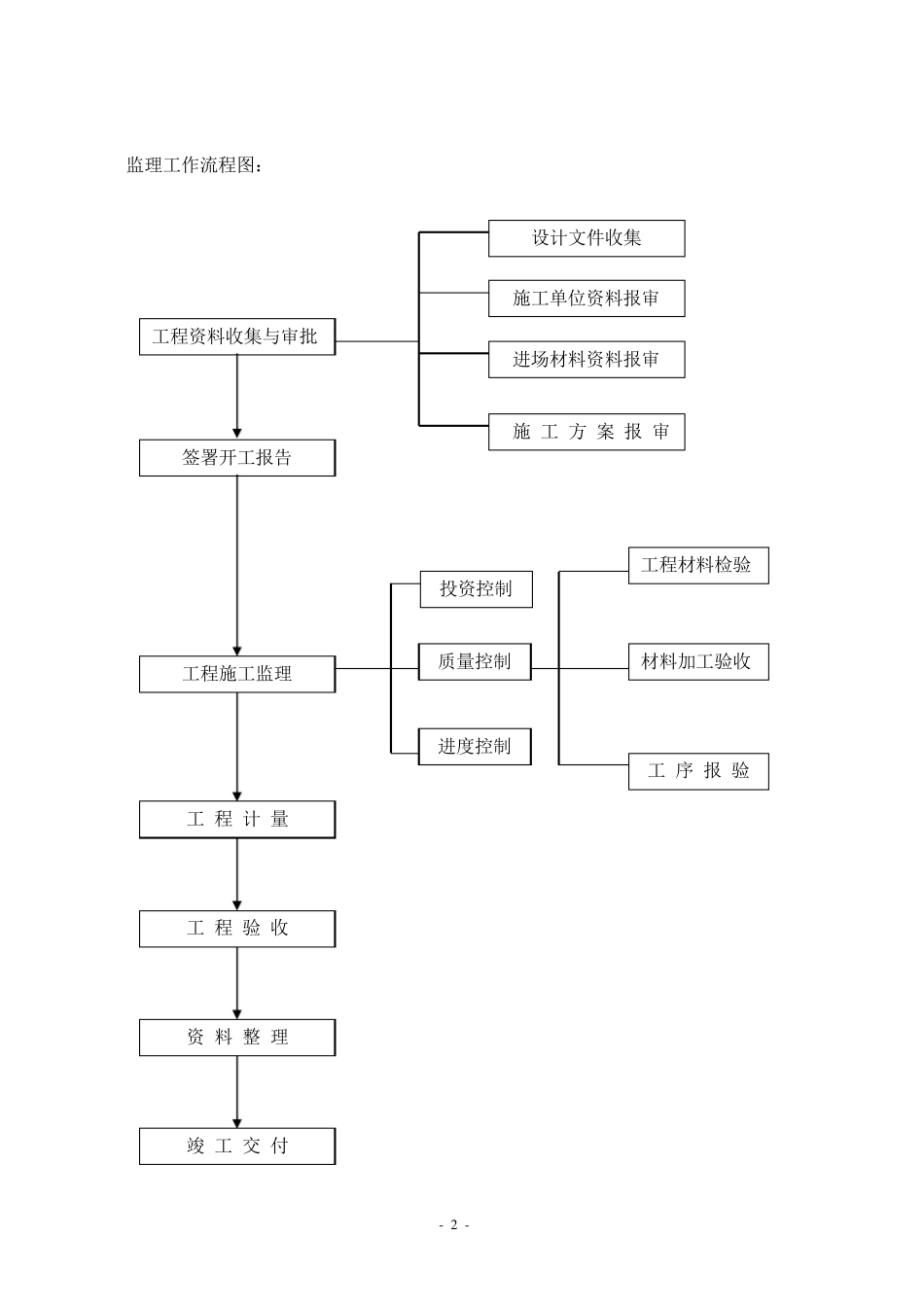

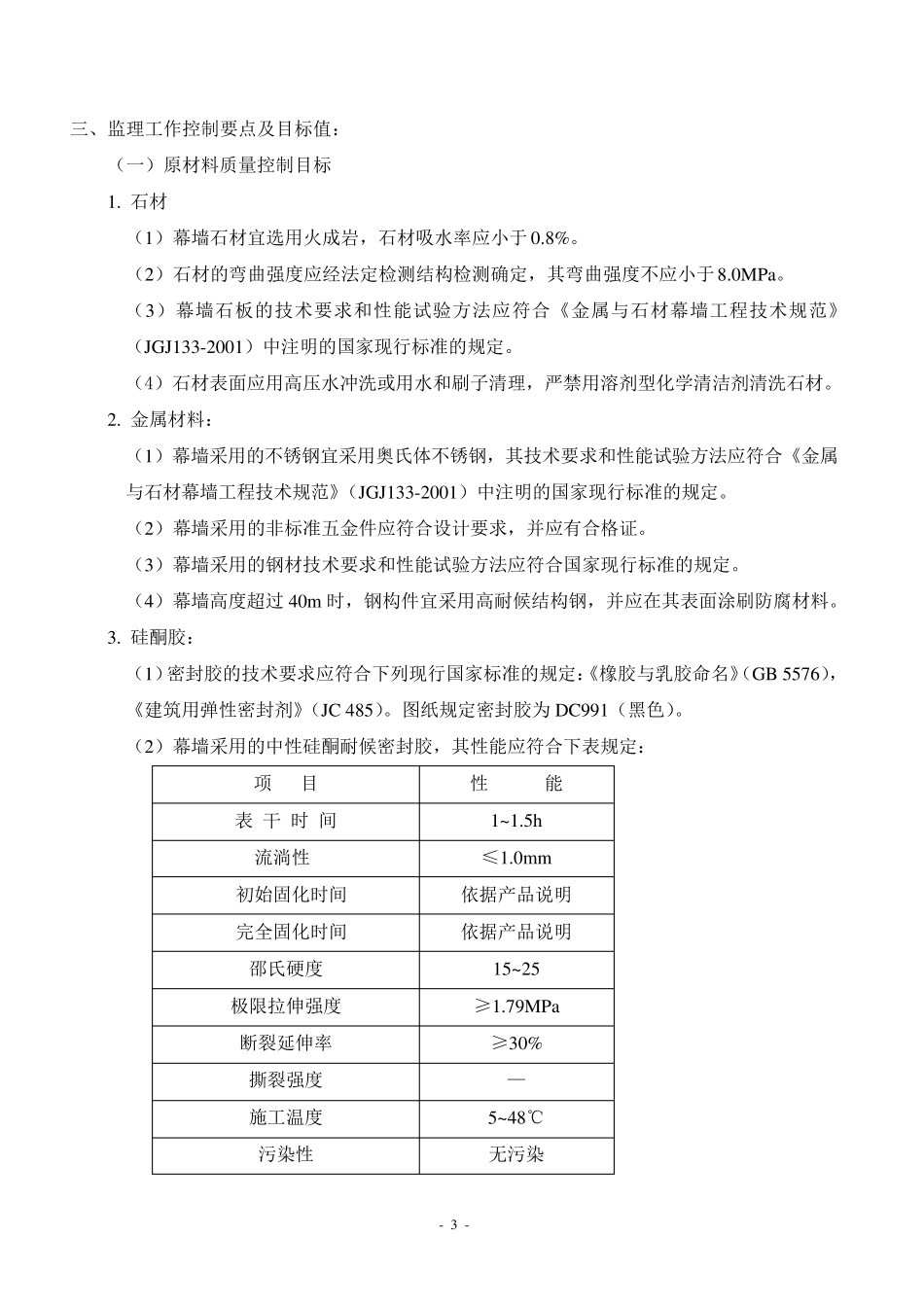

- 1 - 石材干挂幕墙工程监理细则 一、 工程概况及编制依据： 1 、工程概况 保利·香槟国际一期一标工程由1 号、2 号、9 号、10 号、11 号楼及部分地下室组成，总建筑面积约120000 ㎡，均为剪力墙结构, 地下二层，地上28 层、33 层。本工程地基为桩基础，±0.000 标高相当于国家 85 高层5.45m ，室内外高差 300m m 。 建设单位：上海保利南通有限公司； 设计单位：南通建筑设计研究院有限公司； 施工单位：广州富利建筑安装工程有限公司； 监理单位：南通中房工程建设监理有限公司 2 、监理监控依据 针对本工程以上特点，我监理组依据《金属与石材幕墙工程技术规范》（JGJ133-2001）、设计图纸、《干挂施工组织设计》及现场实际情况编制本细则。 二、工程资料的收集和监理工作的流程： 1. 设计图纸、文件等应及时提交监理。 2. 材料和预制件出厂质保书及试验报告提交监理核查。 3. 特殊工种上岗证先将原件交监理核查后，再将上岗证复印件交监理备案。 4. 提交安装施工计划书，应符合下列要求： （1）安装施工计划内容包括拟定工艺程序、总体安装计划。 （2）对构件半成品进料、运输、堆放、保管、搬运、吊装和测量放线、打墨线、安装、保护、清扫，以及检查和分层施工等应制定详细计划。 5. 提交安装施工方案，应符合下列要求： （1）拟定石材干挂的施工方法、要求和施工规程，并绘制节点详图； （2）确定安装工具，吊运机具，并拟定操作规程； （3）制定质量要求及检查计划； （4）制定成品保护及清扫计划； （5）制定安全措施及劳动保护计划； （6）安装施工方案报监理审批后，才能进行施工。 6. 监理工作的流程见下页图： - 2 - 监理工作流程图： 工程资料收集与审批 签署开工报告 工程施工监理 设计文件收集 施工单位资料报审 进场材料资料报审 施 工 方 案 报 审 投资控制 质量控制 进度控制 工程材料检验 工 序 报 验 工 程 计 量 工 程 验 收 资 料 整 理 竣 工 交 付 材料加工验收 - 3 - 三 、 监 理 工 作 控 制 要 点 及 目 标 值 ： （ 一 ） 原 材 料 质 量 控 制 目 标 1. 石 材 （ 1） 幕 墙 石 材 宜 选 用 火 成 岩 ， 石 材 吸 水 率 应 小 于 0.8%。 （ 2） 石 材 的 弯 曲 强 度 应 经 法 定 检 测 结 构 检 测 确 定 ， 其 弯 曲 强 度 不...
