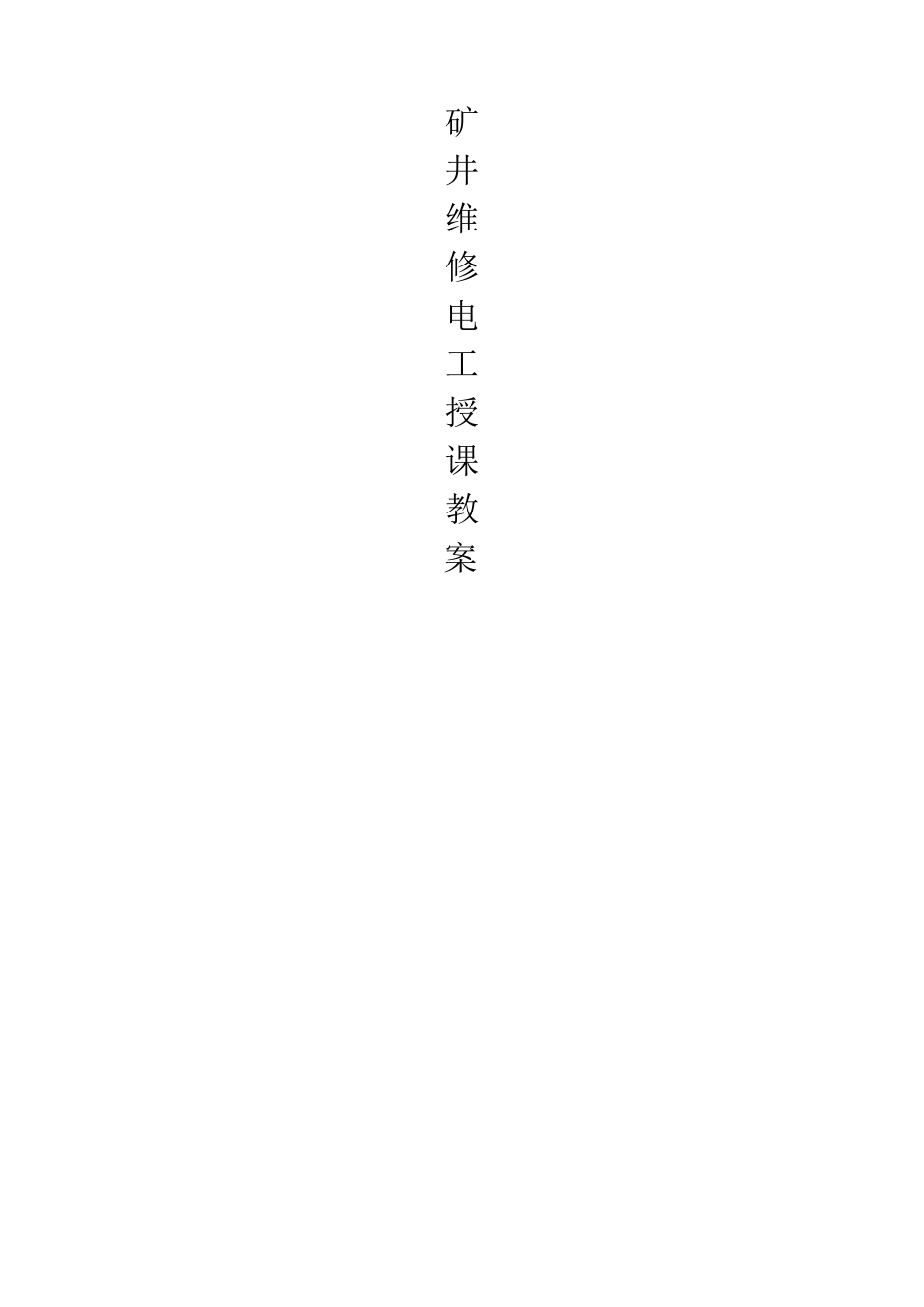

矿井维修电工(初级)教案

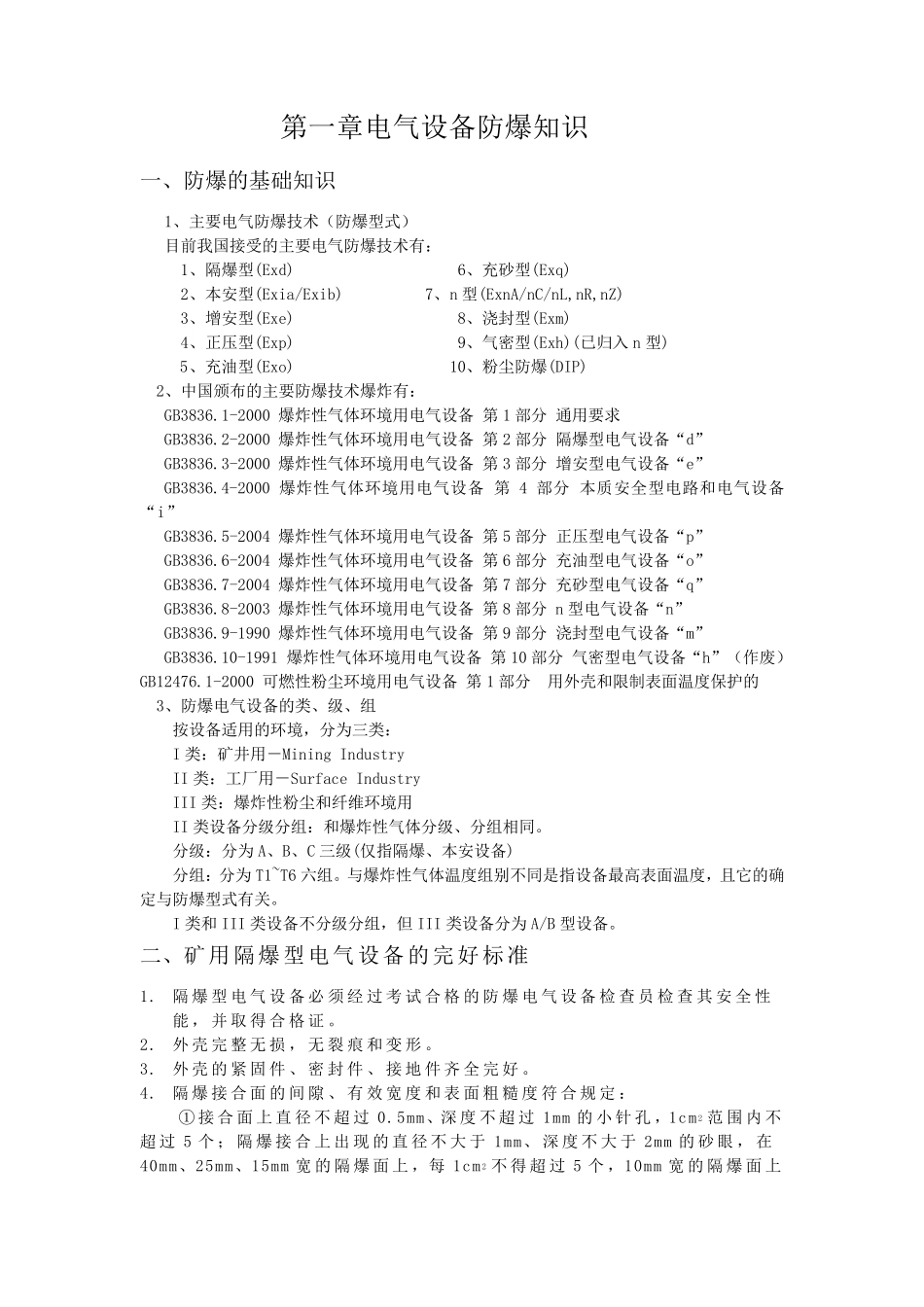

矿 井 维 修 电 工 授 课 教 案 第一章电气设备防爆知识 一、防爆的基础知识 1、主要电气防爆技术（防爆型式） 目前我国接受的主要电气防爆技术有： 1、隔爆型(Exd) 6、充砂型(Exq) 2、本安型(Exia/Exib) 7、n 型(ExnA/nC/nL,nR,nZ) 3、增安型(Exe) 8、浇封型(Exm) 4、正压型(Exp) 9、气密型(Exh)(已归入n 型) 5、充油型(Exo) 10、粉尘防爆(DIP) 2、中国颁布的主要防爆技术爆炸有： GB3836.1-2000 爆炸性气体环境用电气设备 第1 部分 通用要求 GB3836.2-2000 爆炸性气体环境用电气设备 第2 部分 隔爆型电气设备“d” GB3836.3-2000 爆炸性气体环境用电气设备 第3 部分 增安型电气设备“e” GB3836.4-2000 爆炸性气体环境用电气设备 第4 部分 本质安全型电路和电气设备“i” GB3836.5-2004 爆炸性气体环境用电气设备 第5 部分 正压型电气设备“p” GB3836.6-2004 爆炸性气体环境用电气设备 第6 部分 充油型电气设备“o” GB3836.7-2004 爆炸性气体环境用电气设备 第7 部分 充砂型电气设备“q” GB3836.8-2003 爆炸性气体环境用电气设备 第8 部分 n 型电气设备“n” GB3836.9-1990 爆炸性气体环境用电气设备 第9 部分 浇封型电气设备“m” GB3836.10-1991 爆炸性气体环境用电气设备 第10 部分 气密型电气设备“h”（作废） GB12476.1-2000 可燃性粉尘环境用电气设备 第1 部分 用外壳和限制表面温度保护的 3、防爆电气设备的类、级、组 按设备适用的环境，分为三类： I 类：矿井用－Mining Industry II 类：工厂用－Surface Industry III 类：爆炸性粉尘和纤维环境用 II 类设备分级分组：和爆炸性气体分级、分组相同。 分级：分为 A、B、C 三级(仅指隔爆、本安设备) 分组：分为 T1~T6 六组。与爆炸性气体温度组别不同是指设备最高表面温度，且它的确定与防爆型式有关。 I 类和 III 类设备不分级分组，但 III 类设备分为 A/B 型设备。 二、矿用隔爆型电气设备的完好标准 1. 隔爆型电气设备必 须 经 过 考 试 合 格 的防爆电气设备检 查员检 查其安全 性能， 并取得合 格 证。 2. 外 壳 完 整无损， 无裂痕和 变形。 3. 外 壳 的紧固件、密封件、接地件齐全 完 好 。 4. 隔爆接合 面 的间隙、有效宽度 和 表 面 粗糙度 符合 规定 ： ①接合 面 上直径不 超 过 0.5mm、深 度 不 超 ...
