二极管包络检波实验

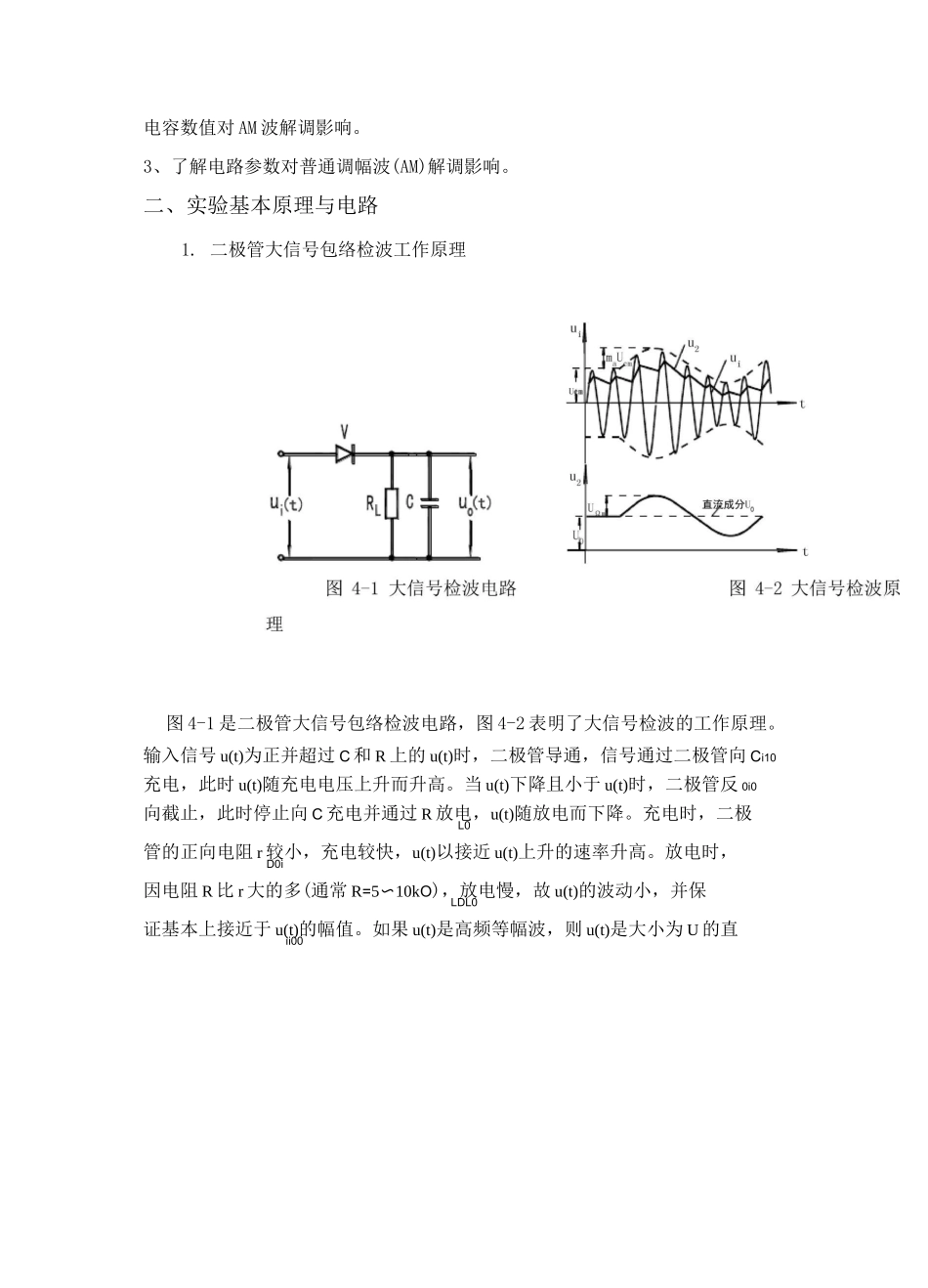

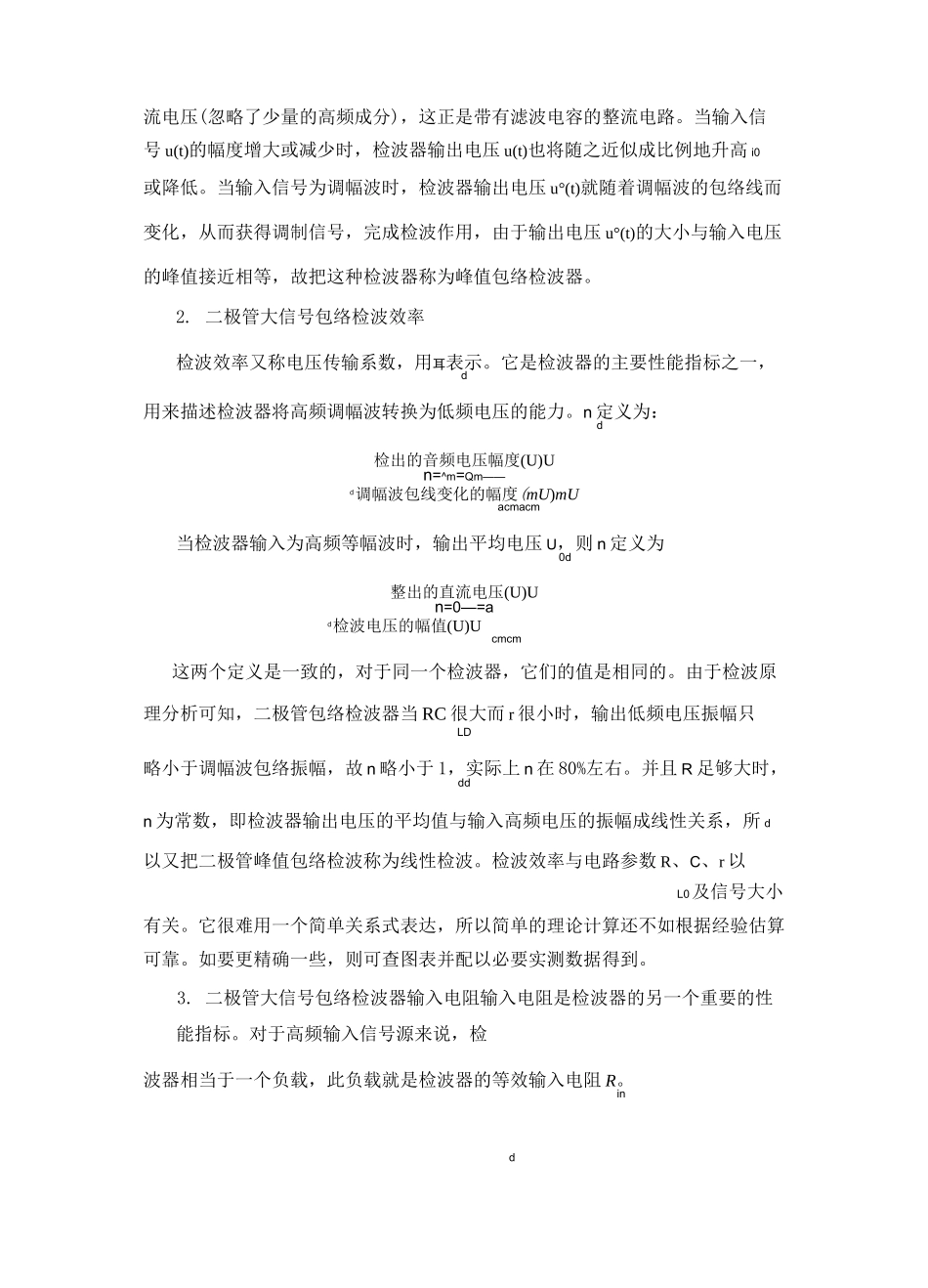

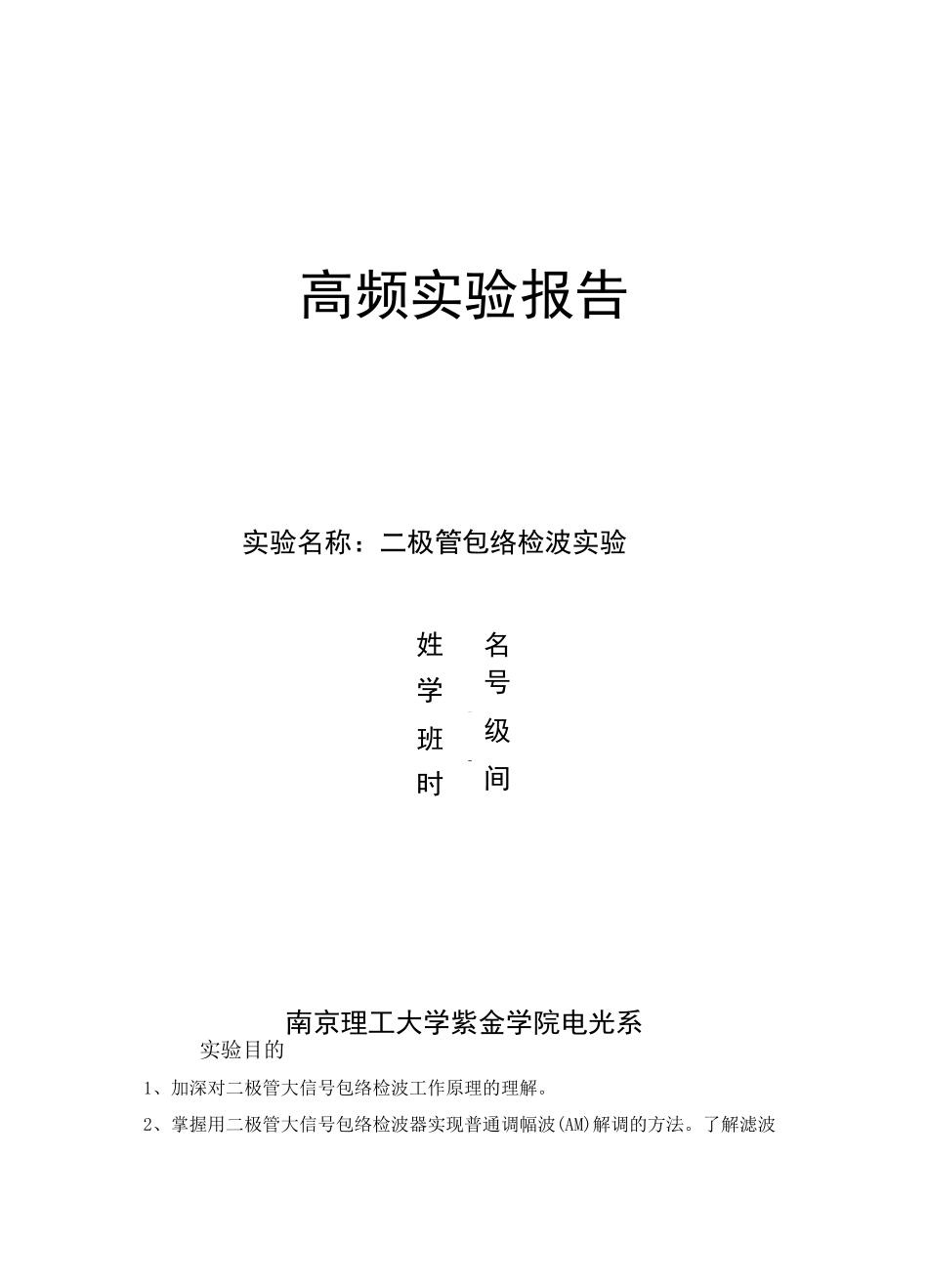

高频实验报告实验名称：二极管包络检波实验姓名：学号：班级：时间：南京理工大学紫金学院电光系实验目的1、加深对二极管大信号包络检波工作原理的理解。2、掌握用二极管大信号包络检波器实现普通调幅波(AM)解调的方法。了解滤波电容数值对 AM 波解调影响。3、了解电路参数对普通调幅波(AM)解调影响。二、实验基本原理与电路1. 二极管大信号包络检波工作原理图 4-1 是二极管大信号包络检波电路，图 4-2 表明了大信号检波的工作原理。输入信号 u(t)为正并超过 C 和 R 上的 u(t)时，二极管导通，信号通过二极管向 Ci10充电，此时 u(t)随充电电压上升而升高。当 u(t)下降且小于 u(t)时，二极管反 0i0向截止，此时停止向 C 充电并通过 R 放电，u(t)随放电而下降。充电时，二极L0管的正向电阻 r 较小，充电较快，u(t)以接近 u(t)上升的速率升高。放电时，D0i因电阻 R 比 r 大的多(通常 R=5〜10kO)，放电慢，故 u(t)的波动小，并保LDL0证基本上接近于 u(t)的幅值。如果 u(t)是高频等幅波，则 u(t)是大小为 U 的直ii00d流电压(忽略了少量的高频成分)，这正是带有滤波电容的整流电路。当输入信号 u(t)的幅度增大或减少时，检波器输出电压 u(t)也将随之近似成比例地升高 i0或降低。当输入信号为调幅波时，检波器输出电压 u°(t)就随着调幅波的包络线而变化，从而获得调制信号，完成检波作用，由于输出电压 u°(t)的大小与输入电压的峰值接近相等，故把这种检波器称为峰值包络检波器。2. 二极管大信号包络检波效率检波效率又称电压传输系数，用耳表示。它是检波器的主要性能指标之一，d用来描述检波器将高频调幅波转换为低频电压的能力。n 定义为：d检出的音频电压幅度(U)Un=^m=Qm——d调幅波包线变化的幅度(mU)mUacmacm当检波器输入为高频等幅波时，输出平均电压 U，则 n 定义为0d整出的直流电压(U)Un=0—=ad检波电压的幅值(U)Ucmcm这两个定义是一致的，对于同一个检波器，它们的值是相同的。由于检波原理分析可知，二极管包络检波器当 RC 很大而 r 很小时，输出低频电压振幅只LD略小于调幅波包络振幅，故 n 略小于 1，实际上 n 在 80%左右。并且 R 足够大时，ddn 为常数，即检波器输出电压的平均值与输入高频电压的振幅成线性关系，所 d以又把二极管峰值包络检波称为线性检波。检波效率与电路参数 R、C、r 以L0及信号大小有关。它很难用一个简单关系式表达，所以简单的理论计算还不如根据经...
