二极管的介绍

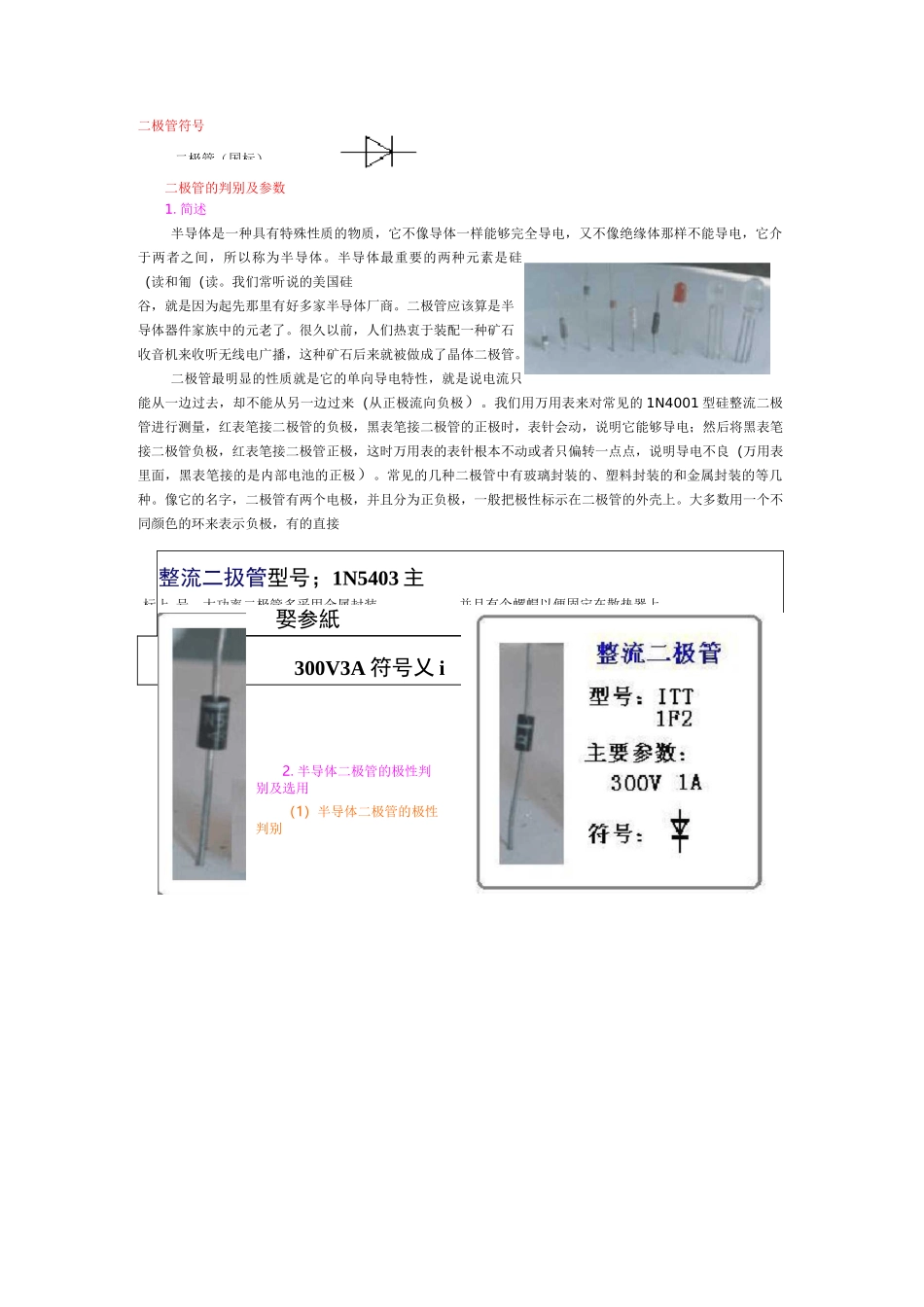

二极管的介绍_第1页
1/10

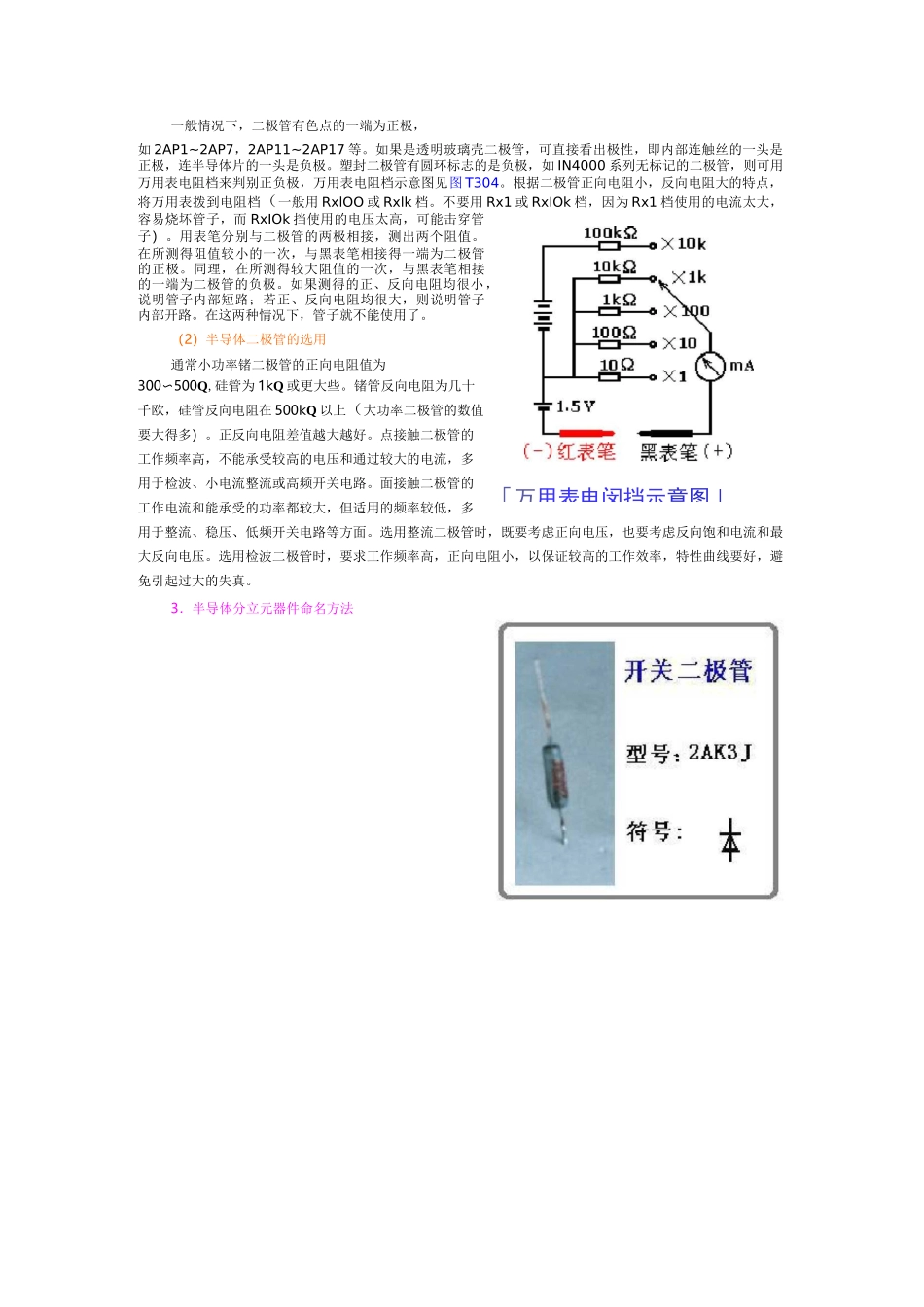

二极管的介绍_第2页
2/10

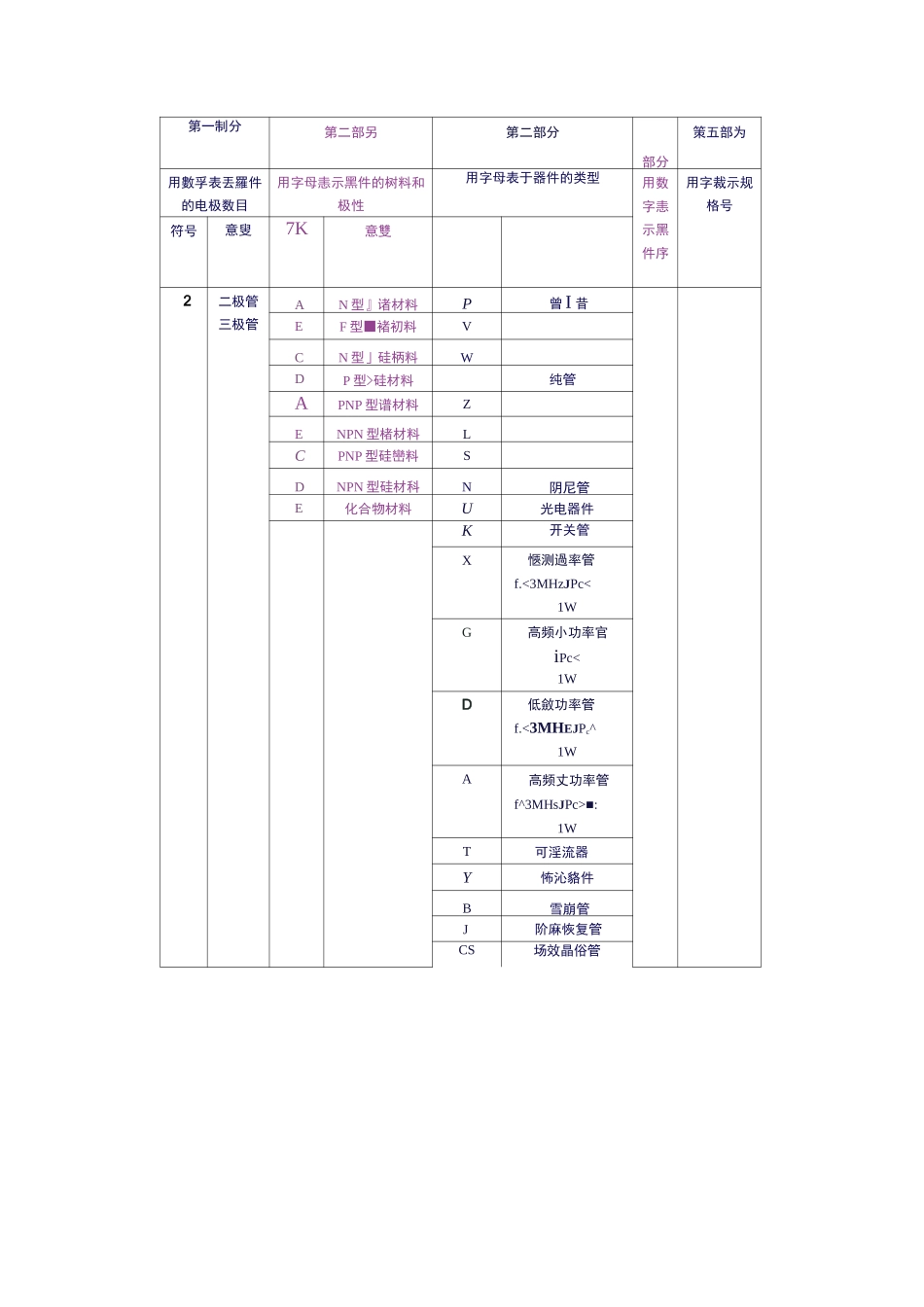

二极管的介绍_第3页
3/10
二极管(国标)标上-号。大功率二极管多采用金属封装,二极管符号二极管的判别及参数1.简述半导体是一种具有特殊性质的物质,它不像导体一样能够完全导电,又不像绝缘体那样不能导电,它介于两者之间,所以称为半导体。半导体最重要的两种元素是硅(读和匍(读。我们常听说的美国硅谷,就是因为起先那里有好多家半导体厂商。二极管应该算是半导体器件家族中的元老了。很久以前,人们热衷于装配一种矿石收音机来收听无线电广播,这种矿石后来就被做成了晶体二极管。二极管最明显的性质就是它的单向导电特性,就是说电流只能从一边过去,却不能从另一边过来(从正极流向负极)。我们用万用表来对常见的 1N4001 型硅整流二极管进行测量,红表笔接二极管的负极,黑表笔接二极管的正极时,表针会动,说明它能够导电;然后将黑表笔接二极管负极,红表笔接二极管正极,这时万用表的表针根本不动或者只偏转一点点,说明导电不良(万用表里面,黑表笔接的是内部电池的正极)。常见的几种二极管中有玻璃封装的、塑料封装的和金属封装的等几种。像它的名字,二极管有两个电极,并且分为正负极,一般把极性标示在二极管的外壳上。大多数用一个不同颜色的环来表示负极,有的直接整流二扱管型号;1N5403 主娶参紙300V3A 符号乂 i2.半导体二极管的极性判别及选用(1)半导体二极管的极性判别并且有个螺帽以便固定在散热器上。「万用表电闵挡示意图」一般情况下,二极管有色点的一端为正极,如 2AP1~2AP7,2AP11~2AP17 等。如果是透明玻璃壳二极管,可直接看出极性,即内部连触丝的一头是正极,连半导体片的一头是负极。塑封二极管有圆环标志的是负极,如 IN4000 系列无标记的二极管,则可用万用表电阻档来判别正负极,万用表电阻档示意图见图 T304。根据二极管正向电阻小,反向电阻大的特点,将万用表拨到电阻档(一般用 RxlOO 或 Rxlk 档。不要用 Rx1 或 RxIOk 档,因为 Rx1 档使用的电流太大,容易烧坏管子,而 RxIOk 挡使用的电压太高,可能击穿管子)。用表笔分别与二极管的两极相接,测出两个阻值。在所测得阻值较小的一次,与黑表笔相接得一端为二极管的正极。同理,在所测得较大阻值的一次,与黑表笔相接的一端为二极管的负极。如果测得的正、反向电阻均很小,说明管子内部短路;若正、反向电阻均很大,则说明管子内部开路。在这两种情况下,管子就不能使用了。(2)半导体二极管的选用通常小功率锗二极管的正向电阻值为300〜500Q,硅...
