矿用水泵的常见类型

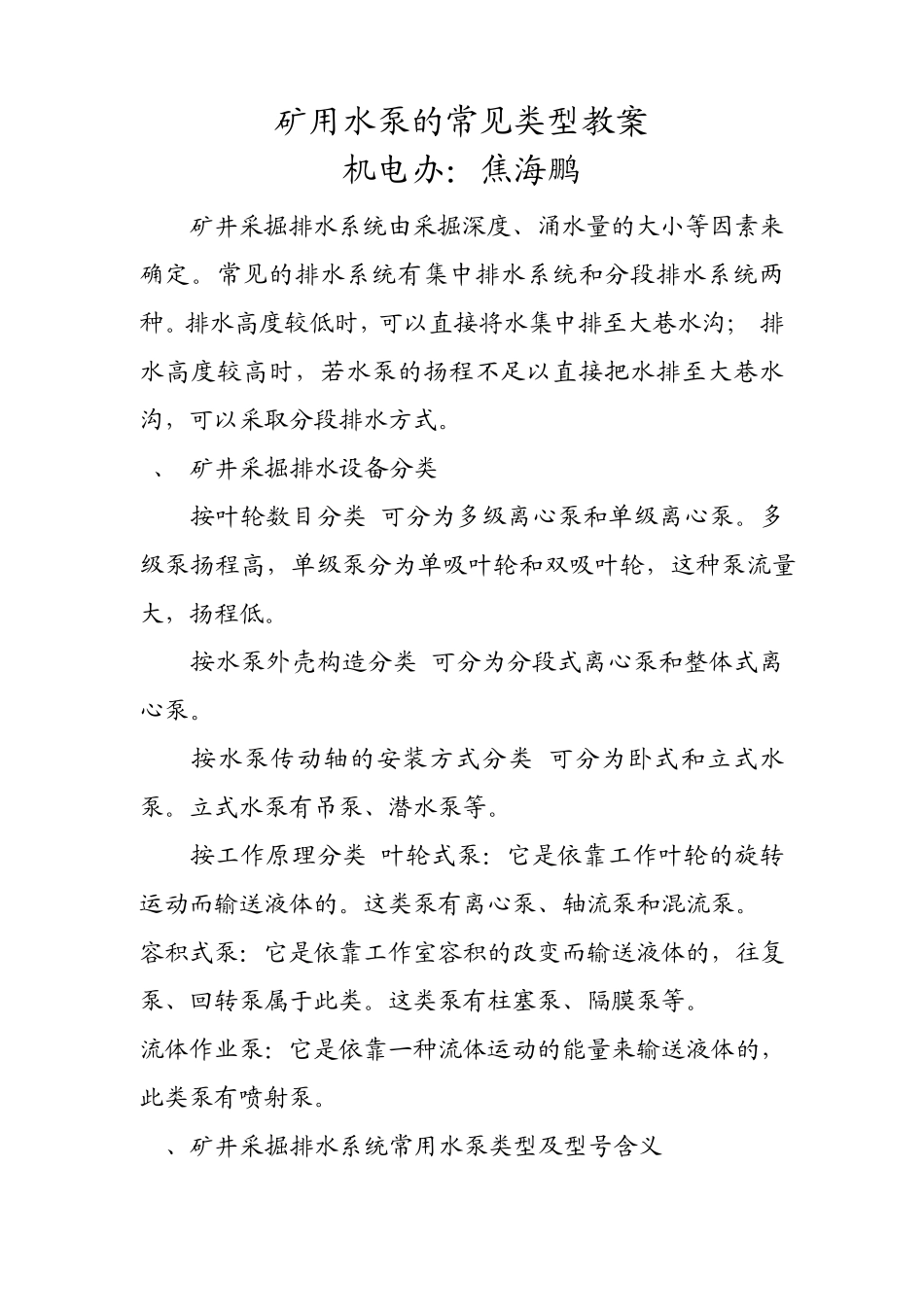

矿用水泵的常见类型教案 机电办：焦海鹏 矿井采掘排水系统由采掘深度、涌水量的大小等因素来确定。常见的排水系统有集中排水系统和分段排水系统两种。排水高度较低时，可以直接将水集中排至大巷水沟； 排水高度较高时，若水泵的扬程不足以直接把水排至大巷水沟，可以采取分段排水方式。 1、 矿井采掘排水设备分类 1.1 按叶轮数目分类 可分为多级离心泵和单级离心泵。多级泵扬程高，单级泵分为单吸叶轮和双吸叶轮，这种泵流量大，扬程低。 1.2 按水泵外壳构造分类 可分为分段式离心泵和整体式离心泵。 1.3 按水泵传动轴的安装方式分类 可分为卧式和立式水泵。立式水泵有吊泵、潜水泵等。 1.4 按工作原理分类 叶轮式泵：它是依靠工作叶轮的旋转运动而输送液体的。这类泵有离心泵、轴流泵和混流泵。 容积式泵：它是依靠工作室容积的改变而输送液体的，往复泵、回转泵属于此类。这类泵有柱塞泵、隔膜泵等。 流体作业泵：它是依靠一种流体运动的能量来输送液体的，此类泵有喷射泵。 2 、矿井采掘排水系统常用水泵类型及型号含义 2.1 多级离心泵 多级离心泵由定子和转子部分组成。水泵的定子部分主要由前段、中段、后段、导水圈、尾盖及轴承架等零部件用螺栓联结而成。水泵的转子部分主要由装在轴上的叶轮和平衡盘组成。整个转子部分支撑在轴两端的圆柱滚子轴承上。泵的前、中、后段间用螺栓固定在一起，各级叶轮及导水圈之间靠叶轮前后的大扣环和小扣环密封。泵轴穿过前后段部分的密封靠填料、填料压盖组成的填料函来完成。水泵的轴向推力采用平衡盘平衡。 该类型水泵常用型号有 MD85- 45×2、MD280- 60×4 等，M表示耐磨，D 表示多级分段式离心泵，第一个数字表示流量，第二个数字表示单级扬程，第三个数字表示级数。 2.2 矿用隔爆型排污、排沙潜水泵 矿井常用的隔爆型排污、 排沙潜水泵有 BQW、 BQS系列，该系列潜水泵能排放高浓度的煤泥、岩粉、灰渣、砂浆等重介质。潜水泵结构型式为整机潜水、机电一体，具有防水、防爆、安装迅速、操作简便等特点。 该类水泵常用的型号有： BQW(S)30- 30- 5.5 BQW(S)75- 20- 7.5 BQW(S)40- 50- 15 BQW(S)50- 50- 18.5 BQW(S)150- 20- 22 BQW(S)80- 80- 37 BQW(S)100- 50- 45 BQW(S)150- 60- 55 BQW(S)150- 80- 75 BQW(S) 300- 50- 90 BQW(S)80- 240- 185（四级泵 ） B 表示隔爆型电泵， Q 表示潜水， W 表示排污， S 表示排沙。...
