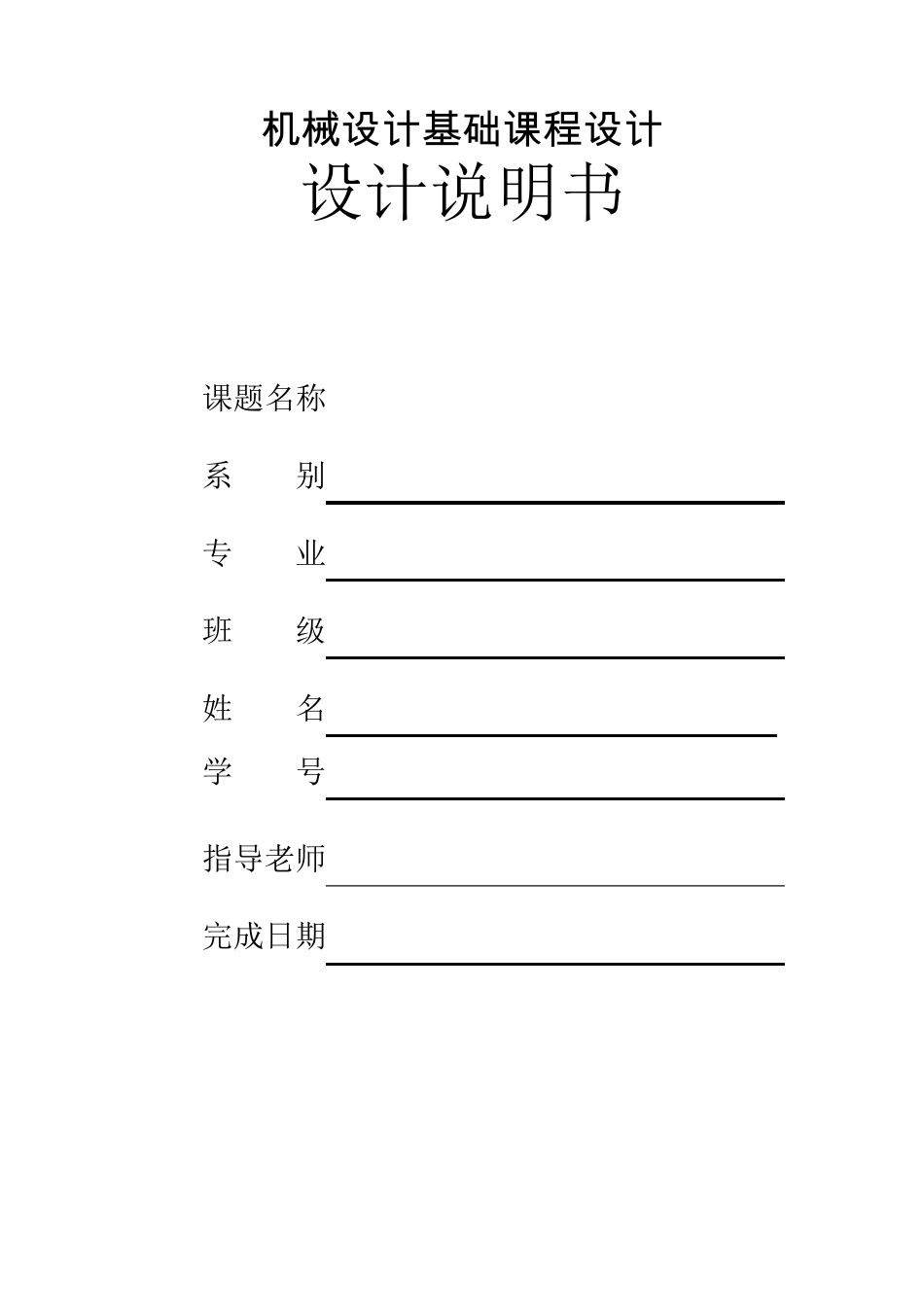

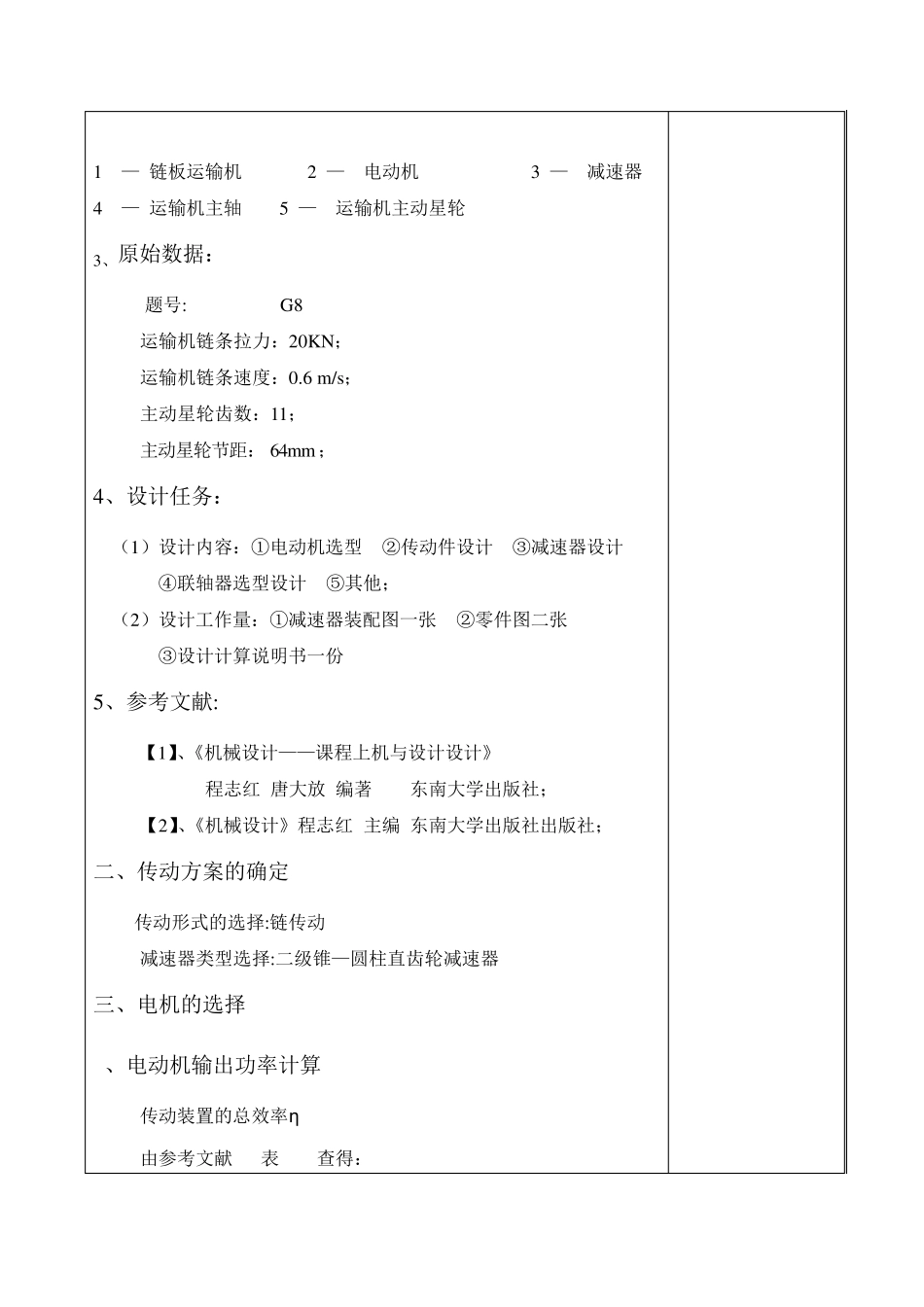

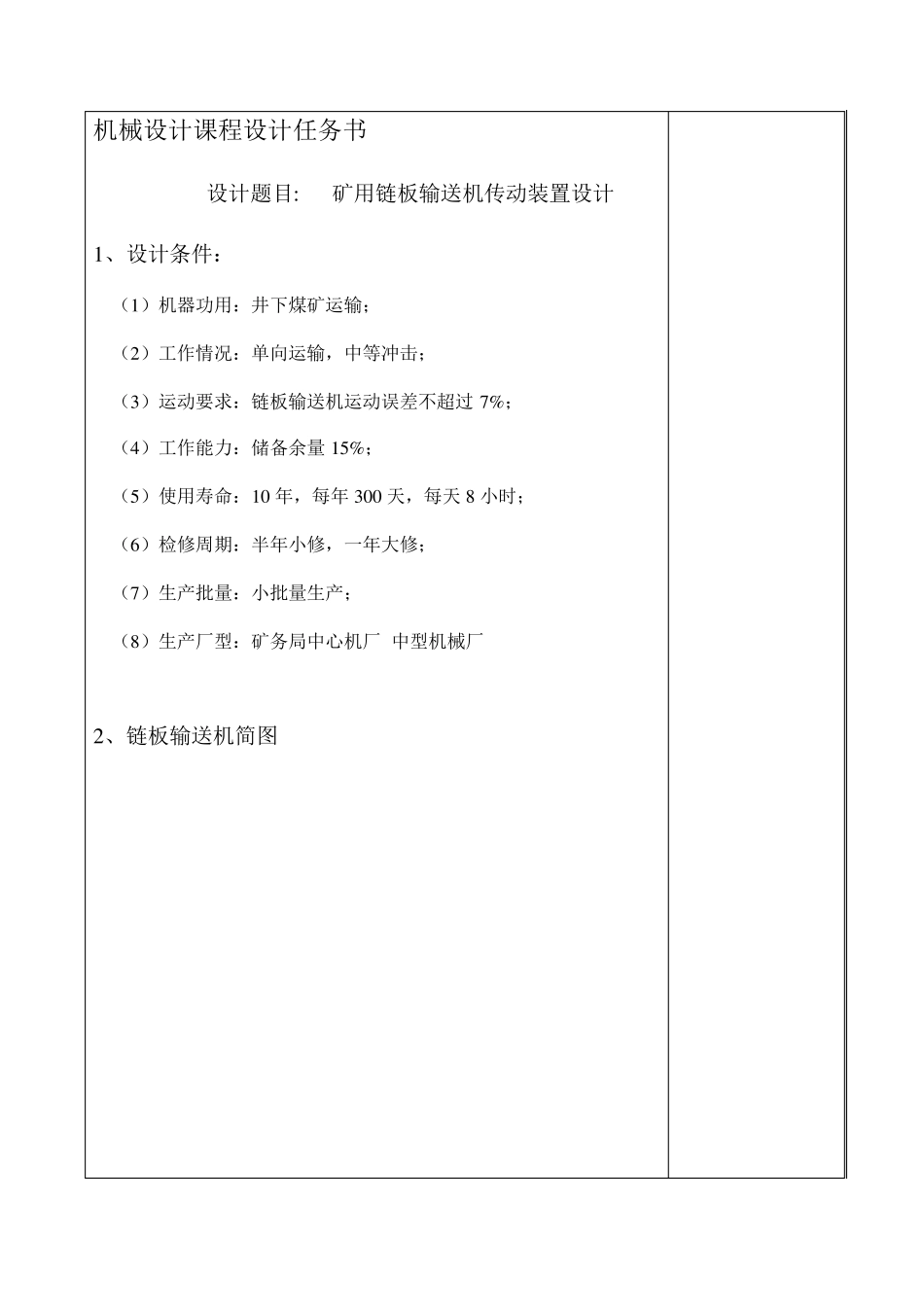

机 械 设 计 基础课程设 计 设计说明书 课题名称 系 别 专 业 班 级 姓 名 学 号 指导老师 完成日期 机械设计课程设计任务书 设计题目: 矿用链板输送机传动装置设计 1、设计条件： （1）机器功用：井下煤矿运输； （2）工作情况：单向运输，中等冲击； （3）运动要求：链板输送机运动误差不超过 7%； （4）工作能力：储备余量 15%； （5）使用寿命：10 年，每年 300 天，每天 8 小时； （6）检修周期：半年小修，一年大修； （7）生产批量：小批量生产； （8）生产厂型：矿务局中心机厂 中型机械厂 2、链板输送机简图 1 — 链板运输机 2 — 电动机 3 — 减速器 4 — 运输机主轴 5 — 运输机主动星轮 3、原始数据： 题号: G8 运输机链条拉力：20KN； 运输机链条速度：0.6 m/s； 主动星轮齿数：11； 主动星轮节距： 64mm； 4、设计任务： （1）设计内容：①电动机选型 ②传动件设计 ③减速器设计 ④联轴器选型设计 ⑤其他； （2）设计工作量：①减速器装配图一张 ②零件图二张 ③设计计算说明书一份 5、参考文献: 【1】、《机械设计——课程上机与设计设计》 程志红 唐大放 编著 东南大学出版社； 【2】、《机械设计》程志红 主编 东南大学出版社出版社； 二、传动方案的确定 传动形式的选择:链传动 减速器类型选择:二级锥—圆柱直齿轮减速器 三、电机的选择 1、电动机输出功率计算 传动装置的总效率η 由参考文献[1]表 9-1查得： 圆柱齿轮传动 8级精度的一般齿轮传动:η1=0.97； 圆锥齿轮传动 8级精度的一般齿轮传动:η2=0.96； 链传动 滚子链:η3=0.96； 联轴器 挠性联轴器:η4=0.992； 滚动轴承 球轴承:η5=0.99； 总效率η =η1η2η3η4η54 =0.97×0.96×0.96×0.992×0.994=0.852 已知工作机上的作用力 F和线速度v 则 P'=Fv/1000η =(20000×0.6)/(1000×0.852)=14.085kw 2、确定电动机的型号 对功率储备系数 K取 1.15 电动机所需额定功率P和电动机输出功率P'有 P=P'K=14.085×1.15=16.20kw 查参考文献[1]表 16-2选择电动机的型号为 Y180M-4， 额定功率18.5kw，满载转速 1470r/min。 四、总传动比及传动比分配 1、总传动比 n'=60×1000v/Zp=60×1000×0.6/11×64=51.14 r/min （1）总传动比：i=n/n'=1470/51.14 η1=0.97 η2=0.96 η3=0.96 η4=0.992 η =0.852 P'=14.085kw P=16.20kw （2）链传动的...
