砂泵选择与计算VIP专享

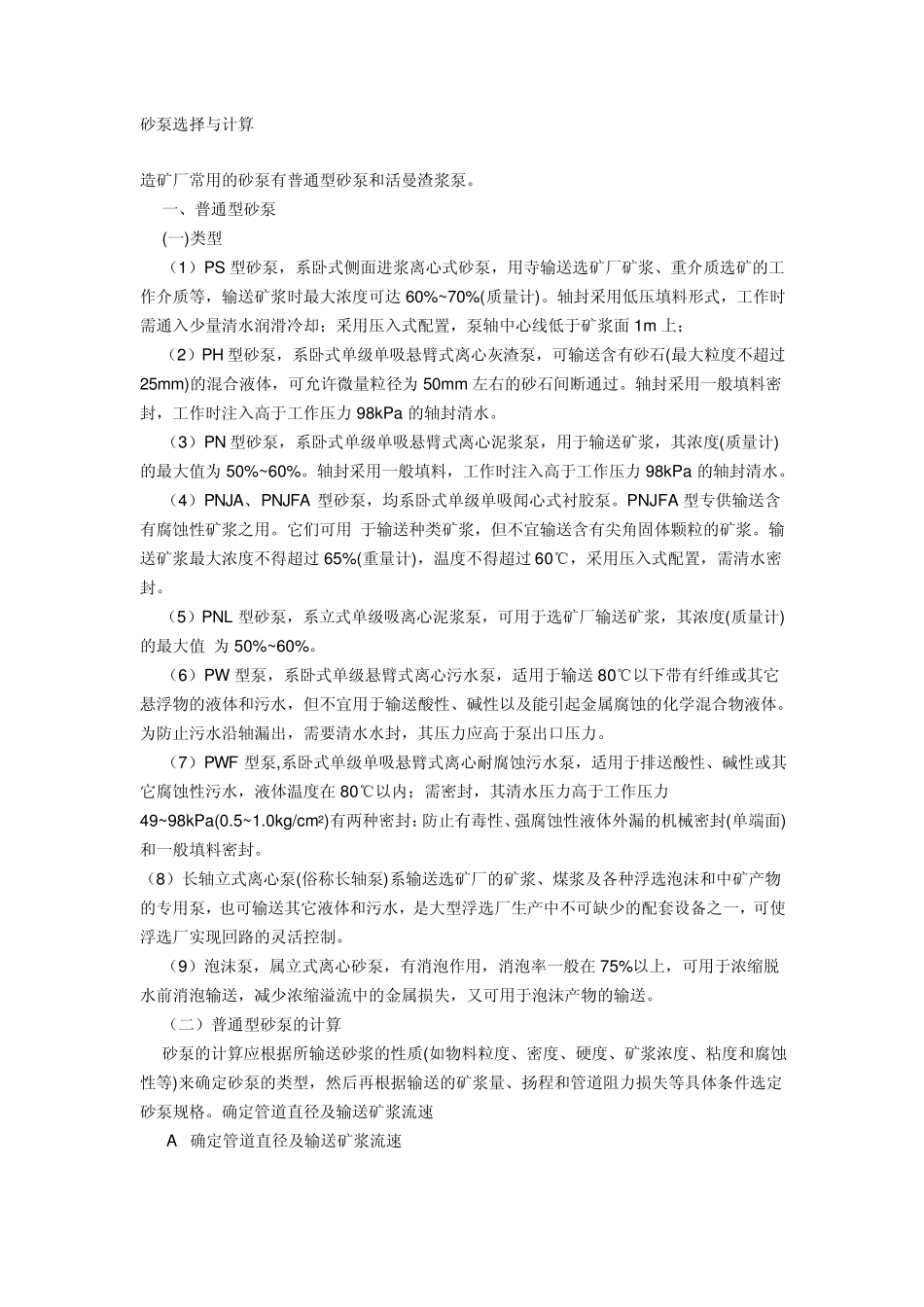

砂泵选择与计算 造矿厂常用的砂泵有普通型砂泵和活曼渣浆泵。 一、普通型砂泵 (一)类型 （1）PS 型砂泵，系卧式侧面进浆离心式砂泵，用寺输送选矿厂矿浆、重介质选矿的工作介质等，输送矿浆时最大浓度可达 60%~70%(质量计)。轴封采用低压填料形式，工作时需通入少量清水润滑冷却；采用压入式配置，泵轴中心线低于矿浆面 1m 上； （2）PH 型砂泵，系卧式单级单吸悬臂式离心灰渣泵，可输送含有砂石(最大粒度不超过25mm)的混合液体，可允许微量粒径为 50mm 左右的砂石间断通过。轴封采用一般填料密封，工作时注入高于工作压力 98kPa 的轴封清水。 （3）PN 型砂泵，系卧式单级单吸悬臂式离心泥浆泵，用于输送矿浆，其浓度(质量计)的最大值为 50%~60%。轴封采用一般填料，工作时注入高于工作压力 98kPa 的轴封清水。 （4）PNJA、PNJFA 型砂泵，均系卧式单级单吸闻心式衬胶泵。PNJFA 型专供输送含有腐蚀性矿浆之用。它们可用 于输送种类矿浆，但不宜输送含有尖角固体颗粒的矿浆。输送矿浆最大浓度不得超过 65%(重量计)，温度不得超过 60℃，采用压入式配置，需清水密封。 （5）PNL 型砂泵，系立式单级吸离心泥浆泵，可用于选矿厂输送矿浆，其浓度(质量计)的最大值 为 50%~60%。 （6）PW 型泵，系卧式单级悬臂式离心污水泵，适用于输送 80℃以下带有纤维或其它悬浮物的液体和污水，但不宜用于输送酸性、碱性以及能引起金属腐蚀的化学混合物液体。为防止污水沿轴漏出，需要清水水封，其压力应高于泵出口压力。 （7）PWF 型泵,系卧式单级单吸悬臂式离心耐腐蚀污水泵，适用于排送酸性、碱性或其它腐蚀性污水，液体温度在 80℃以内；需密封，其清水压力高于工作压力49~98kPa(0.5~1.0kg/cm2)有两种密封：防止有毒性、强腐蚀性液体外漏的机械密封(单端面)和一般填料密封。 （8）长轴立式离心泵(俗称长轴泵)系输送选矿厂的矿浆、煤浆及各种浮选泡沫和中矿产物的专用泵，也可输送其它液体和污水，是大型浮选厂生产中不可缺少的配套设备之一，可使浮选厂实现回路的灵活控制。 （9）泡沫泵，属立式离心砂泵，有消泡作用，消泡率一般在 75%以上，可用于浓缩脱水前消泡输送，减少浓缩溢流中的金属损失，又可用于泡沫产物的输送。 （二）普通型砂泵的计算 砂泵的计算应根据所输送砂浆的性质(如物料粒度、密度、硬度、矿浆浓度、粘度和腐蚀性等)来确定砂泵的类型，然后再根据输送的矿浆量、扬程和管道阻力损失等具体条件选定砂...
