砂浆回弹作业指导书

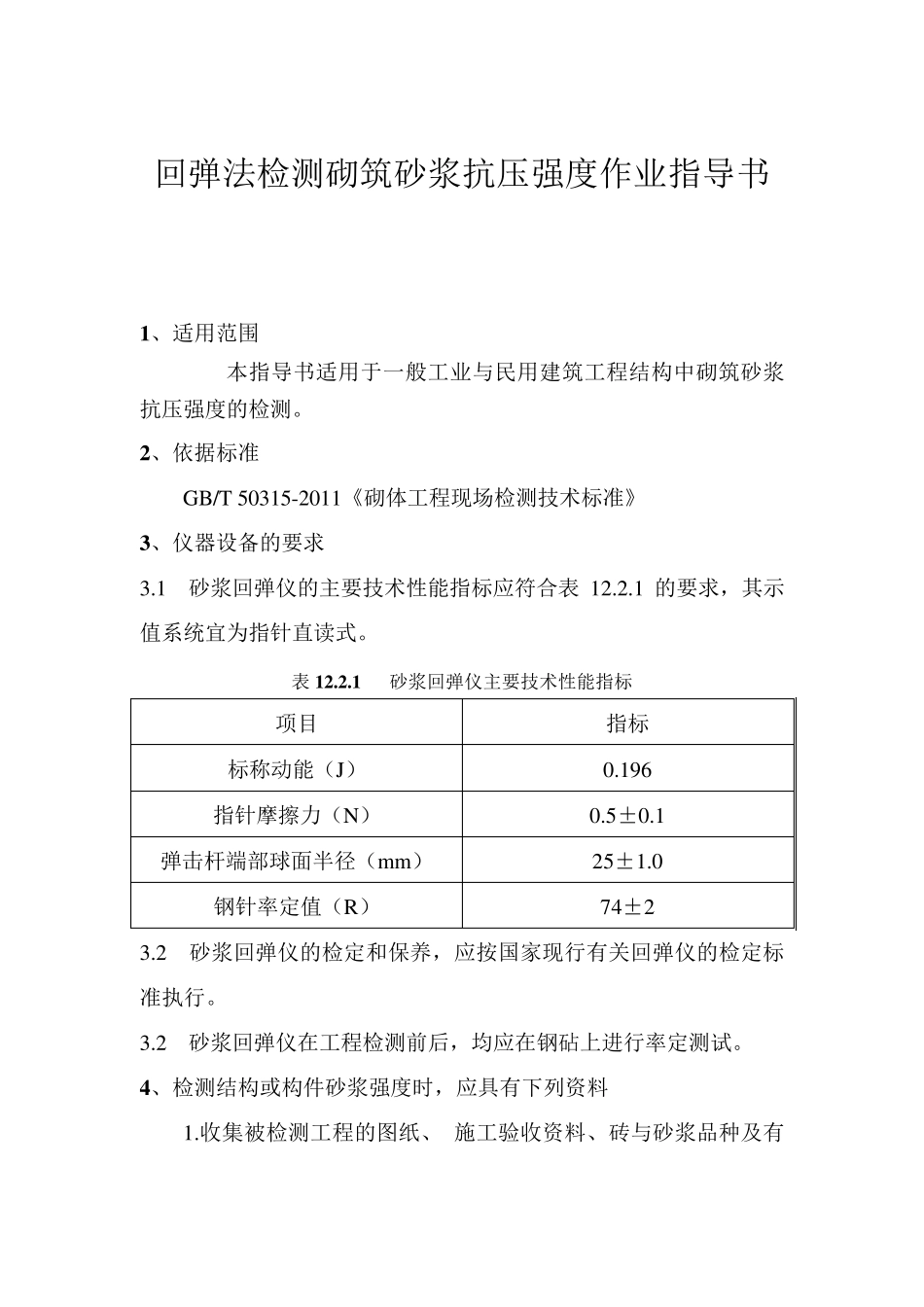

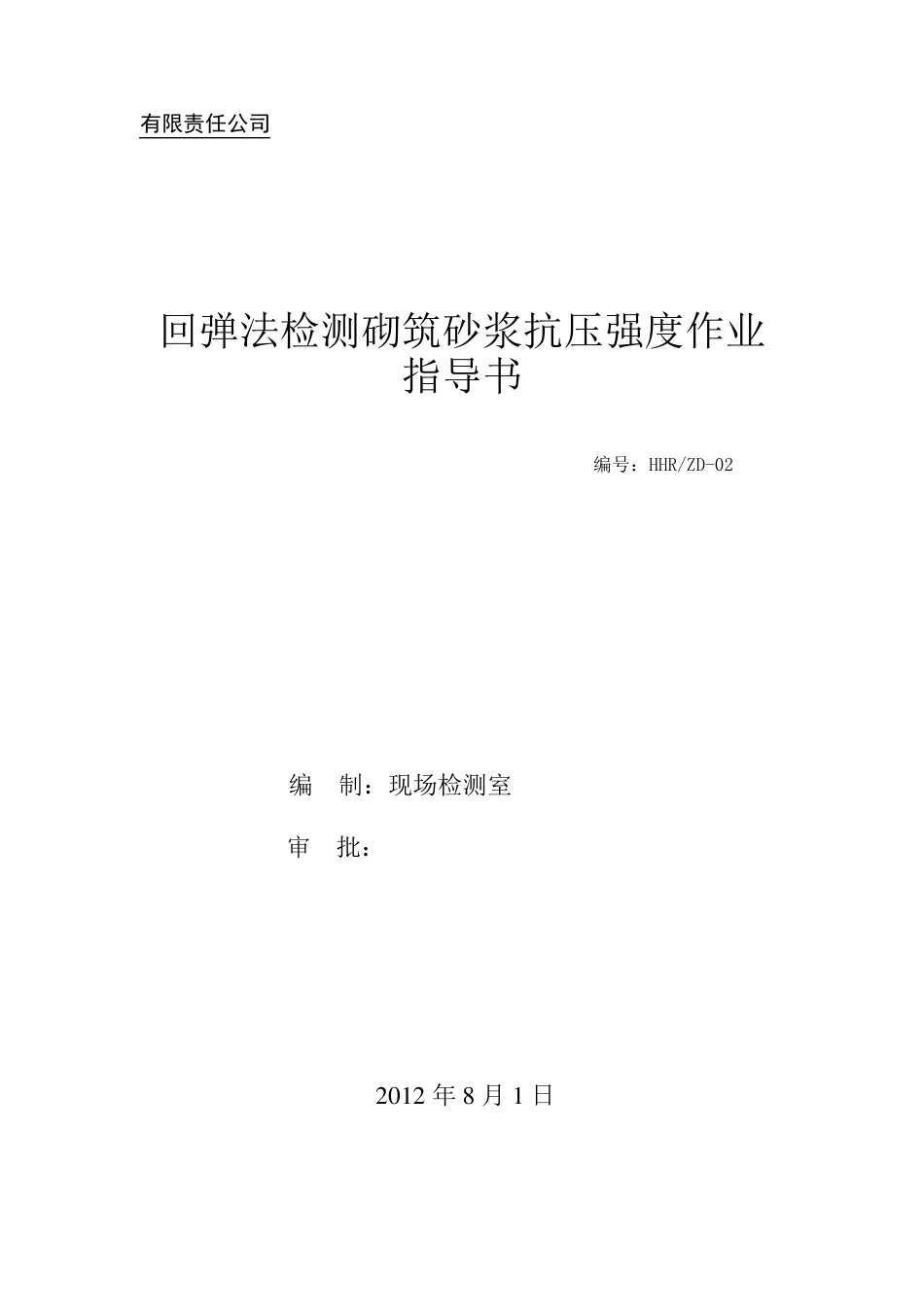

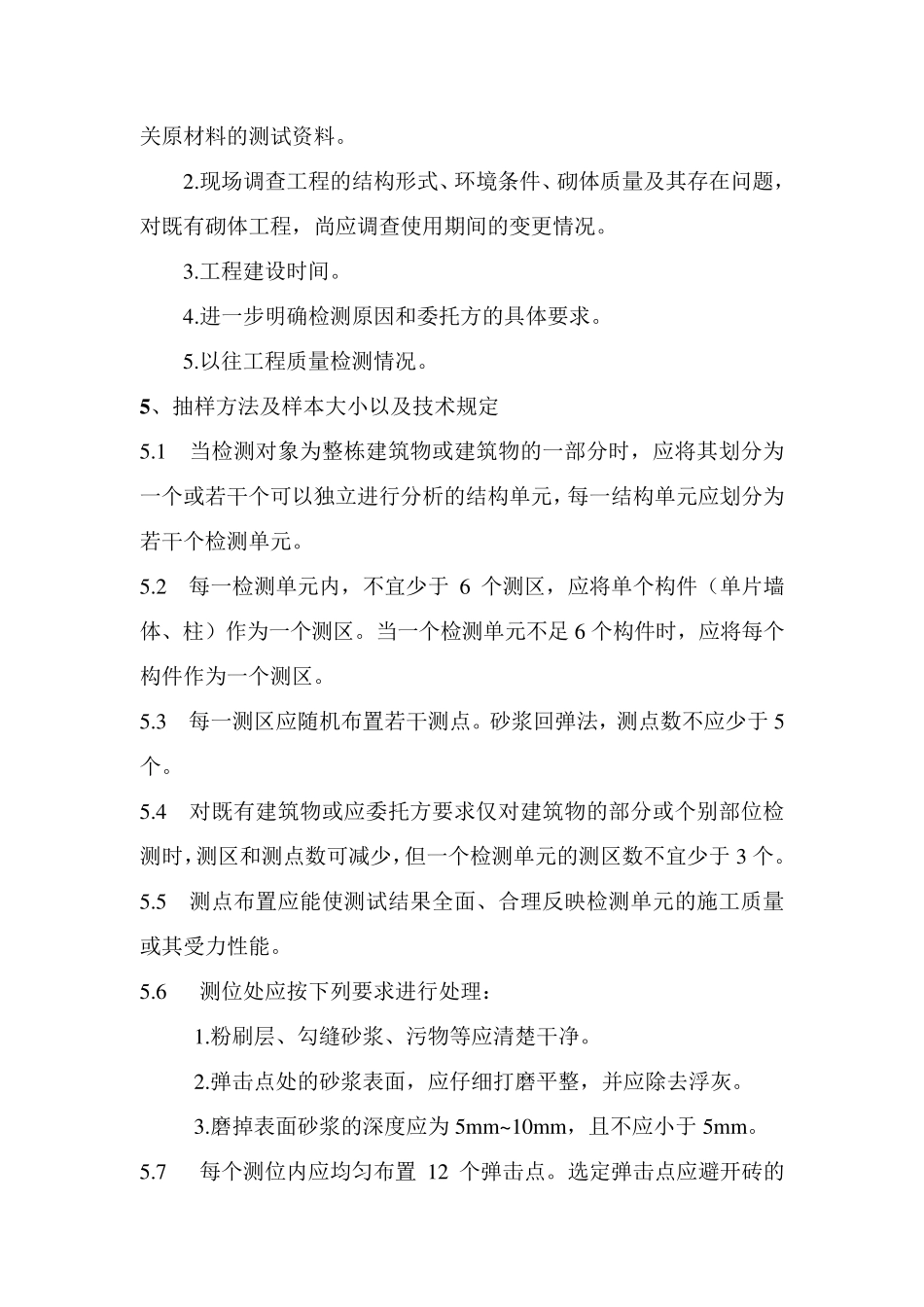

有限责任公司 回弹法检测砌筑砂浆抗压强度作业指导书 编号：HHR/ZD-02 编 制：现场检测室 审 批： 2 0 1 2 年 8 月 1 日 回弹法检测砌筑砂浆抗压强度作业指导书 1 、适用范围 本指导书适用于一般工业与民用建筑工程结构中砌筑砂浆抗压强度的检测。 2 、依据标准 GB/T 50315-2011《砌体工程现场检测技术标准》 3 、仪器设备的要求 3.1 砂浆回弹仪的主要技术性能指标应符合表12.2.1 的要求，其示值系统宜为指针直读式。 表1 2 .2 .1 砂浆回弹仪主要技术性能指标 项目 指标 标称动能（J） 0.196 指针摩擦力（N） 0.5±0.1 弹击杆端部球面半径（m m ） 25±1.0 钢针率定值（R） 74±2 3.2 砂浆回弹仪的检定和保养，应按国家现行有关回弹仪的检定标准执行。 3.2 砂浆回弹仪在工程检测前后，均应在钢砧上进行率定测试。 4 、检测结构或构件砂浆强度时，应具有下列资料 1.收集被检测工程的图纸、 施工验收资料、砖与砂浆品种及有 关原材料的测试资料。 2.现场调查工程的结构形式、环境条件、砌体质量及其存在问题，对既有砌体工程，尚应调查使用期间的变更情况。 3.工程建设时间。 4.进一步明确检测原因和委托方的具体要求。 5.以往工程质量检测情况。 5 、抽样方法及样本大小以及技术规定 5.1 当检测对象为整栋建筑物或建筑物的一部分时，应将其划分为一个或若干个可以独立进行分析的结构单元，每一结构单元应划分为若干个检测单元。 5.2 每一检测单元内，不宜少于 6 个测区，应将单个构件（单片墙体、柱）作为一个测区。当一个检测单元不足 6 个构件时，应将每个构件作为一个测区。 5.3 每一测区应随机布置若干测点。砂浆回弹法，测点数不应少于 5个。 5.4 对既有建筑物或应委托方要求仅对建筑物的部分或个别部位检测时，测区和测点数可减少，但一个检测单元的测区数不宜少于 3 个。 5.5 测点布置应能使测试结果全面、合理反映检测单元的施工质量或其受力性能。 5.6 测位处应按下列要求进行处理： 1.粉刷层、勾缝砂浆、污物等应清楚干净。 2.弹击点处的砂浆表面，应仔细打磨平整，并应除去浮灰。 3.磨掉表面砂浆的深度应为 5mm~10mm，且不应小于 5mm。 5.7 每个测位内应均匀布置 12 个弹击点。选定弹击点应避开砖的 边 缘 、 灰 缝 中 的 气 孔 或 松 动 的 砂 浆 。 相 邻 两 弹 击 点 的 间 距 不 应 小 于20mm。 5.8 在 ...
