砂石料开采与加工方案

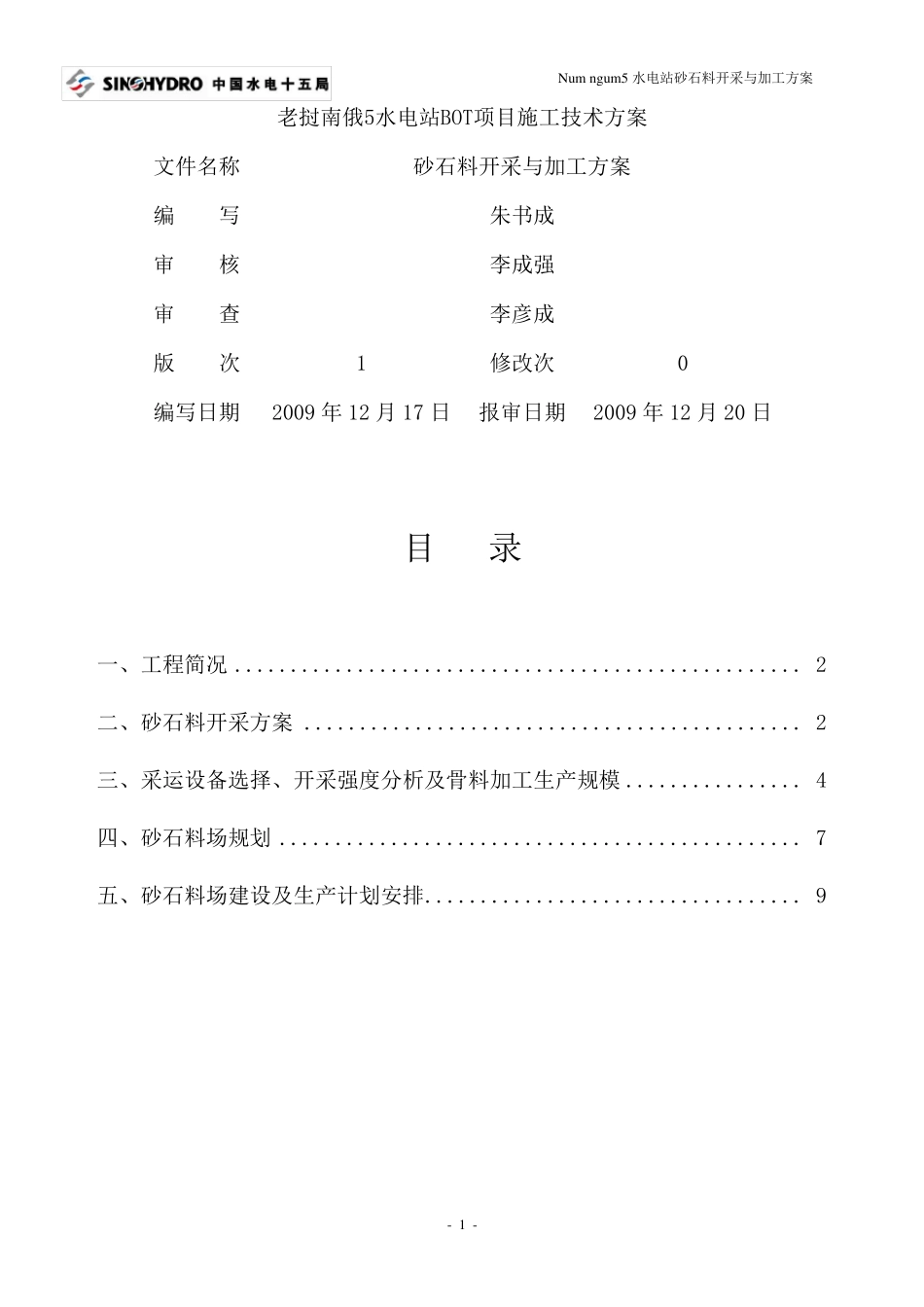

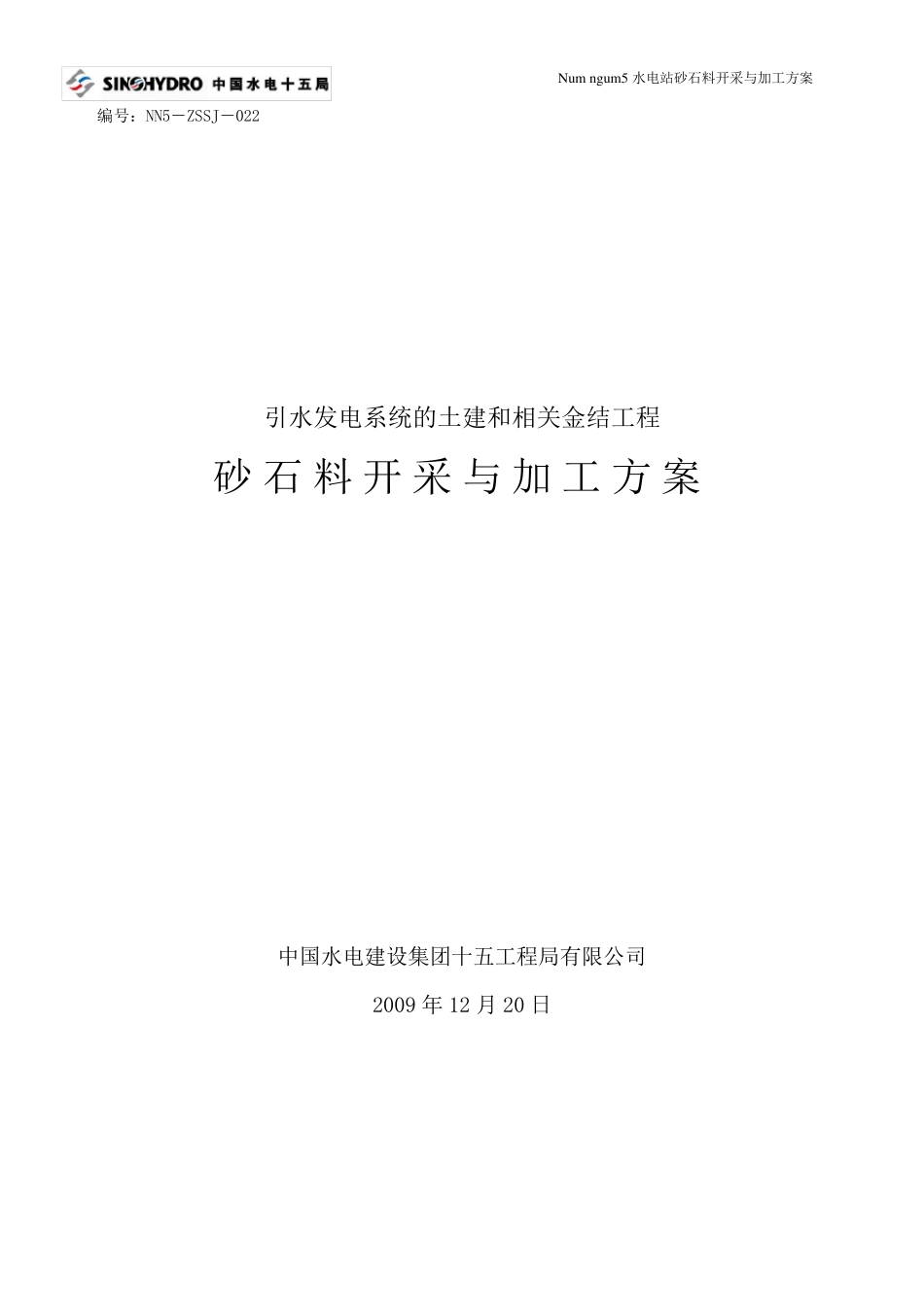

Num ngum5 水电站砂石料开采与加工方案 编号：NN5－ZSSJ－022 引水发电系统的土建和相关金结工程 砂石料开采与 加 工 方 案 中国水电建设集团十五工程局有限公司 2009 年 12 月 20 日 Num ngum5 水电站砂石料开采与加工方案 - 1 - 老挝南俄5水电站BOT项目施工技术方案 文件名称 砂石料开采与加工方案 编 写 朱书成 审 核 李成强 审 查 李彦成 版 次 1 修改次 0 编写日期 2009 年12 月17 日 报审日期 2009 年12 月20 日 目 录 一、工程简况 ................................................... 2 二、砂石料开采方案 ............................................. 2 三、采运设备选择、开采强度分析及骨料加工生产规模 ................ 4 四、砂石料场规划 ............................................... 7 五、砂石料场建设及生产计划安排 .................................. 9 Num ngum5 水电站砂石料开采与加工方案 - 2 - 南俄5 水电站引水发电系统 砂石料开采与加工方案 一、工程简况 南俄5 水电站引水发电系统工程主要包括进水口、引水洞、调压井、压力管道、发电厂房和尾水洞工程，目前各工程均处于开挖和支护阶段（其中进水口开挖还剩 4m 至设计高程；隧洞(包括尾水洞)开挖及支护完成 45%；调压井上室开挖支护完成，井筒反井钻导孔完成），除已完成部分开挖支护工程外，上述工程剩余砼 111581m3，浆砌石工程 7520m3（详见表 1），需要砂石料约 17.3 万 m3（其中砂子 89844m3，碎石83838m 3，具体见《砂石料采购计划》承包［2009］报告 048 号文件），块石9200 m3。 根据我部上报的《关于再次报送牛棚河滩天然砂砾料品质检测结果及相关补充资料的报告》（编号：承包［2009］报告 113 号）文件及贵部对该文件的批复，我部也进行了相应的现场探坑取样，经计算，该料场储量满足工程需要。按施工总体安 排 ，我部已于 2009 年11 月 29 日 开始 砂石料加工设备 基 础 砼浇 筑 ，12 月 4 日 砂石料加工设备 进场。 表 1 砼及浆砌石工程量统计表 工程项 目 砼（含 喷 砼）（m3） 浆砌石（m3） 备 注 进水口 16000 380 施工支洞、交 通 洞 10071 主要是 封 堵 砼 引水洞 42160 压力管道（含 支洞） 15942 调压井 4103 2590 厂房（含 进厂道路 ） 15705 2900 升 压站 400 1650 ...
