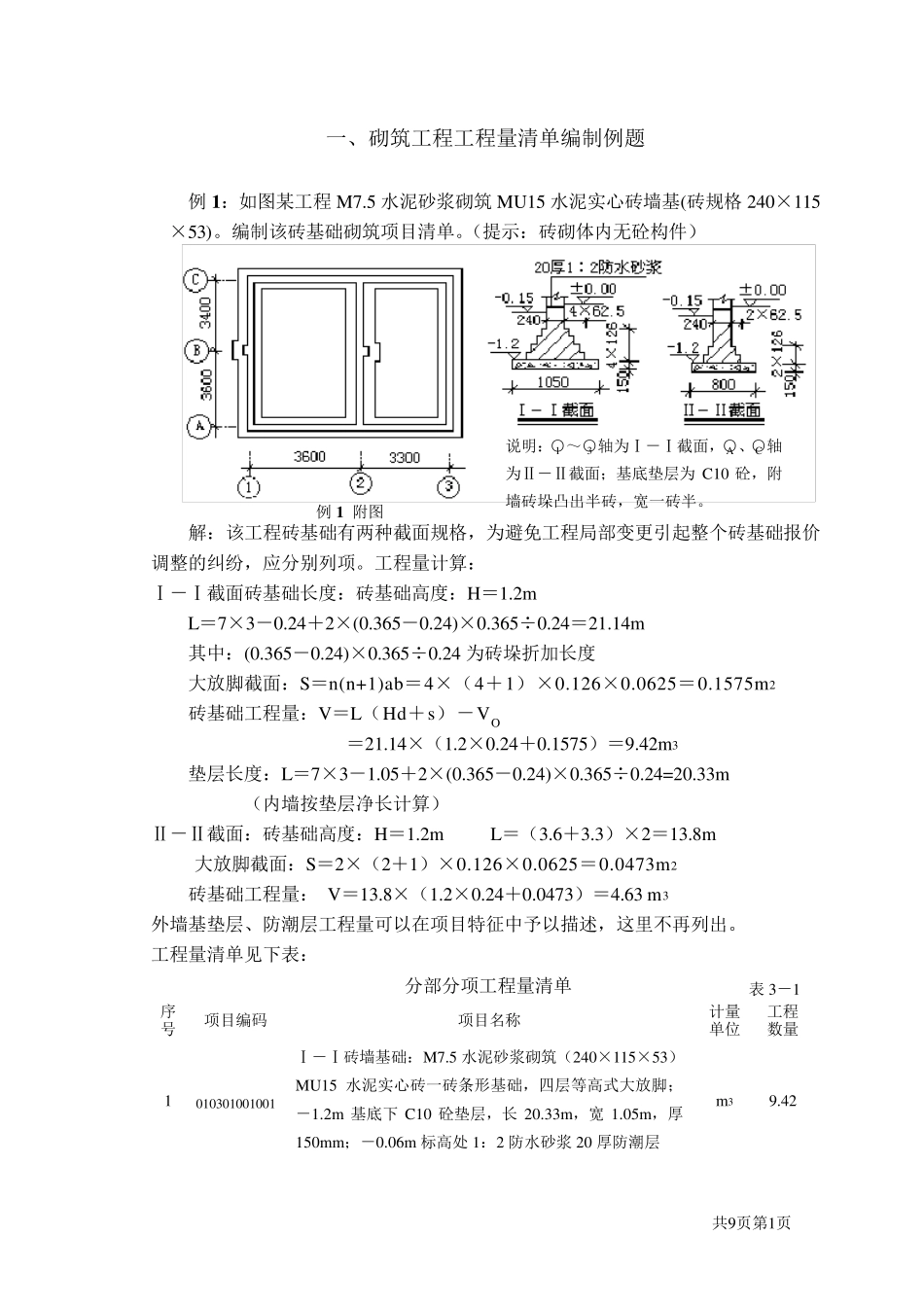

共9页第1页 一、砌筑工程工程量清单编制例题 例1 :如图某工程M7.5 水泥砂浆砌筑MU15 水泥实心砖墙基(砖规格240×115×53)。编制该砖基础砌筑项目清单。(提示:砖砌体内无砼构件) 解:该工程砖基础有两种截面规格,为避免工程局部变更引起整个砖基础报价调整的纠纷,应分别列项。工程量计算: Ⅰ-Ⅰ截面砖基础长度:砖基础高度:H=1.2m L=7×3-0.24+2×(0.365-0.24)×0.365÷0.24=21.14m 其中:(0.365-0.24)×0.365÷0.24 为砖垛折加长度 大放脚截面:S=n(n+1)ab=4×(4+1)×0.126×0.0625=0.1575m2 砖基础工程量:V=L(Hd+s)-VO =21.14×(1.2×0.24+0.1575)=9.42m3 垫层长度:L=7×3-1.05+2×(0.365-0.24)×0.365÷0.24=20.33m (内墙按垫层净长计算) Ⅱ-Ⅱ截面:砖基础高度:H=1.2m L=(3.6+3.3)×2=13.8m 大放脚截面:S=2×(2+1)×0.126×0.0625=0.0473m2 砖基础工程量: V=13.8×(1.2×0.24+0.0473)=4.63 m3 外墙基垫层、防潮层工程量可以在项目特征中予以描述,这里不再列出。 工程量清单见下表: 分部分项工程量清单 表 3-1 序号 项目编码 项目名称 计量单位 工程 数量 1 010301001001 Ⅰ-Ⅰ砖墙基础:M7.5 水泥砂浆砌筑(240×115×53)MU15 水泥实心砖一砖条形基础,四层等高式大放脚;-1.2m 基底下 C10 砼垫层,长 20.33m,宽 1.05m,厚150mm;-0.06m 标高处 1:2 防水砂浆20 厚防潮层 m3 9.42 例1 附图 说明:○1 ~○3 轴为Ⅰ-Ⅰ截面,○A 、○C 轴为Ⅱ-Ⅱ截面;基底垫层为 C10 砼,附墙砖垛凸出半砖,宽一砖半。 共9页第2页 2 010301001002 Ⅱ-Ⅱ砖墙基础:M7.5 水泥砂浆砌筑(240×115×53)MU15 水泥实心砖一砖条形基础,二层等高式大放脚;-1.2m 基底下 C10 砼垫层,长 13.8m,宽 0.8m,厚 150mm;-0.06m 标高处 1:2 防水砂浆20 厚防潮层 m3 4.63 例 2 :某工程实心砖墙工程量清单示例如下表: 砌筑工程工程量清单 表 3-2 序号 项目编码 项目名称 计量单位 工程数量 1 010302001001 实心砖外墙:Mu10 水泥实心砖,墙厚一砖,M5.0 混合砂浆砌筑 m3 120 2 010302001002 实心砖窗下外墙:Mu10 水泥实心砖,墙厚 3/4 砖,M5.0 混合砂浆砌筑;外侧 1:2 水泥砂浆加浆勾缝 m3 8.1 3 010302001003 实心砖内隔墙:Mu10 水泥实心砖,墙厚 3/4 砖,M5.0 混合砂浆...
