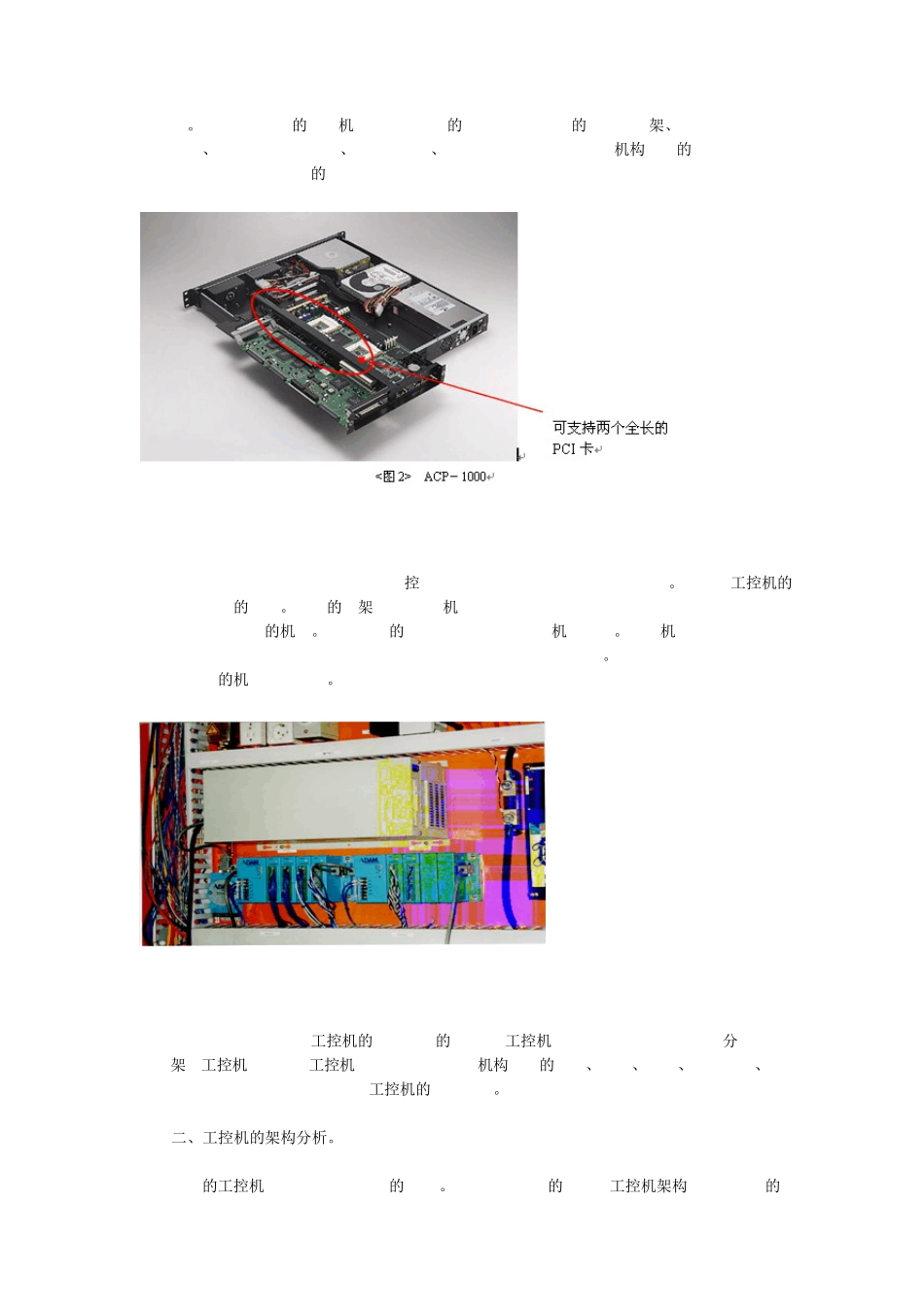

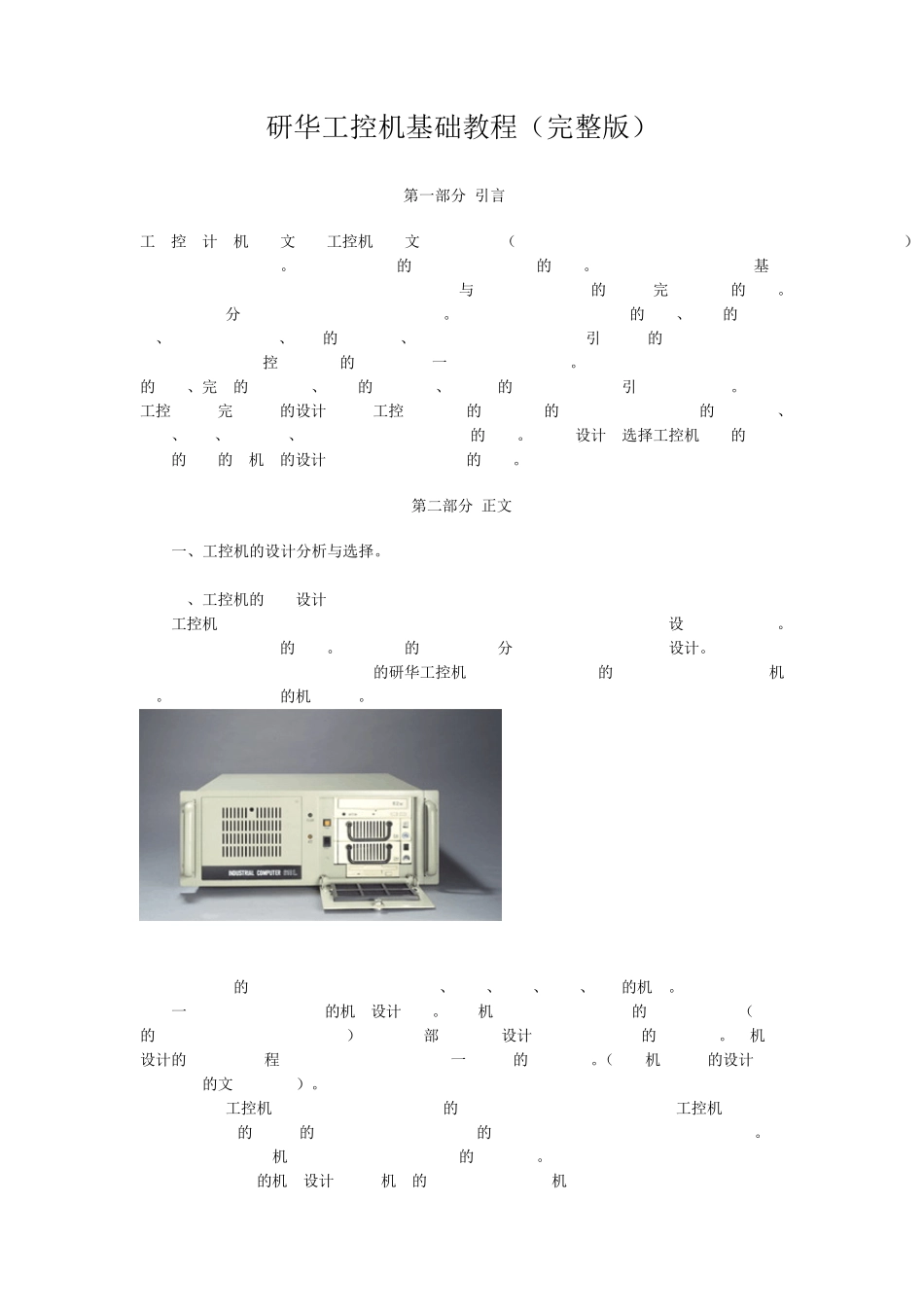

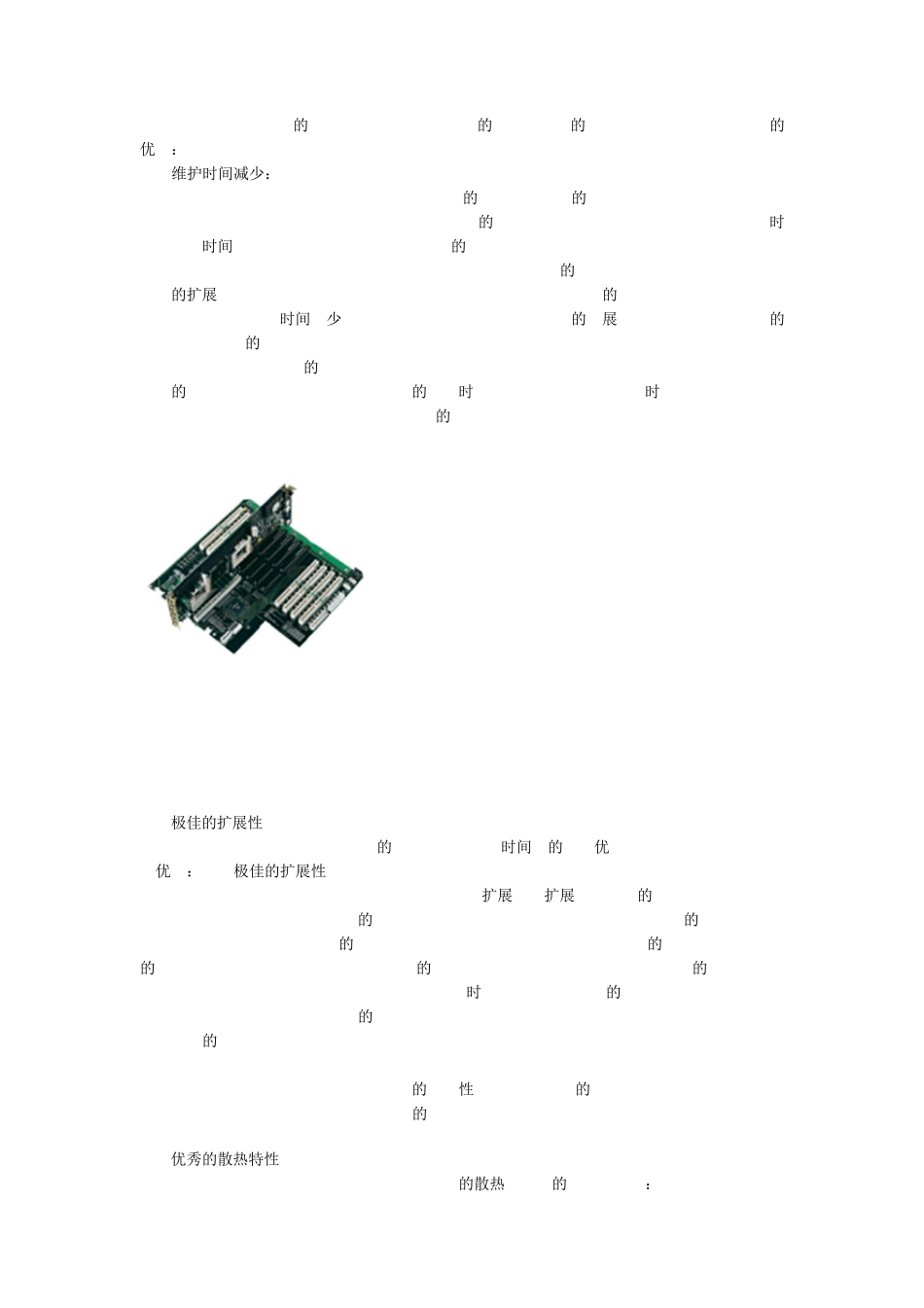

研华工控机基础教程(完整版) 第一部分 引言 工业控制计算机,中文简称工控机,英文简称 IPC(Industry Personal Computer),在工业自动化背景下应运而生。伴随着 PC产业的发展,得到了长足的发展。尽管 IPC在架构上也是基于X86为主,在用户使用端和 PC电脑产业相同,但与个人 PC电脑产业的发展却完全是不同的道路。 个人 PC通常分为家用电脑和商用电脑两大类。对于家用电脑,是以时尚的外形、较高的显卡性能、多媒体显示性能、丰富的扩展性能、多声道声卡等方面作为吸引消费者的卖点,有些高档家用电脑甚至配备遥控器,时尚的音响,俨然一个家庭多媒体中心。对于商用客户,则是通过稳重的外观、完备的售后服务、有限的扩展性能、高速度的运算速度等来吸引商用客户采购。 工控电脑是完全不同的设计理念,工控电脑更多的是在恶劣的环境下使用,对产品的易维护性、散热、防尘、产品周期、甚至尺寸方面都有着严格的要求。因此在设计和选 择 工控机平台的时候,考虑的更多的是机构的设计,然后才是对性能等的考虑。 第二 部分 正 文 一、工控机的设计分析 与选 择 。 1、工控机的尺寸设计 工控机在很多情况下使用是应用于某个系统之中,因此常常被放置在某个设备之中或上架。因此对尺寸有较严格的要求。根据用户的使用情况,分为上架式和壁挂式两种设计。 上架式:现在市场上最为常见的研华工控机IPC-610就是标准的4U高度 19英寸上架式机箱。可以应用在标准的机柜之中。如图 1所示: <图1> IPC-610H 针对客户的不同需求,我们会提供 1U、2U、3U、4U、5U和 7U高度的机箱。 一般来说,在 1U或 2U的机构设计上面。由于机箱体积有限,但 CPU的功耗日益加大(最新的P4CPU功耗已超过 100W),因此内部散热风流设计变成了厂商面临的最大问题。而机构散热设计的功力在很大程度上反映了 一个厂商的技术实力。(关于机构散热的设计我们会在后期的文章中讨论)。 对于 1U工控机,多用于对体积要求较高的电信领域,大多配合上架使用,工控机厂商通过PICMG1.0架构的CPU卡的体积优势,配合 1U高度的蝶型底板,可支持最高 2个 PCI全长卡。从而满足某些要在 1U机箱中集成某些特殊规格卡的用户需求。 对于 4U,7U的机构设计,由于机箱的体积变大,在狭小机箱中面临散热因素已不是主要考虑因素。因此如何合理的利用机箱空间在有限的空间内提供更多的驱动器托架、如何提供多个扩展卡槽位、如何支持双 CPU卡、如何抗振...
