砖板衬里化工设备

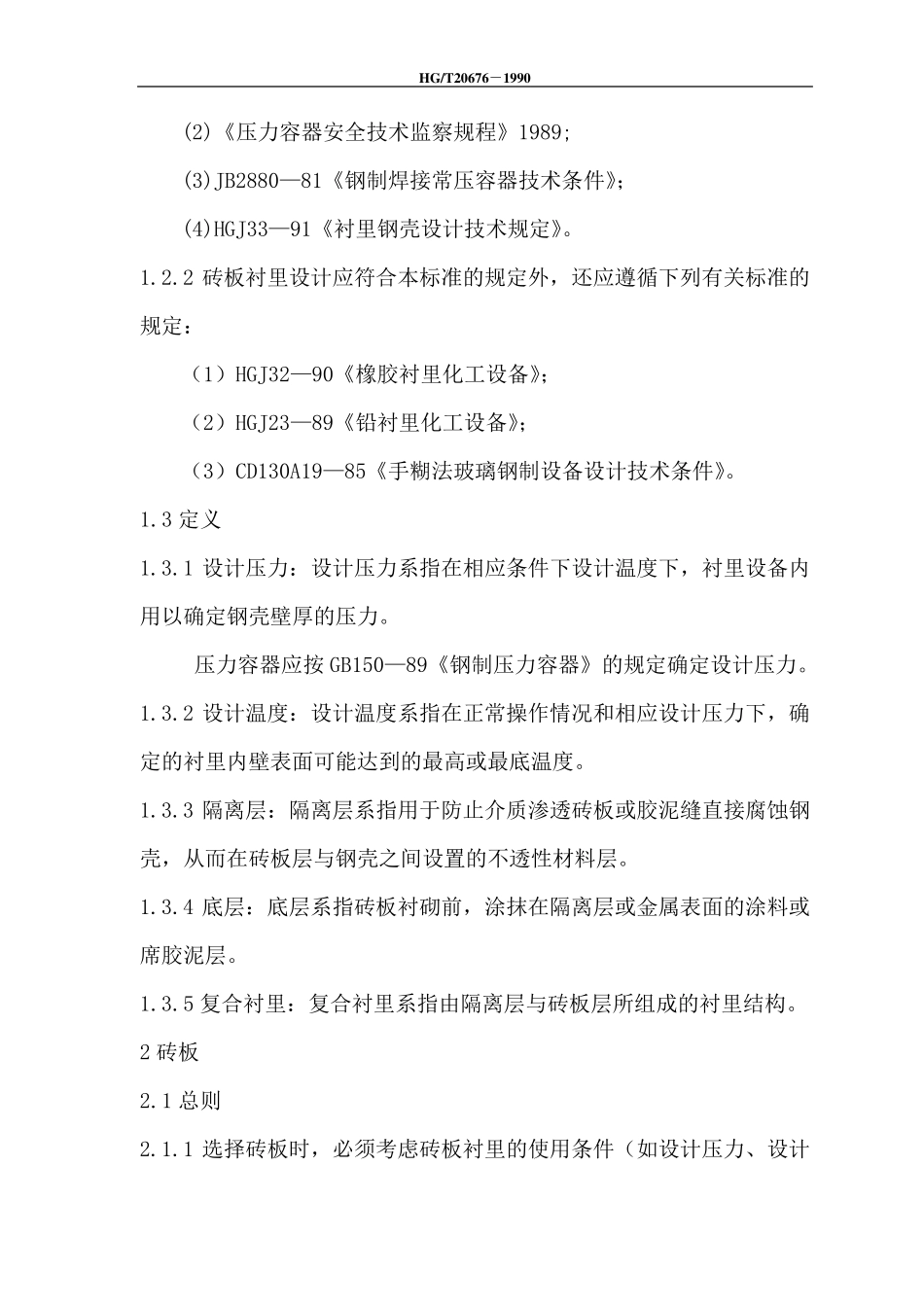

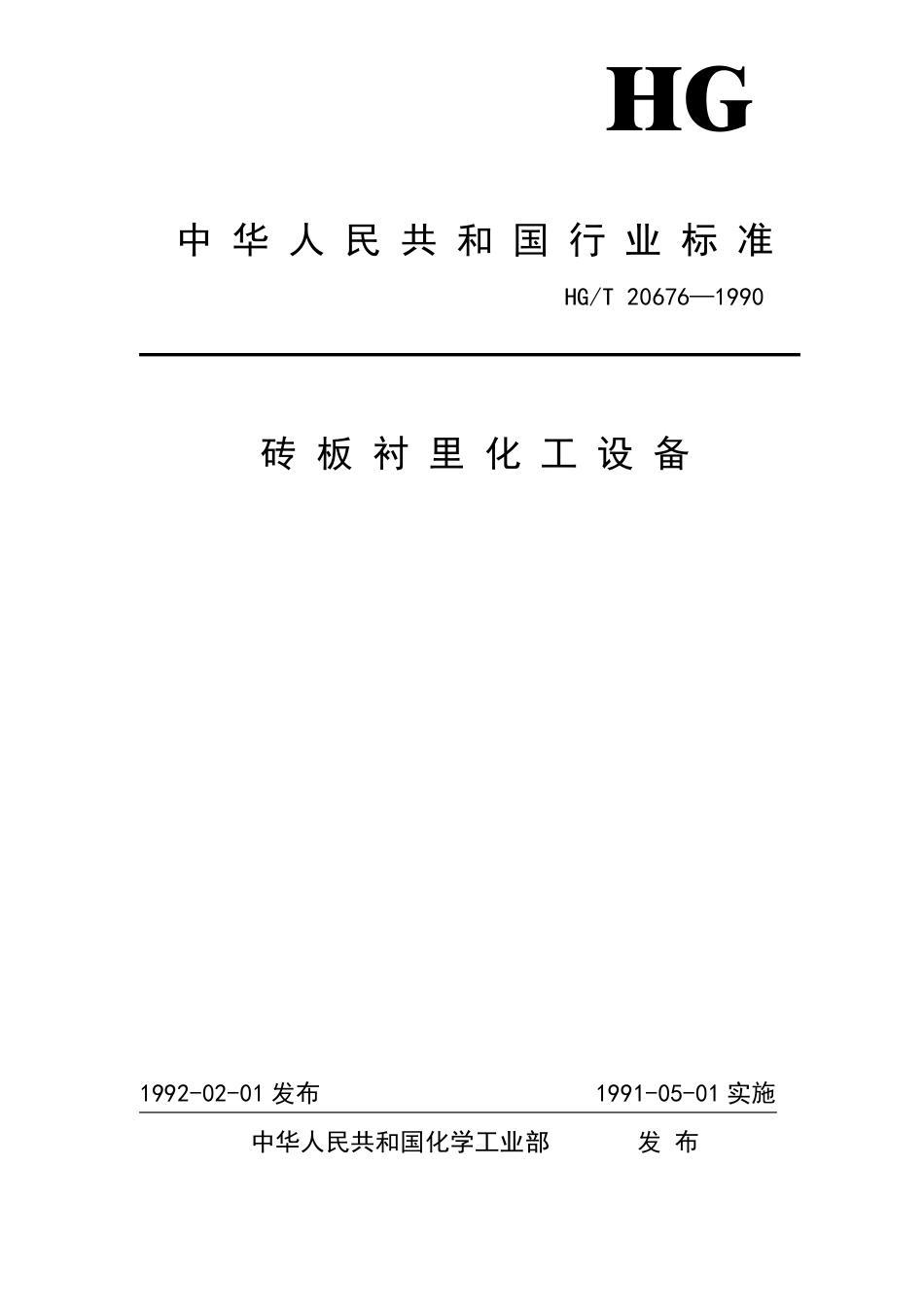

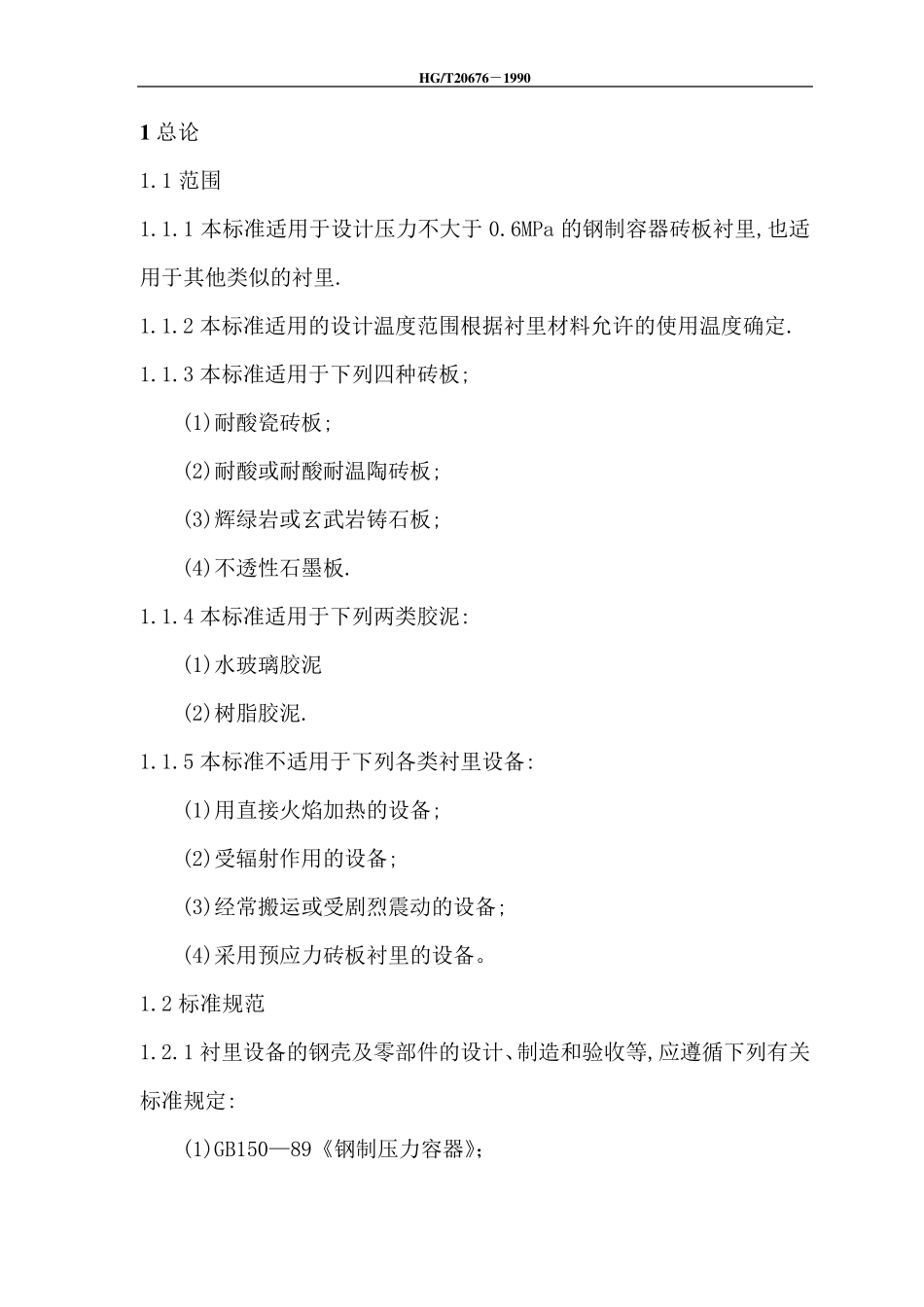

HG 中 华 人 民 共 和 国 行 业 标 准 HG/T 20676—1990 砖 板 衬 里 化 工 设 备 1992-02-01 发布 1991-05-01 实施 中华人民共和国化学工业部 发 布 HG/T20676－1990 1 总论 1.1 范围 1.1.1 本标准适用于设计压力不大于0.6MPa 的钢制容器砖板衬里,也适用于其他类似的衬里. 1.1.2 本标准适用的设计温度范围根据衬里材料允许的使用温度确定. 1.1.3 本标准适用于下列四种砖板; (1)耐酸瓷砖板; (2)耐酸或耐酸耐温陶砖板; (3)辉绿岩或玄武岩铸石板; (4)不透性石墨板. 1.1.4 本标准适用于下列两类胶泥: (1)水玻璃胶泥 (2)树脂胶泥. 1.1.5 本标准不适用于下列各类衬里设备: (1)用直接火焰加热的设备; (2)受辐射作用的设备; (3)经常搬运或受剧烈震动的设备; (4)采用预应力砖板衬里的设备。 1.2 标准规范 1.2.1 衬里设备的钢壳及零部件的设计、制造和验收等,应遵循下列有关标准规定: (1)GB150—89《钢制压力容器》； HG/T20676－1990 (2)《压力容器安全技术监察规程》1989; (3)JB2880—81《钢制焊接常压容器技术条件》； (4)HGJ33—91《衬里钢壳设计技术规定》。 1.2.2 砖板衬里设计应符合本标准的规定外，还应遵循下列有关标准的规定： （1）HGJ32—90《橡胶衬里化工设备》； （2）HGJ23—89《铅衬里化工设备》； （3）CD130A19—85《手糊法玻璃钢制设备设计技术条件》。 1.3 定义 1.3.1 设计压力：设计压力系指在相应条件下设计温度下，衬里设备内用以确定钢壳壁厚的压力。 压力容器应按 GB150—89《钢制压力容器》的规定确定设计压力。 1.3.2 设计温度：设计温度系指在正常操作情况和相应设计压力下，确定的衬里内壁表面可能达到的最高或最底温度。 1.3.3 隔离层：隔离层系指用于防止介质渗透砖板或胶泥缝直接腐蚀钢壳，从而在砖板层与钢壳之间设置的不透性材料层。 1.3.4 底层：底层系指砖板衬砌前，涂抹在隔离层或金属表面的涂料或席胶泥层。 1.3.5 复合衬里：复合衬里系指由隔离层与砖板层所组成的衬里结构。 2 砖板 2.1 总则 2.1.1 选择砖板时，必须考虑砖板衬里的使用条件（如设计压力、设计HG/T20676－1990 温度、介质的腐蚀特性和操作特点）、衬砌工艺以及经济合理性等。 2.1.2 各种砖板的物理机械性能和耐腐蚀性能可参照附录 A。 2.1.3 砖板应符合表 2-1 所列标准的规定。砖、板和管材常用规格可参考附录 B 选用。 表 2-1 砖板材料标准...
