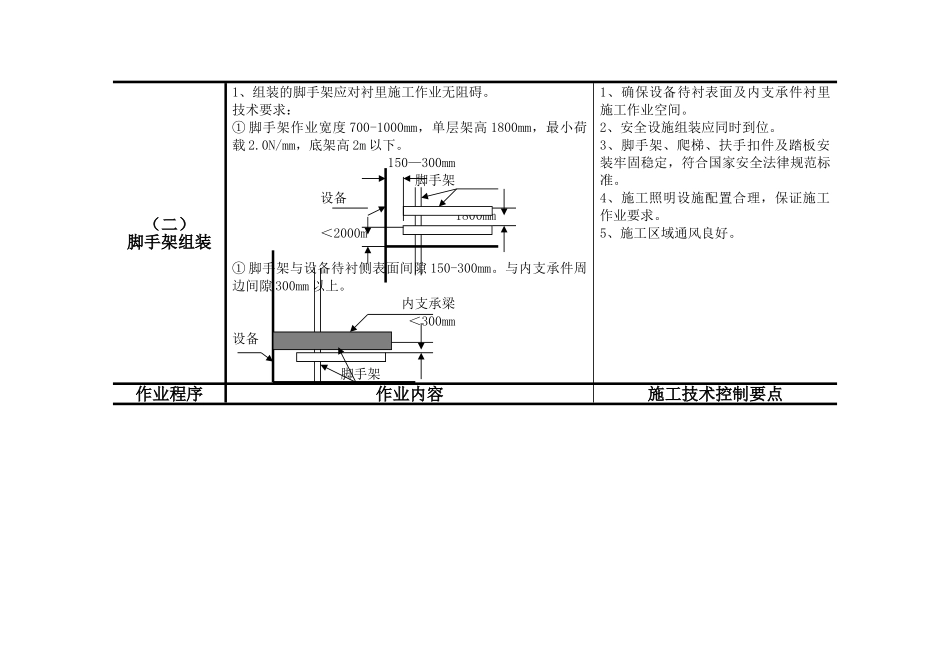

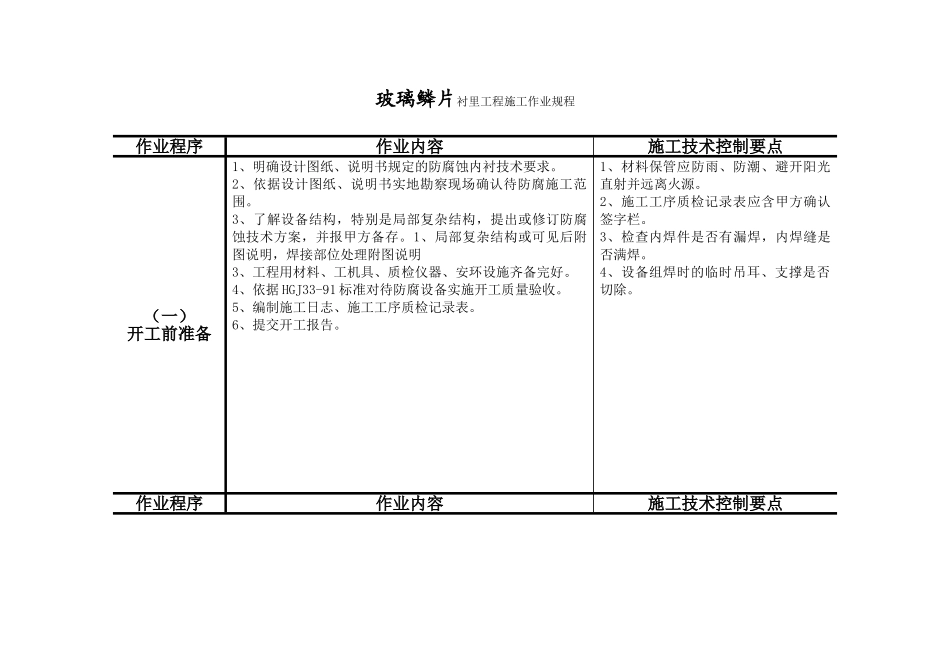

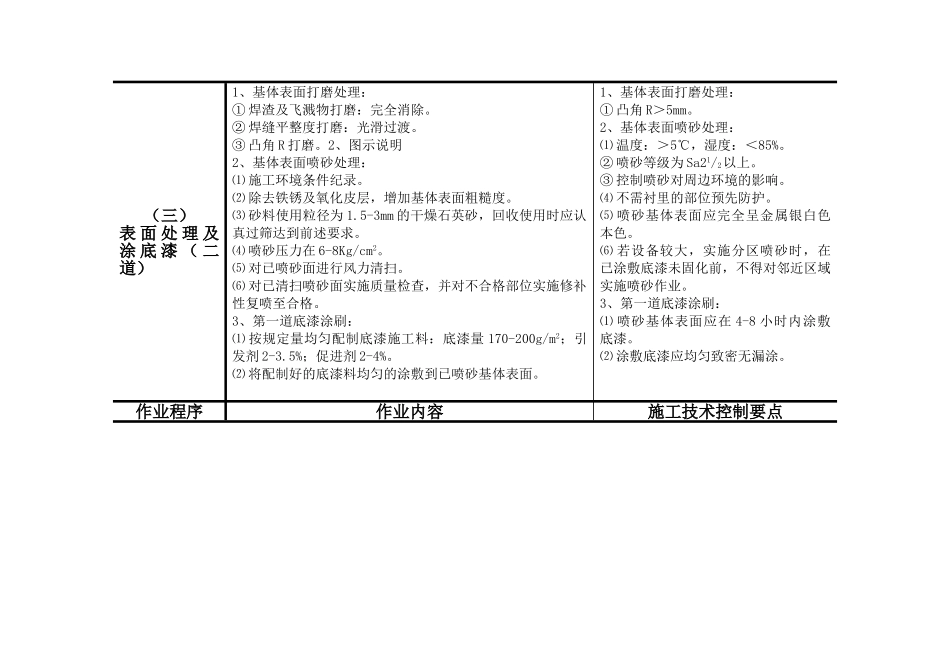

玻璃鳞片衬里工程施工作业规程作业程序作业内容施工技术控制要点（一）开工前准备1、明确设计图纸、说明书规定的防腐蚀内衬技术要求。2、依据设计图纸、说明书实地勘察现场确认待防腐施工范围。3、了解设备结构，特别是局部复杂结构，提出或修订防腐蚀技术方案，并报甲方备存。1、局部复杂结构或可见后附图说明，焊接部位处理附图说明3、工程用材料、工机具、质检仪器、安环设施齐备完好。4、依据 HGJ33-91 标准对待防腐设备实施开工质量验收。5、编制施工日志、施工工序质检记录表。6、提交开工报告。1、材料保管应防雨、防潮、避开阳光直射并远离火源。2、施工工序质检记录表应含甲方确认签字栏。3、检查内焊件是否有漏焊，内焊缝是否满焊。4、设备组焊时的临时吊耳、支撑是否切除。作业程序作业内容施工技术控制要点（二）脚手架组装1、组装的脚手架应对衬里施工作业无阻碍。技术要求：① 脚手架作业宽度 700-1000mm，单层架高 1800mm，最小荷载 2.0N/mm，底架高 2m 以下。 150—300mm 脚手架 设备 1800mm ＜2000m① 脚手架与设备待衬侧表面间隙 150-300mm。与内支承件周边间隙 300mm 以上。 内支承梁 ＜300mm设备 脚手架1、确保设备待衬表面及内支承件衬里施工作业空间。2、安全设施组装应同时到位。3、脚手架、爬梯、扶手扣件及踏板安装牢固稳定，符合国家安全法律规范标准。4、施工照明设施配置合理，保证施工作业要求。5、施工区域通风良好。作业程序作业内容施工技术控制要点（三）表 面 处 理 及涂 底 漆 （ 二道）1、基体表面打磨处理：① 焊渣及飞溅物打磨：完全消除。② 焊缝平整度打磨：光滑过渡。③ 凸角 R 打磨。2、图示说明2、基体表面喷砂处理：⑴ 施工环境条件纪录。⑵ 除去铁锈及氧化皮层，增加基体表面粗糙度。⑶ 砂料使用粒径为 1.5-3mm 的干燥石英砂，回收使用时应认真过筛达到前述要求。⑷ 喷砂压力在 6-8Kg/cm2。⑸ 对已喷砂面进行风力清扫。⑹ 对已清扫喷砂面实施质量检查，并对不合格部位实施修补性复喷至合格。3、第一道底漆涂刷：⑴ 按规定量均匀配制底漆施工料：底漆量 170-200g/m2；引发剂 2-3.5%；促进剂 2-4%。⑵ 将配制好的底漆料均匀的涂敷到已喷砂基体表面。1、基体表面打磨处理：① 凸角 R＞5mm。2、基体表面喷砂处理：⑴ 温度：＞5℃，湿度：＜85%。② 喷砂等级为 Sa21/2以上。③ 控制喷砂对周边环境的影响。⑷ 不需衬里的部位预先防护。⑸ 喷砂基体...
