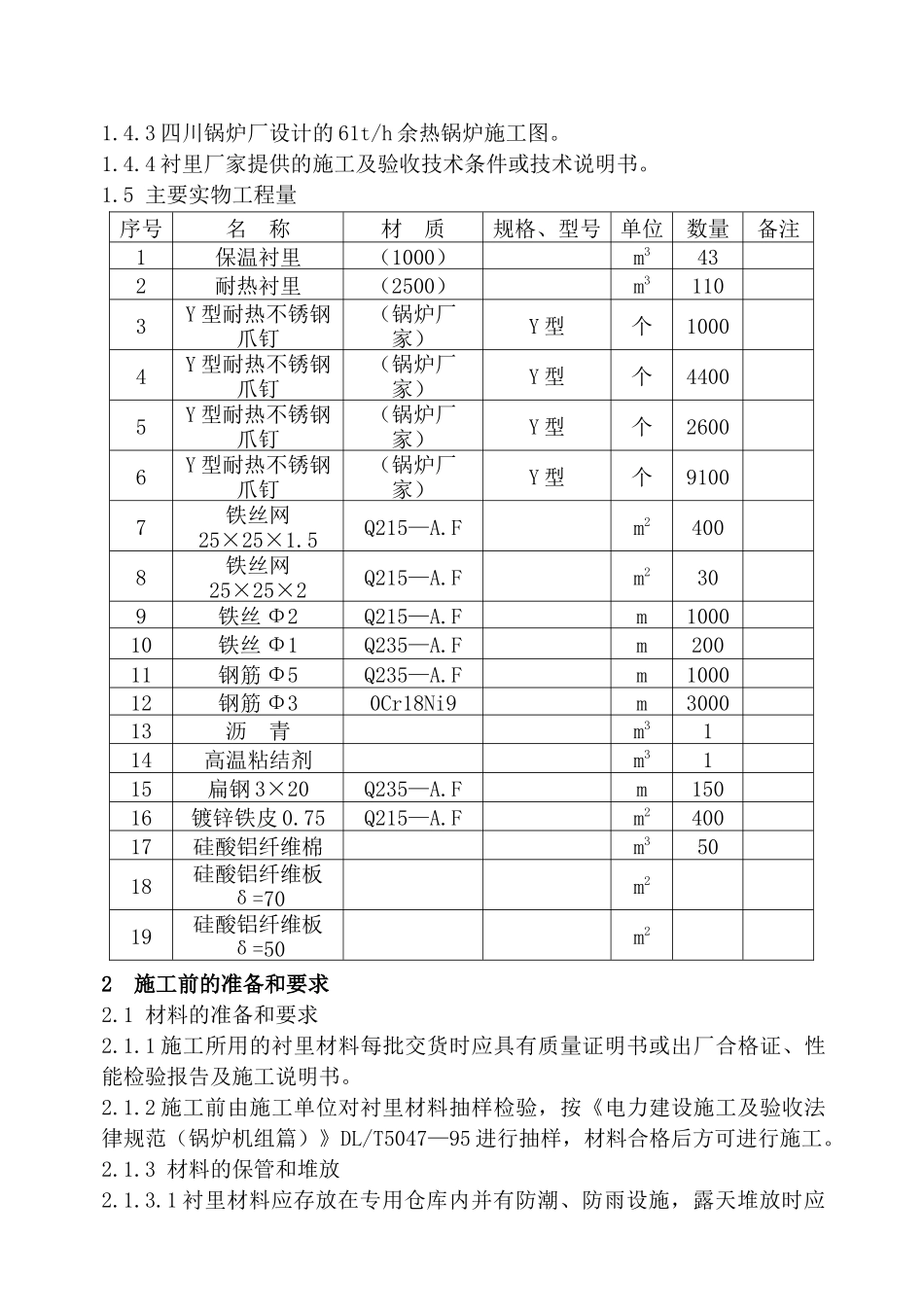

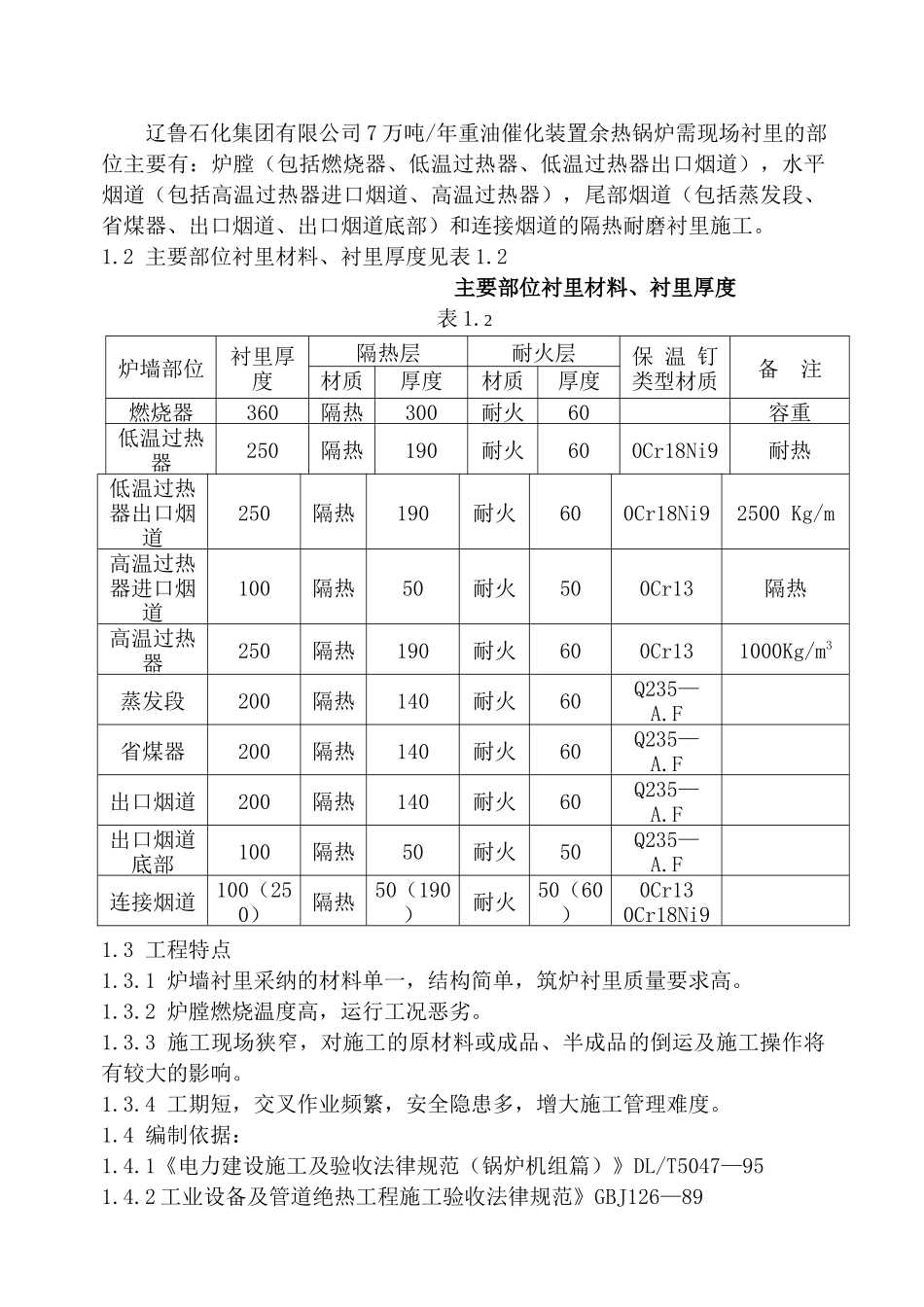

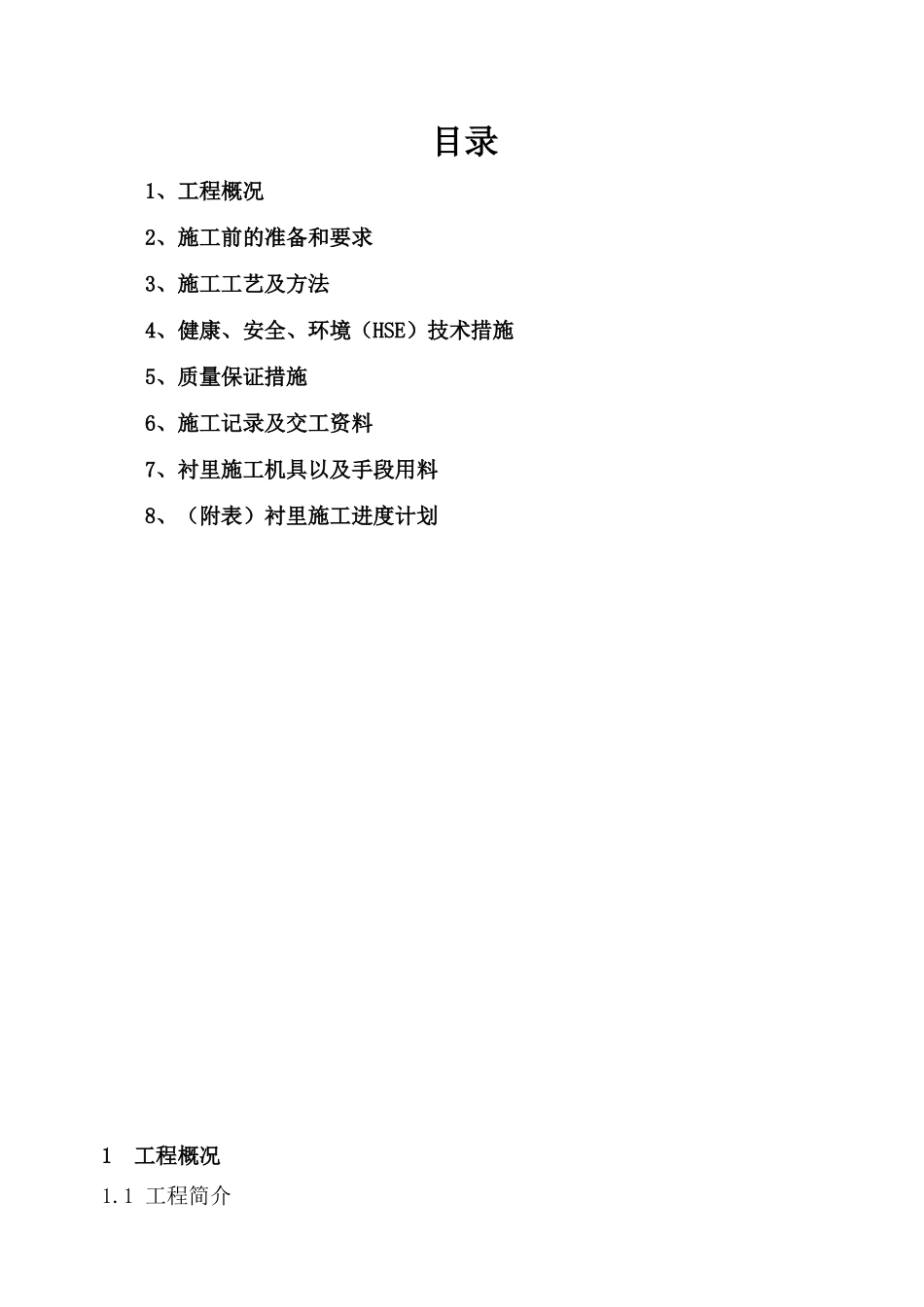

目录1、工程概况2、施工前的准备和要求3、施工工艺及方法4、健康、安全、环境（HSE）技术措施5、质量保证措施6、施工记录及交工资料7、衬里施工机具以及手段用料8、（附表）衬里施工进度计划1 工程概况1.1 工程简介辽鲁石化集团有限公司 7 万吨/年重油催化装置余热锅炉需现场衬里的部位主要有：炉膛（包括燃烧器、低温过热器、低温过热器出口烟道），水平烟道（包括高温过热器进口烟道、高温过热器），尾部烟道（包括蒸发段、省煤器、出口烟道、出口烟道底部）和连接烟道的隔热耐磨衬里施工。1.2 主要部位衬里材料、衬里厚度见表 1.2 主要部位衬里材料、衬里厚度 表 1.2炉墙部位衬里厚度隔热层耐火层保 温 钉类型材质备 注材质厚度材质厚度燃烧器360隔热300耐火60容重低温过热器250隔热190耐火600Cr18Ni9耐热低温过热器出口烟道250隔热190耐火600Cr18Ni92500 Kg/m高温过热器进口烟道100隔热50耐火500Cr13隔热高温过热器250隔热190耐火600Cr131000Kg/m3蒸发段200隔热140耐火60Q235—A.F省煤器200隔热140耐火60Q235—A.F出口烟道200隔热140耐火60Q235—A.F出口烟道底部100隔热50耐火50Q235—A.F连接烟道100（250）隔热50（190）耐火50（60）0Cr13 0Cr18Ni91.3 工程特点1.3.1 炉墙衬里采纳的材料单一，结构简单，筑炉衬里质量要求高。1.3.2 炉膛燃烧温度高，运行工况恶劣。1.3.3 施工现场狭窄，对施工的原材料或成品、半成品的倒运及施工操作将有较大的影响。1.3.4 工期短，交叉作业频繁，安全隐患多，增大施工管理难度。1.4 编制依据：1.4.1《电力建设施工及验收法律规范（锅炉机组篇）》DL/T5047—951.4.2 工业设备及管道绝热工程施工验收法律规范》GBJ126—89 1.4.3 四川锅炉厂设计的 61t/h 余热锅炉施工图。1.4.4 衬里厂家提供的施工及验收技术条件或技术说明书。1.5 主要实物工程量序号名 称材 质规格、型号单位数量备注1保温衬里（1000）m3432耐热衬里（2500）m31103Y 型耐热不锈钢爪钉（锅炉厂家）Y 型个10004Y 型耐热不锈钢爪钉（锅炉厂家）Y 型个44005Y 型耐热不锈钢爪钉（锅炉厂家）Y 型个26006Y 型耐热不锈钢爪钉（锅炉厂家）Y 型个91007铁丝网25×25×1.5Q215—A.Fm24008铁丝网25×25×2Q215—A.Fm2309铁丝 Φ2Q215—A.Fm100010铁丝 Φ1Q235—A.Fm20011钢筋 Φ5Q235—A.Fm100012钢筋 Φ30Cr18Ni9m300013沥 青m3114高温粘结剂m3115扁钢 3×20Q235—A.Fm15016镀锌铁皮 0.75Q215—A.Fm240017硅...
