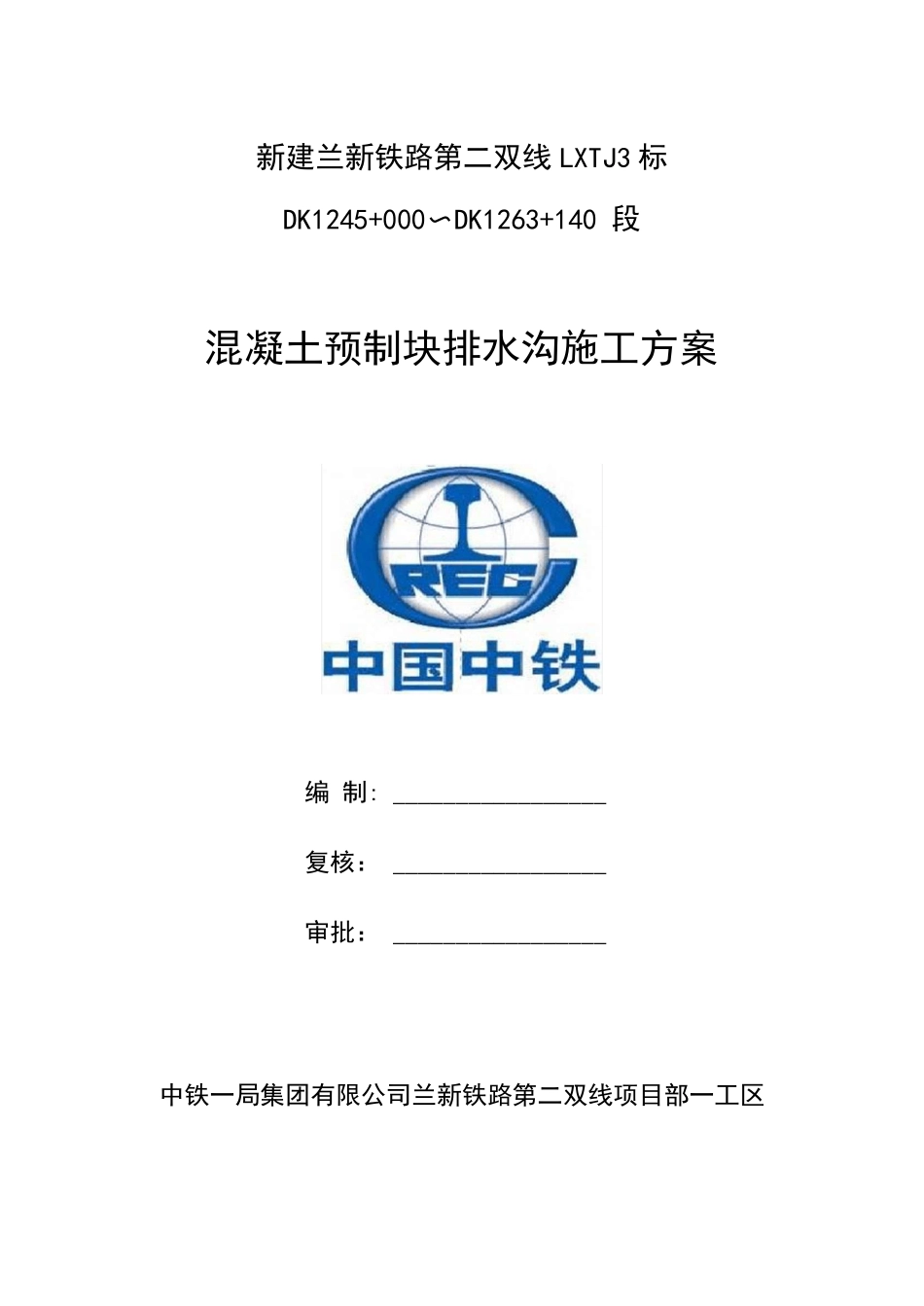

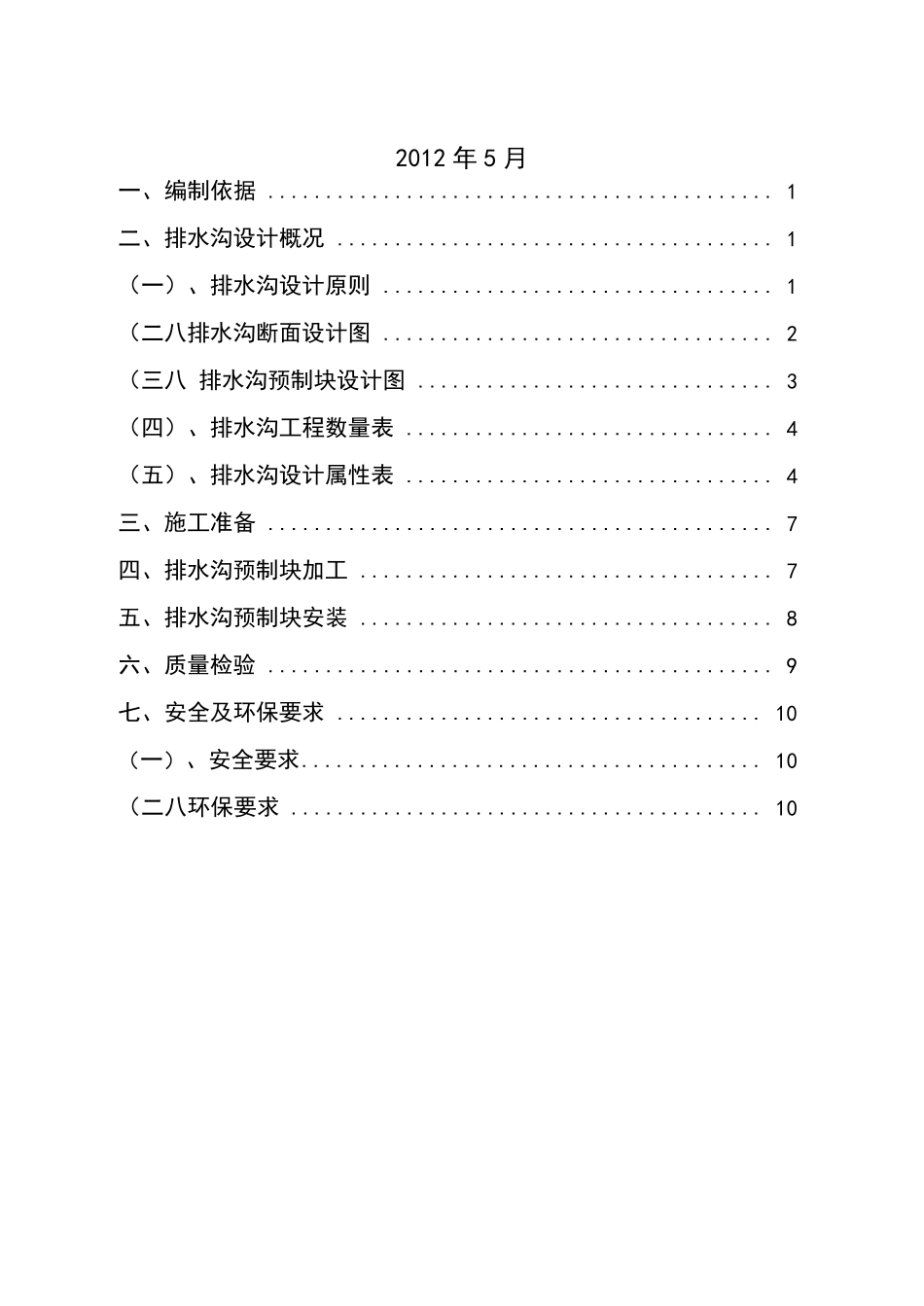

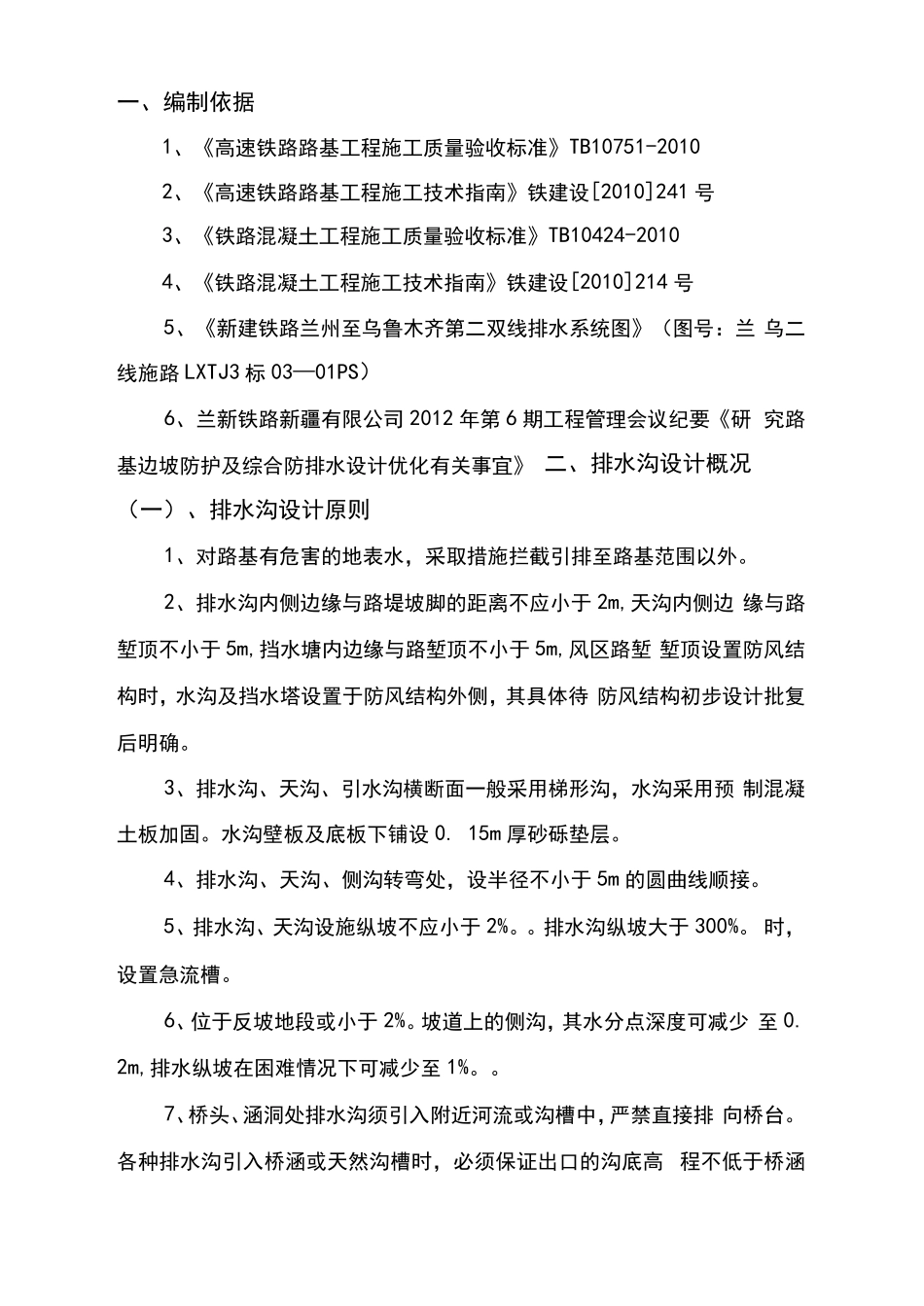

新建兰新铁路第二双线LXTJ3 标 DK1245+000〜DK1263+140 段 混凝土预制块排水沟施工方案 编 制: _________________ 复核： _________________ 审批： _________________ 中铁一局集团有限公司兰新铁路第二双线项目部一工区 2012 年5 月 一、编制依据 ............................................ 1 二、排水沟设计概况 ...................................... 1 （一）、排水沟设计原则 .................................. 1 （二八排水沟断面设计图 .................................. 2 （三八 排水沟预制块设计图 ............................... 3 （四）、排水沟工程数量表 ................................ 4 （五）、排水沟设计属性表 ................................ 4 三、施工准备 ............................................ 7 四、排水沟预制块加工 .................................... 7 五、排水沟预制块安装 .................................... 8 六、质量检验 ............................................ 9 七、安全及环保要求 ..................................... 10 （一）、安全要求 ........................................ 10 （二八环保要求 ......................................... 10一、编制依据 1、《高速铁路路基工程施工质量验收标准》TB10751-2010 2、《高速铁路路基工程施工技术指南》铁建设[2010]241 号 3、《铁路混凝土工程施工质量验收标准》TB10424-2010 4、《铁路混凝土工程施工技术指南》铁建设[2010]214 号 5、《新建铁路兰州至乌鲁木齐第二双线排水系统图》（图号：兰 乌二线施路LXTJ3 标03—01PS） 6、兰新铁路新疆有限公司 2012 年第6 期工程管理会议纪要《研 究路基边坡防护及综合防排水设计优化有关事宜》 二、排水沟设计概况 （一）、排水沟设计原则 1、对路基有危害的地表水，采取措施拦截引排至路基范围以外。 2、排水沟内侧边缘与路堤坡脚的距离不应小于 2m,天沟内侧边 缘与路堑顶不小于 5m,挡水塘内边缘与路堑顶不小于 5m,风区路堑 堑顶设置防风结构时，水沟及挡水塔设置于防风结构外侧，其具体待 防风结构初步设计批复后明确。 3、排水沟、天沟、引水沟横断面一般采用梯形沟，水沟采用预 制混凝土板加固。水沟壁板及底板下铺设0. 15m 厚砂砾垫层。 4、排水沟、天沟、侧沟转...
