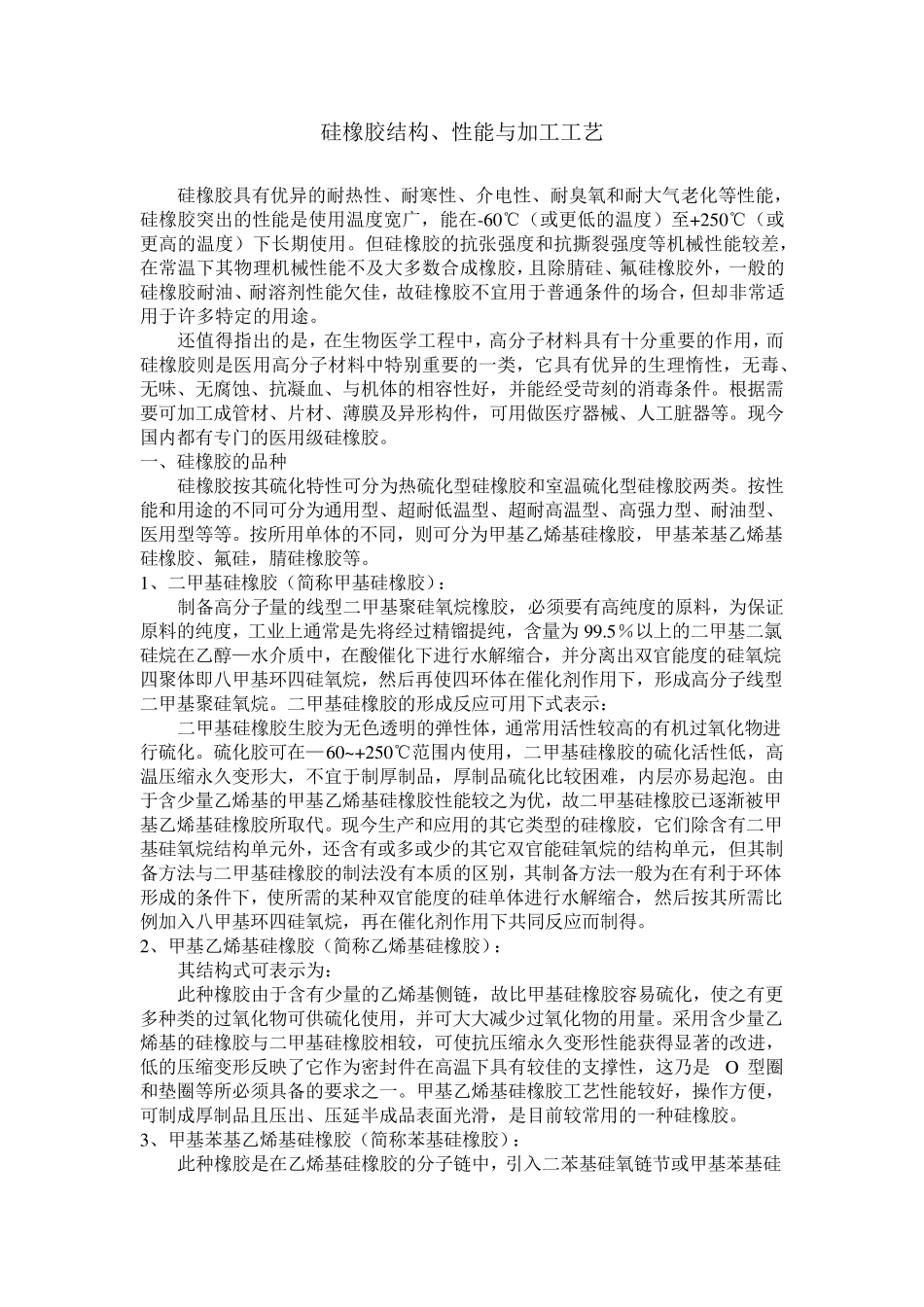

硅橡胶结构、性能与加工工艺 硅橡胶具有优异的耐热性、耐寒性、介电性、耐臭氧和耐大气老化等性能，硅橡胶突出的性能是使用温度宽广，能在-60℃（或更低的温度）至+250℃（或更高的温度）下长期使用。但硅橡胶的抗张强度和抗撕裂强度等机械性能较差，在常温下其物理机械性能不及大多数合成橡胶，且除腈硅、氟硅橡胶外，一般的硅橡胶耐油、耐溶剂性能欠佳，故硅橡胶不宜用于普通条件的场合，但却非常适用于许多特定的用途。 还值得指出的是，在生物医学工程中，高分子材料具有十分重要的作用，而硅橡胶则是医用高分子材料中特别重要的一类，它具有优异的生理惰性，无毒、无味、无腐蚀、抗凝血、与机体的相容性好，并能经受苛刻的消毒条件。根据需要可加工成管材、片材、薄膜及异形构件，可用做医疗器械、人工脏器等。现今国内都有专门的医用级硅橡胶。 一、硅橡胶的品种 硅橡胶按其硫化特性可分为热硫化型硅橡胶和室温硫化型硅橡胶两类。按性能和用途的不同可分为通用型、超耐低温型、超耐高温型、高强力型、耐油型、医用型等等。按所用单体的不同，则可分为甲基乙烯基硅橡胶，甲基苯基乙烯基硅橡胶、氟硅，腈硅橡胶等。 1、二甲基硅橡胶（简称甲基硅橡胶）： 制备高分子量的线型二甲基聚硅氧烷橡胶，必须要有高纯度的原料，为保证原料的纯度，工业上通常是先将经过精镏提纯，含量为99.5％以上的二甲基二氯硅烷在乙醇—水介质中，在酸催化下进行水解缩合，并分离出双官能度的硅氧烷四聚体即八甲基环四硅氧烷，然后再使四环体在催化剂作用下，形成高分子线型二甲基聚硅氧烷。二甲基硅橡胶的形成反应可用下式表示： 二甲基硅橡胶生胶为无色透明的弹性体，通常用活性较高的有机过氧化物进行硫化。硫化胶可在—60~+250℃范围内使用，二甲基硅橡胶的硫化活性低，高温压缩永久变形大，不宜于制厚制品，厚制品硫化比较困难，内层亦易起泡。由于含少量乙烯基的甲基乙烯基硅橡胶性能较之为优，故二甲基硅橡胶已逐渐被甲基乙烯基硅橡胶所取代。现今生产和应用的其它类型的硅橡胶，它们除含有二甲基硅氧烷结构单元外，还含有或多或少的其它双官能硅氧烷的结构单元，但其制备方法与二甲基硅橡胶的制法没有本质的区别，其制备方法一般为在有利于环体形成的条件下，使所需的某种双官能度的硅单体进行水解缩合，然后按其所需比例加入八甲基环四硅氧烷，再在催化剂作用下共同反应而制得。 2、甲基乙烯基硅橡胶（简称乙烯基硅橡胶）： 其结构式可表示为： ...
