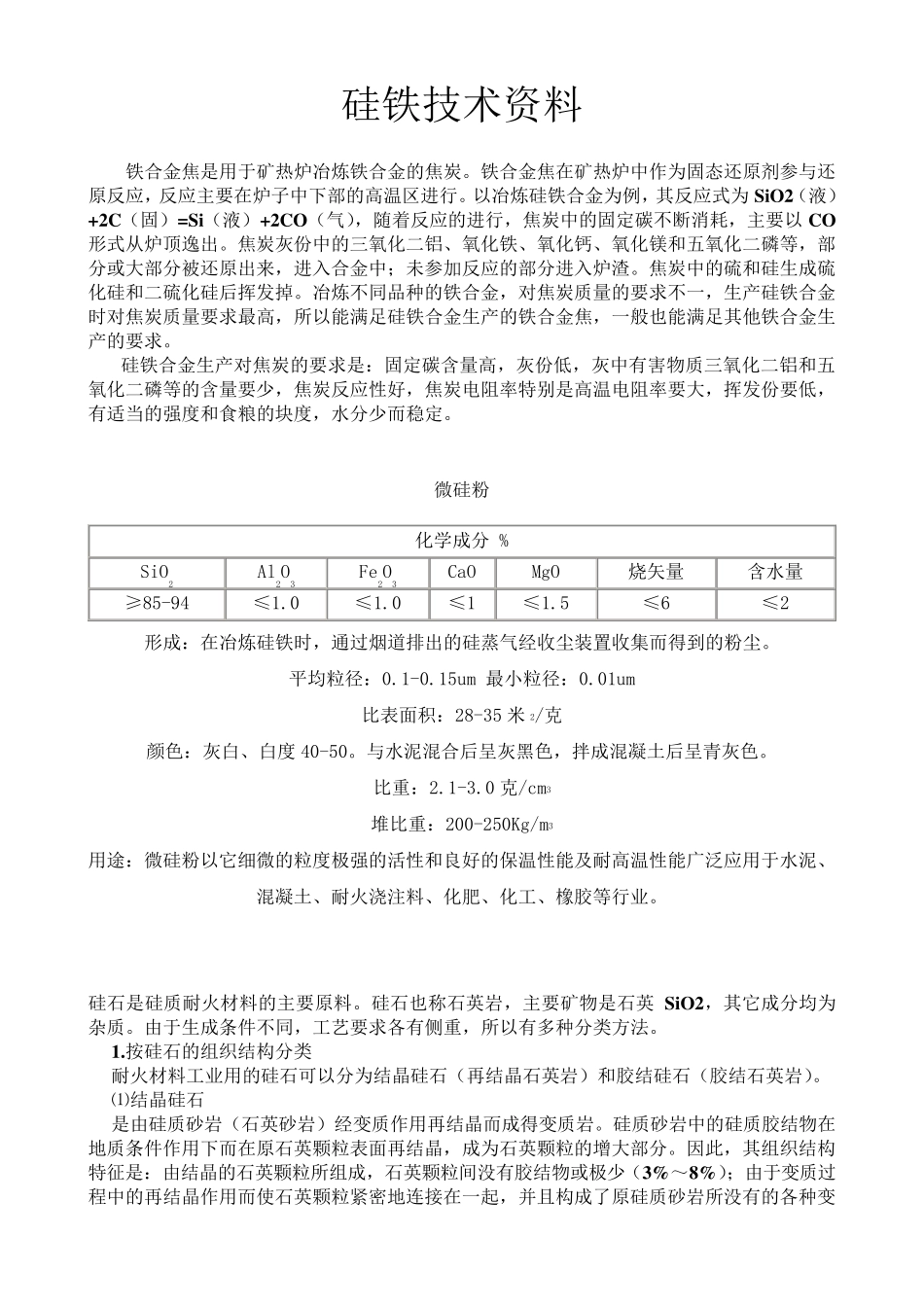

硅 铁 技 术 资 料 铁 合 金 焦 是 用 于 矿 热 炉 冶 炼 铁 合 金 的 焦 炭 。 铁 合 金 焦 在 矿 热 炉 中 作 为 固 态 还 原 剂 参 与 还原 反 应 ， 反 应 主 要 在 炉 子 中 下 部 的 高 温 区 进 行 。 以 冶 炼 硅 铁 合 金 为 例 ， 其 反 应 式 为 SiO2（ 液 ）+2C（ 固 ） =Si（ 液 ） +2CO（ 气 ）， 随 着 反 应 的 进 行 ， 焦 炭 中 的 固 定 碳 不 断 消 耗 ， 主 要 以 CO形 式 从 炉 顶 逸 出 。 焦 炭 灰 份 中 的 三 氧 化 二 铝 、 氧 化 铁 、 氧 化 钙 、 氧 化 镁 和 五 氧 化 二 磷 等 ， 部分 或 大 部 分 被 还 原 出 来 ， 进 入 合 金 中 ； 未 参 加 反 应 的 部 分 进 入 炉 渣 。 焦 炭 中 的 硫 和 硅 生 成 硫化 硅 和 二 硫 化 硅 后 挥 发 掉 。 冶 炼 不 同 品 种 的 铁 合 金 ， 对 焦 炭 质 量 的 要 求 不 一 ， 生 产 硅 铁 合 金时 对 焦 炭 质 量 要 求 最 高 ， 所 以 能 满 足 硅 铁 合 金 生 产 的 铁 合 金 焦 ， 一 般 也 能 满 足 其 他 铁 合 金 生产 的 要 求 。 硅 铁 合 金 生 产 对 焦 炭 的 要 求 是 ： 固 定 碳 含 量 高 ， 灰 份 低 ， 灰 中 有 害 物 质 三 氧 化 二 铝 和 五氧 化 二 磷 等 的 含 量 要 少 ， 焦 炭 反 应 性 好 ， 焦 炭 电 阻 率 特 别 是 高 温 电 阻 率 要 大 ， 挥 发 份 要 低 ，有 适当的 强度和 食粮的 块度， 水分 少 而稳定 。 微硅 粉 化 学成 分 % SiO2 Al2O3 Fe2O3 CaO MgO 烧矢量 含 水量 ≥85-94 ≤1.0 ≤1.0 ≤1 ≤1.5 ≤6 ≤2 形 成 ： 在 冶 炼 硅 铁 时 ， 通过烟道排出 的 硅 蒸气 经收尘装置收集而得到的 粉尘。 平均 粒 径 ： 0.1-0.15um 最 小 粒 径 ： 0.01um 比 表 面 积 ： 28-35 米2/克 颜 色 ： 灰 白 、 白 度40-50。 与 水泥 混 合 后 呈 灰 黑 色 ， 拌 成 混 凝 土 后 呈 青 灰 色 。 比 重 ： 2.1-3.0 克 /cm3 堆 比 重 ： 200-250Kg/m3 用 途...
