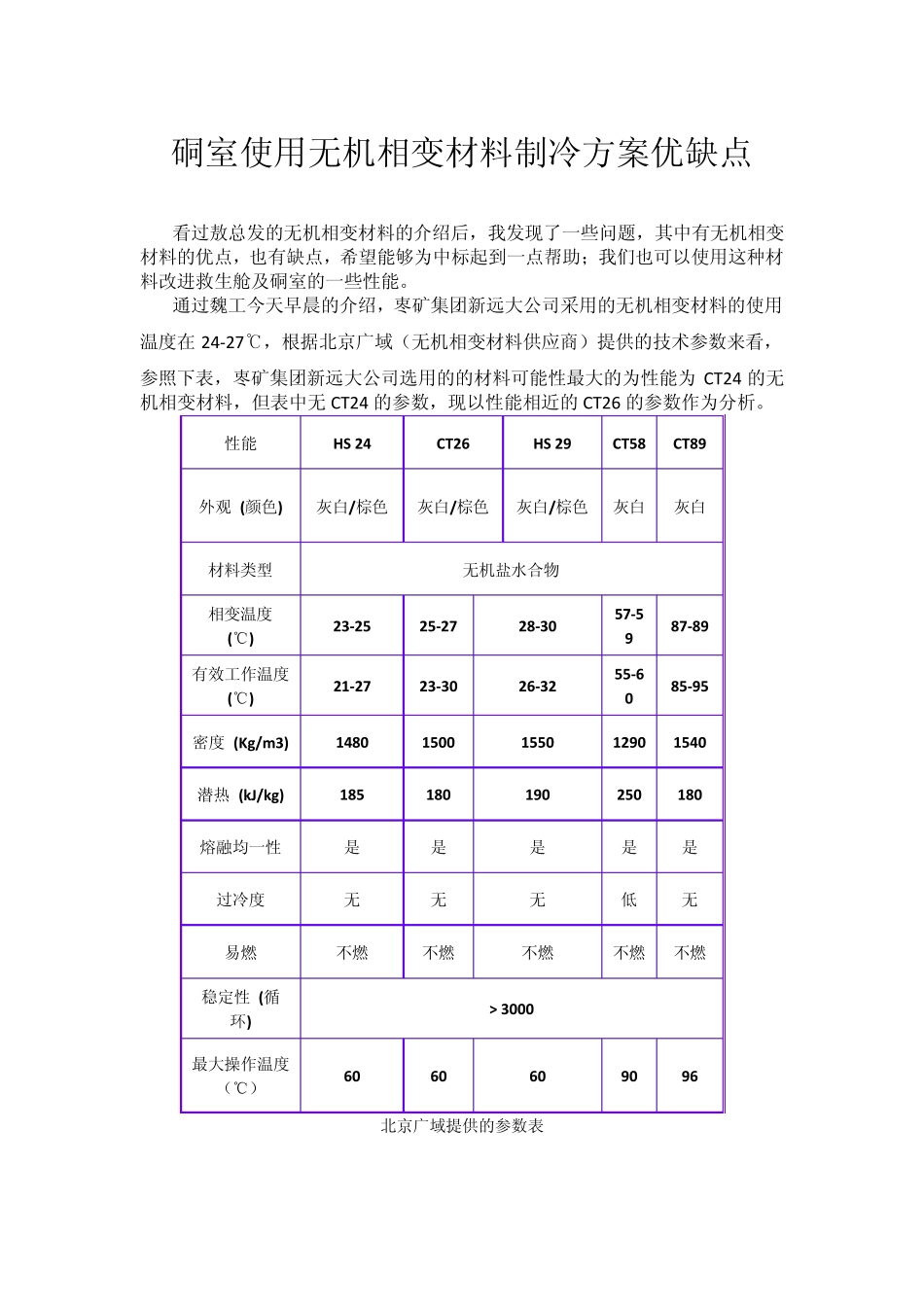

硐室使用无机相变材料制冷方案优缺点 看过敖总发的无机相变材料的介绍后，我发现了一些问题，其中有无机相变材料的优点，也有缺点，希望能够为中标起到一点帮助；我们也可以使用这种材料改进救生舱及硐室的一些性能。 通过魏工今天早晨的介绍，栆矿集团新远大公司采用的无机相变材料的使用温度在24-27℃，根据北京广域（无机相变材料供应商）提供的技术参数来看，参照下表，栆矿集团新远大公司选用的的材料可能性最大的为性能为CT24 的无机相变材料，但表中无CT24 的参数，现以性能相近的CT26 的参数作为分析。 性能 HS 24 CT26 HS 29 CT58 CT89 外观 (颜色) 灰白/棕色 灰白/棕色 灰白/棕色 灰白 灰白 材料类型 无机盐水合物 相变温度 (℃) 23-25 25-27 28-30 57-59 87-89 有效工作温度(℃) 21-27 23-30 26-32 55-60 85-95 密度 (Kg/m 3) 1480 1500 1550 1290 1540 潜热 (kJ/kg) 185 180 190 250 180 熔融均一性 是 是 是 是 是 过冷度 无 无 无 低 无 易燃 不燃 不燃 不燃 不燃 不燃 稳定性 (循环) > 3000 最大操作温度（℃） 60 60 60 90 96 北京广域提供的参数表 一、材料性能分析 1、材料的环境温度 通过比对材料的相变温度与有效工作温度对比，可得出材料的相变温度与有效工作温度又±3℃的温差，材料的最大操作温度表明材料在大于60℃的环境下其分子结构会发生改变从而失去其相变能力。 2、选定材料的密度与潜热 CT26 的密度为 1500Kg/m3，潜热为 180KJ/Kg 据此我们可作以下推算。 3、理想状态下全部选用 CT26 作为硐室内制冷材料 有实验数据可知每个人的平均功率为 150w ，其中包括空气净化药剂，硐室内设备及围岩温度对硐室内温度的影响；根据一个人的平均功率我们可以粗略推算出为达到制冷要求硐室内所需无机相变材料的质量与体积。 由热力学定理可知：1w =1J/s 则，一个人的平均功率换算为热量等于：150w =150J/s=0.15KJ/s 一个人一小时产生的热量为：0.15KJ/s×3600s=540KJ 则，硐室内 100人 120小时产生的总热量为：540KJ×100×120=6480000KJ 根据材料的参数求出100人硐室所需的无机相变材料的质量为： 6480000/180=36000Kg=36t 无机相变材料的体积为：36000kg/1500kg/m3=24m3 假设全部铺设于硐室生存室内，通过参考北京广域提供的参数来看，无机相变材料的最佳使用厚度为2cm，则需要的生存是内表面积为： 24/0.02=1200...
