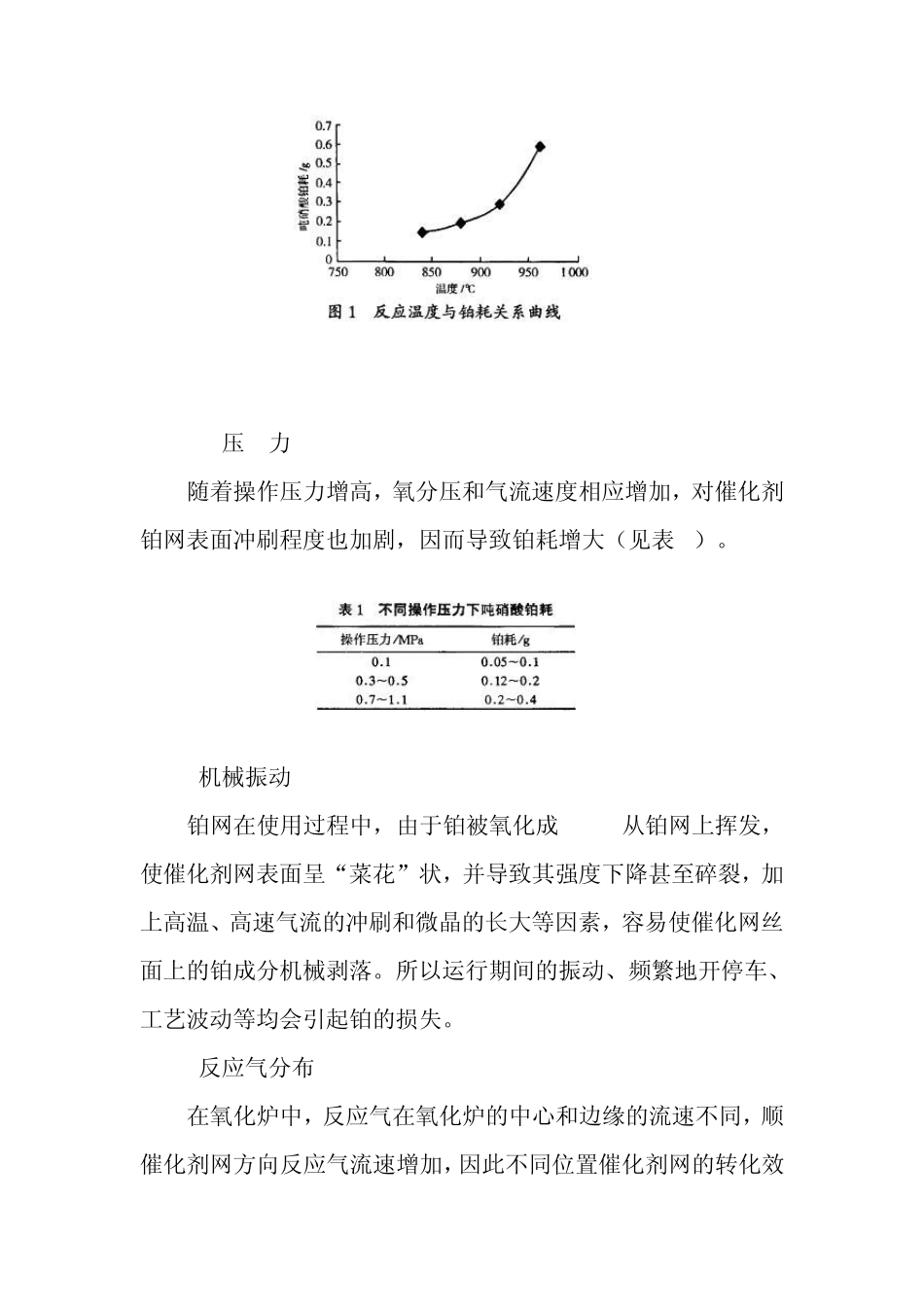

硝 酸 生 产 铂 耗 高 的 原 因 及 解 决 方 硝 酸 生 产 中 ， 铂 耗 约 占 硝 酸 生 产 成 本 的 5％ 左 右 ， 是 仅 次 于 氨 原料 的 第 二 大 费 用 ， 对 硝 酸 价 格 有 重 要 的 影 响 。 要 降 低 硝 酸 生 产 成本 ， 必 须 降 低 铂 耗 。 我 公 司 硝 酸 装 置 采 用 美 国 WEATHERLY专 利 技术 ， 用 单 高 压 法 生 产 硝 酸 。 该 工 艺 与 双 加 压 法 生 产 工 艺 相 比 ， 催化 剂 铂 的 损 耗 更 大 ， 因 而 对 硝 酸 生 产 成 本 的 影 响 更 大 。 1 引 起铂 耗 的 原 因 我 公 司 高 压 法 硝 酸 生 产 装 置 氧 化 炉 原 采 用 的 催 化 剂 网 为 含铂 90％ 、 含 铑 10％ 的 二 元 网 ， 铂 耗 较 高 ， 所 有 的 铂 耗 都 来 自 本催 化 剂 网 。 经 过 对 工 艺 进 行 深 入 分 析 ， 并 结 合 国 际 上 的 先 进 生 产经 验 ， 认 为 造 成 铂 耗 有 以 下 因 素 。 1.1 反 应 条 件 1.1.1 温 度 温 度 升 高 ， 加 速 了 铂 网 中 的 铂 以 较 易 挥 发 的 氧 化 物 形 式（ PtO2） 从催 化 剂 网 面上 挥 发 ， 铂 网 表面晶体重 排， 使催 化 剂 网丝直径增大 ， 网 变得松弛， 易 使催 化 剂 网 上 的 结 构颗粒被气流带走， 同时带走结 晶体， 铂 耗 增大 。 随温 度 升 高 ， 气流速 度 加 快，这种趋势将进 一步增加 ， 温 度 超过 925 ℃后， 铂 耗 急剧增大 （ 见图 1） 。 1.1.2 压 力 随着操作压力增高，氧分压和气流速度相应增加，对催化剂铂网表面冲刷程度也加剧，因而导致铂耗增大（见表1）。 1.2 机械振动 铂网在使用过程中，由于铂被氧化成PtO2从铂网上挥发，使催化剂网表面呈“菜花”状，并导致其强度下降甚至碎裂，加上高温、高速气流的冲刷和微晶的长大等因素，容易使催化网丝面上的铂成分机械剥落。所以运行期间的振动、频繁地开停车、工艺波动等均会引起铂的损失。 1.3 反应气分布 在氧化炉中，反应气在氧化炉的中心和边缘的流速不同，顺催化剂网方向反应气流速增加，因此不同位置催化剂网的转化效率、磨损、铂损是不同的。对我公司硝...
