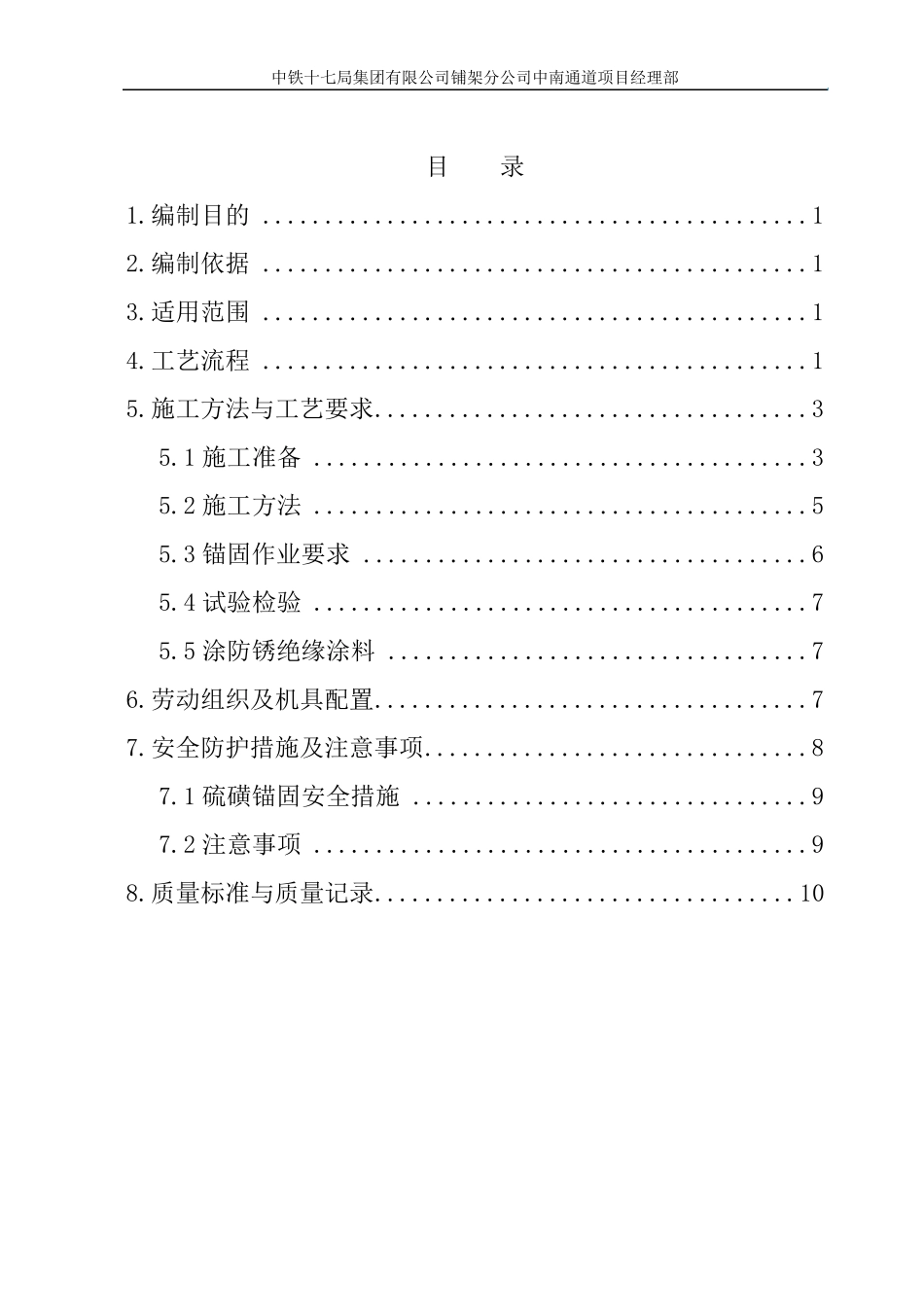

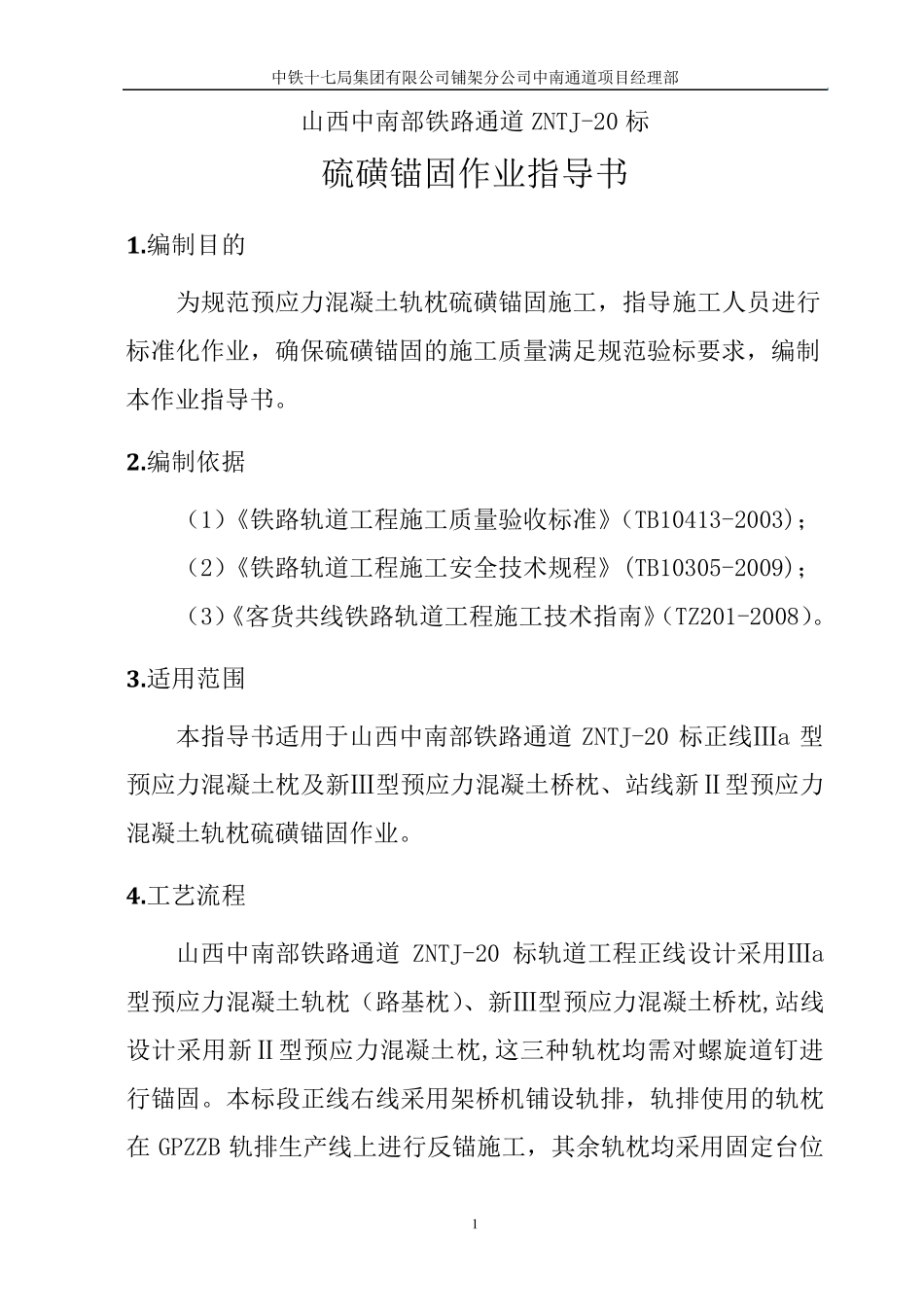

中铁十七局集团有限公司铺架分公司中南通道项目经理部 目 录 1.编制目的 ............................................ 1 2.编制依据 ............................................ 1 3.适用范围 ............................................ 1 4.工艺流程 ............................................ 1 5.施工方法与工艺要求 ................................... 3 5.1 施工准备 ........................................ 3 5.2 施工方法 ........................................ 5 5.3 锚固作业要求 .................................... 6 5.4 试验检验 ........................................ 7 5.5 涂防锈绝缘涂料 .................................. 7 6.劳动组织及机具配置 ................................... 7 7.安全防护措施及注意事项 ............................... 8 7.1 硫磺锚固安全措施 ................................ 9 7.2 注意事项 ........................................ 9 8.质量标准与质量记录 .................................. 10 中铁十七局集团有限公司铺架分公司中南通道项目经理部 1 山西中南部铁路通道ZNTJ-20 标 硫磺锚固作业指导书 1.编制目的 为规范预应力混凝土轨枕硫磺锚固施工,指导施工人员进行标准化作业,确保硫磺锚固的施工质量满足规范验标要求,编制本作业指导书。 2.编制依据 (1)《铁路轨道工程施工质量验收标准》(TB10413-2003); (2)《铁路轨道工程施工安全技术规程》(TB10305-2009); (3)《客货共线铁路轨道工程施工技术指南》(TZ201-2008)。 3.适用范围 本指导书适用于山西中南部铁路通道ZNTJ-20 标正线Ⅲa 型预应力混凝土枕及新Ⅲ型预应力混凝土桥枕、站线新Ⅱ型预应力混凝土轨枕硫磺锚固作业。 4.工艺流程 山西中南部铁路通道ZNTJ-20 标轨道工程正线设计采用Ⅲa型预应力混凝土轨枕(路基枕)、新Ⅲ型预应力混凝土桥枕,站线设计采用新Ⅱ型预应力混凝土枕,这三种轨枕均需对螺旋道钉进行锚固。本标段正线右线采用架桥机铺设轨排,轨排使用的轨枕在 GPZZB 轨排生产线上进行反锚施工,其余轨枕均采用固定台位中铁十七局集团有限公司铺架分公司中南通道项目经理部 2 反锚法施工,新Ⅲ型枕护轮轨部分的螺旋道钉采用正锚法施工。 轨枕硫磺锚固反锚法施工工艺流程图见图4 -1 ,正锚...
