硬件工程师面试题集(含答案_很全)

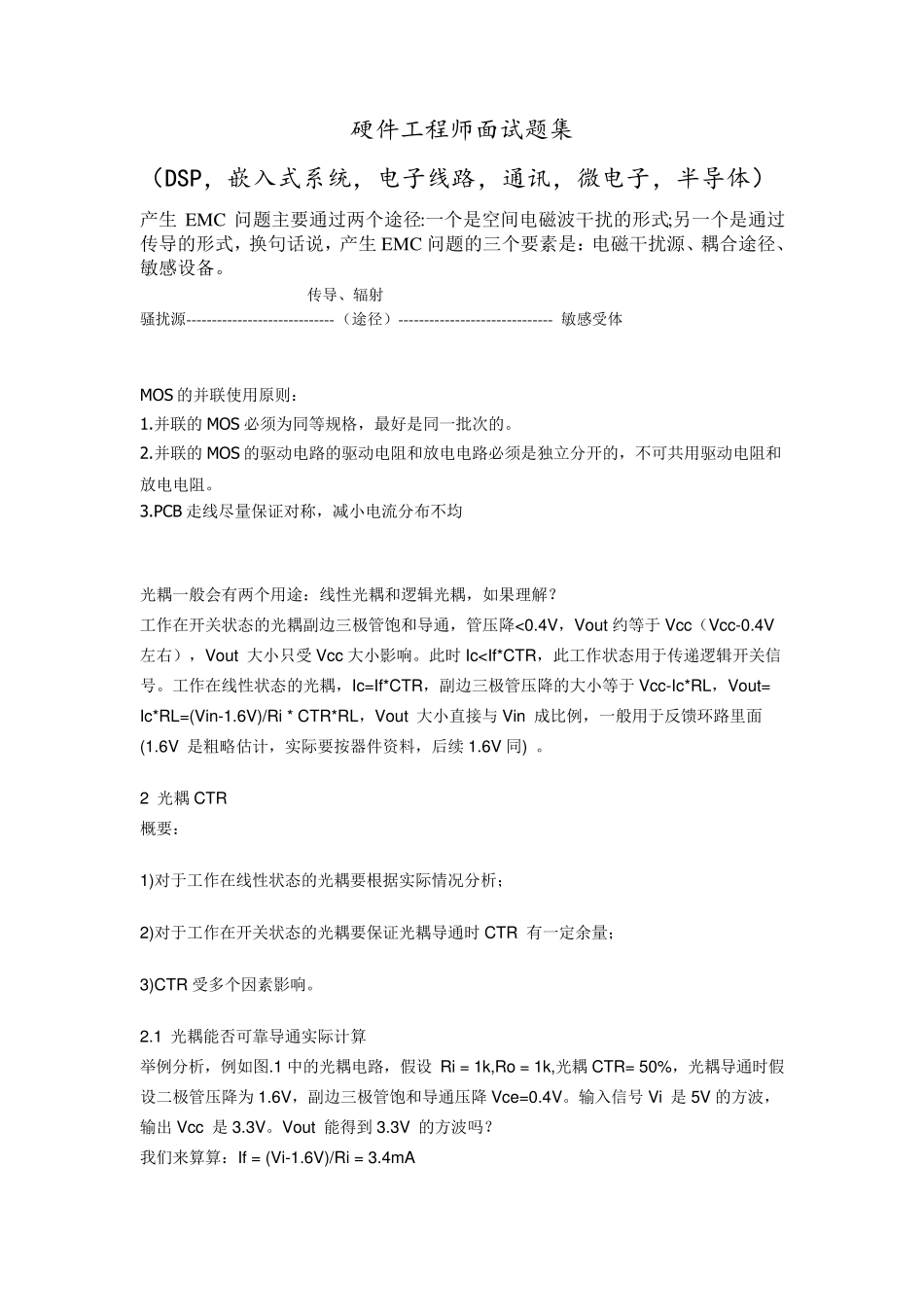

硬件工程师面试题集(含答案_很全)_第1页
1/32

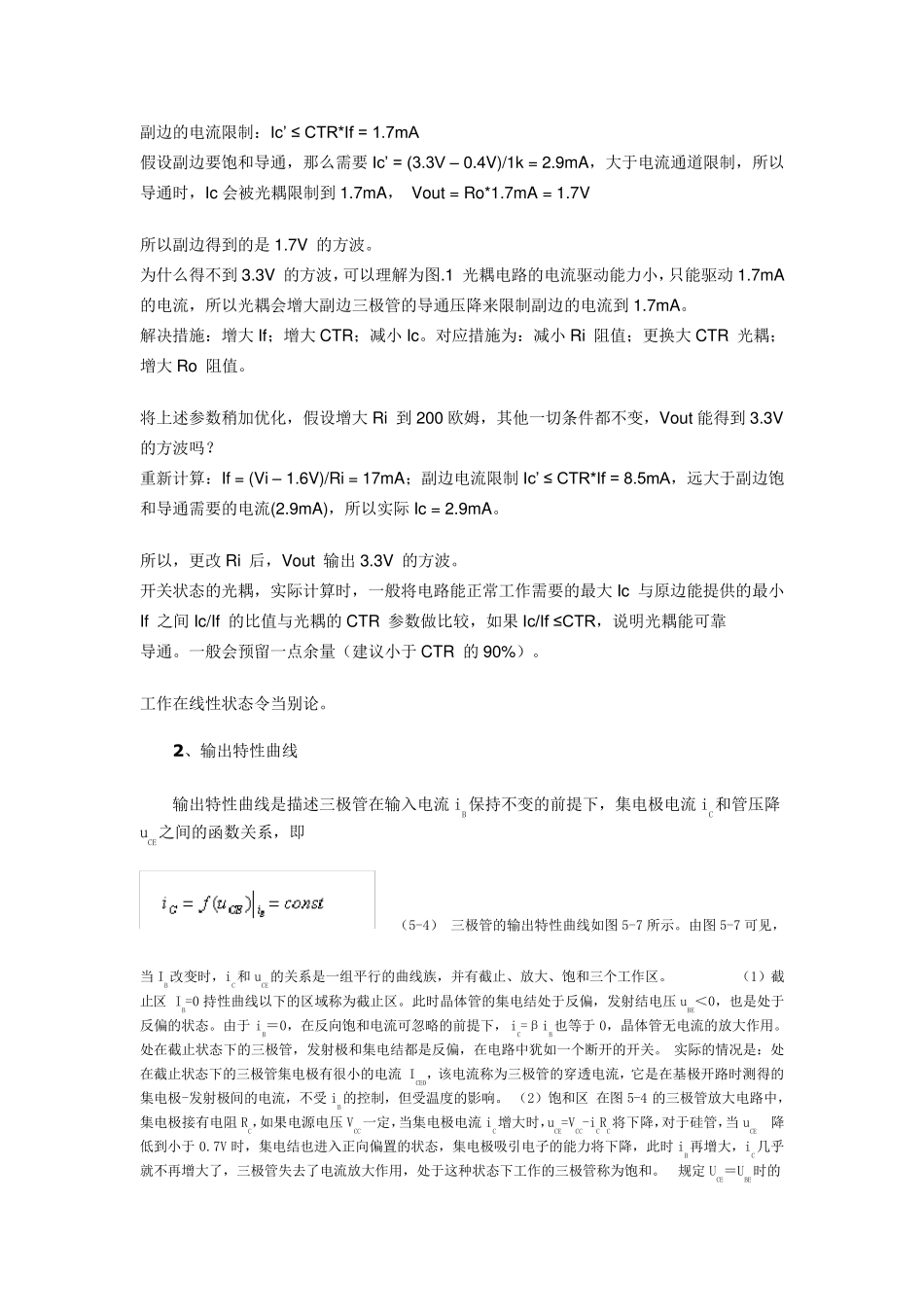

硬件工程师面试题集(含答案_很全)_第2页
2/32

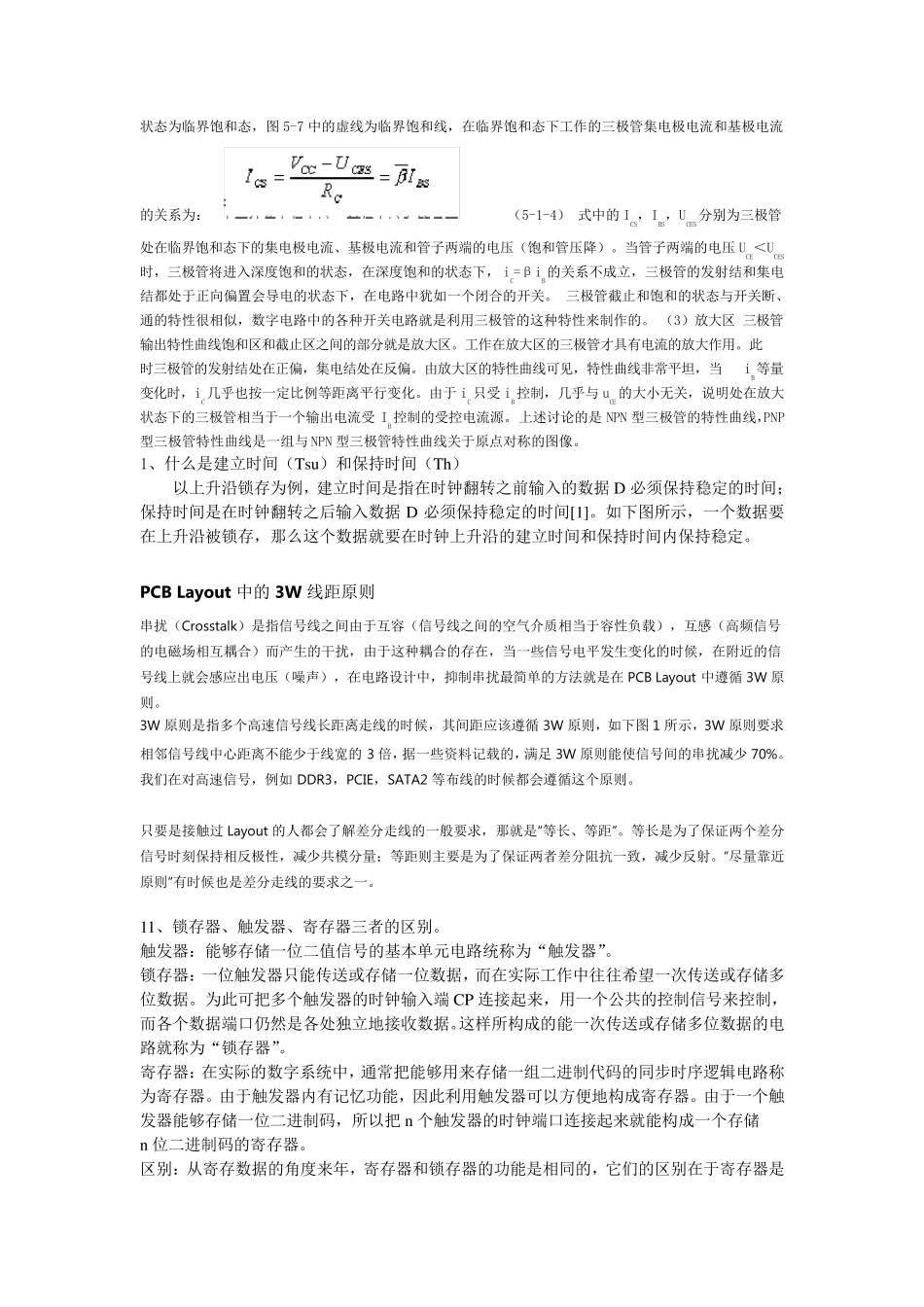

硬件工程师面试题集(含答案_很全)_第3页
3/32
硬件工程师面试题集 (DSP,嵌入式系统,电子线路,通讯,微电子,半导体) 产生EMC 问题主要通过两个途径:一个是空间电磁波干扰的形式;另一个是通过传导的形式,换句话说,产生EMC 问题的三个要素是:电磁干扰源、耦合途径、敏感设备。 传导、辐射 骚扰源-----------------------------(途径)------------------------------ 敏感受体 MOS 的并联使用原则: 1.并联的MOS 必须为同等规格,最好是同一批次的。 2.并联的MOS 的驱动电路的驱动电阻和放电电路必须是独立分开的,不可共用驱动电阻和放电电阻。 3.PCB 走线尽量保证对称,减小电流分布不均 光耦一般会有两个用途:线性光耦和逻辑光耦,如果理解? 工作在开关状态的光耦副边三极管饱和导通,管压降<0.4V,Vou t 约等于 Vcc(Vcc-0.4V左右),Vou t 大小只受 Vcc 大小影响。此时 Ic
