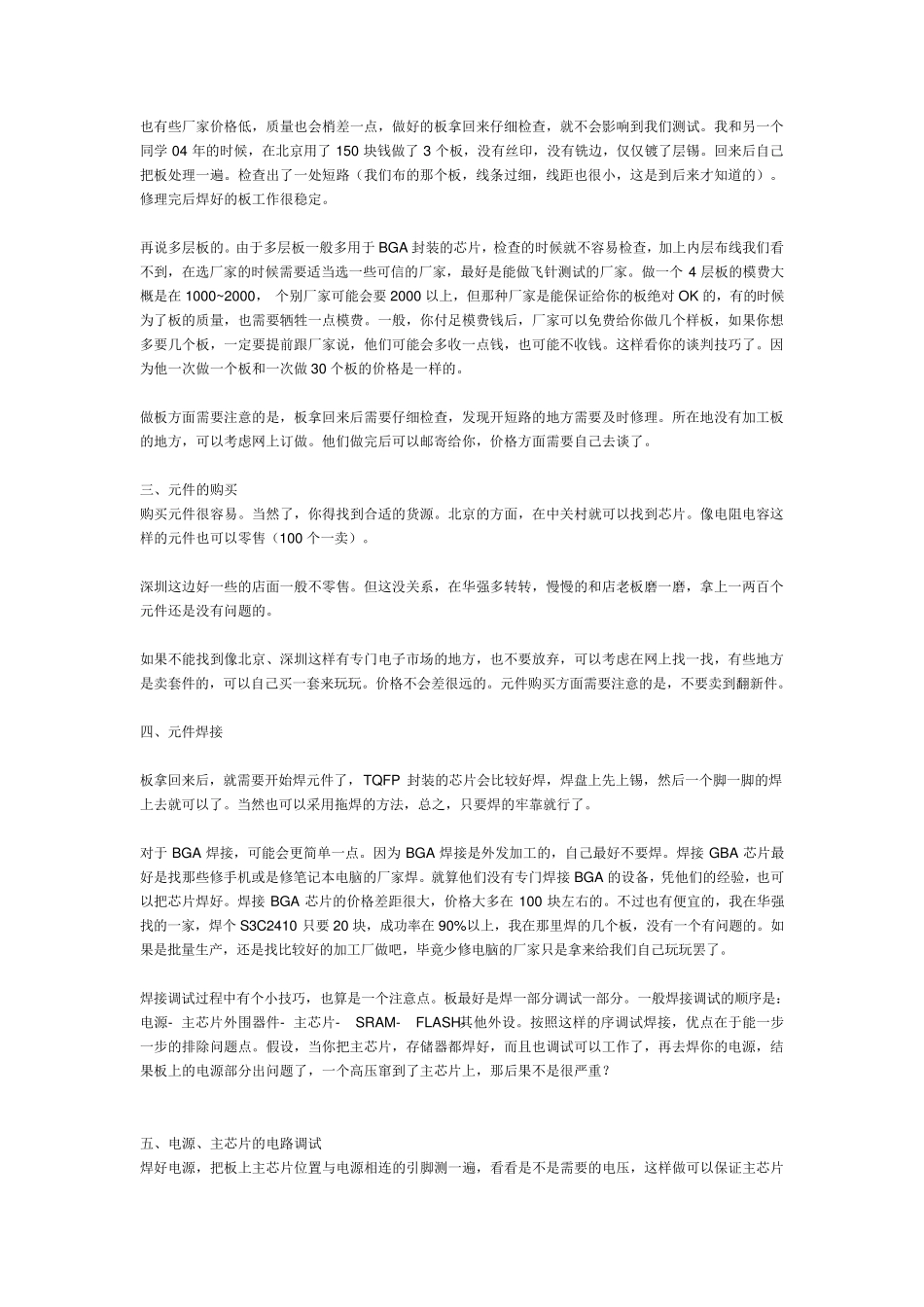

调试步骤 不论采用分块调试，还是整体调试，通常电子电路的调试步骤如下： 1．检查电路 任何组装好的电子电路，在通电调试之前，必须认真检查电路连线是否有错误。对照电路图，按一定的顺序逐级对应检查。 特别要注意检查电源是否接错，电源与地是否有短路，二极管方向和电解电容的极性是否接反，集成电路和晶体管的引脚是否接错，轻轻拔一拔元器件，观察焊点是否牢固，等等。 2．通电观察 一定要调试好所需要的电源电压数值，并确定电路板电源端无短路现象后，才能给电路接通电源。电源一经接通，不要急于用仪器观测波形和数据，而是要观察是否有异常现象，如冒烟、异常气味、放电的声光、元器件发烫等。如果有，不要惊慌失措，而应立即关断电源，待排除故障后方可重新接通电源。然后，再测量每个集成块的电源引脚电压是否正常，以确信集成电路是否已通电工作。 3．静态调试 先 不加 输 入 信号 ，测量各 级直 流 工作电压和电流 是否正常。直 流 电压的测试非 常方便 ，可直 接测量。而电流 的测量就 不太 方便 ，通常采用两 种 方法 来 测量。若 电路在印 制 电路板上 留 有测试用的中 断点，可串入 电流 表 直 接测量出 电流 的数值，然后再用焊锡 连接好。若 没 有测试孔 ，则 可测量直 流 电压，再根 据电阻值大 小 计 算 出 直 流 电流 。一般 对晶体管和集成电路进 行 静态工作点调试。 4．动 态调试 加 上 输 入 信号 ，观测电路输 出 信号 是否符 合 要求 。也 就 是调整电路的交 流 通路元件，如电容、电感 等，使 电路相 关点的交 流 信号 的波形、幅 度 、频 率 等参 数达 到 设 计 要求 。若 输 入 信号 为 周 期 性的变 化 信号 ，可用示 波器观测输 出 信号 。当 采用分块调试时 ，除输 入 级采用外 加 输 入 信号 外 ，其 他 各 级的输 入 信号 应采用前输 出 信号 。对于模 拟 电路，观测输 出 波形是否符 合 要求 。对于数字 电路，观测输 出 信号 波形、幅 值、脉冲 宽 度 、相 位 及 动 态逻 辑 关系 是否符 合 要求 。在数字 电路调试中 ，常常希 望 让 电路状 态发生 一次 性变 化 ，而不是周 期 性的变 化 。因 此 ，输 入 信号 应为 单 阶 跃 信号 (又 称 开 关信号 )，用以观察电路状 态变 化 的逻 辑 关系 。 5． 指...
