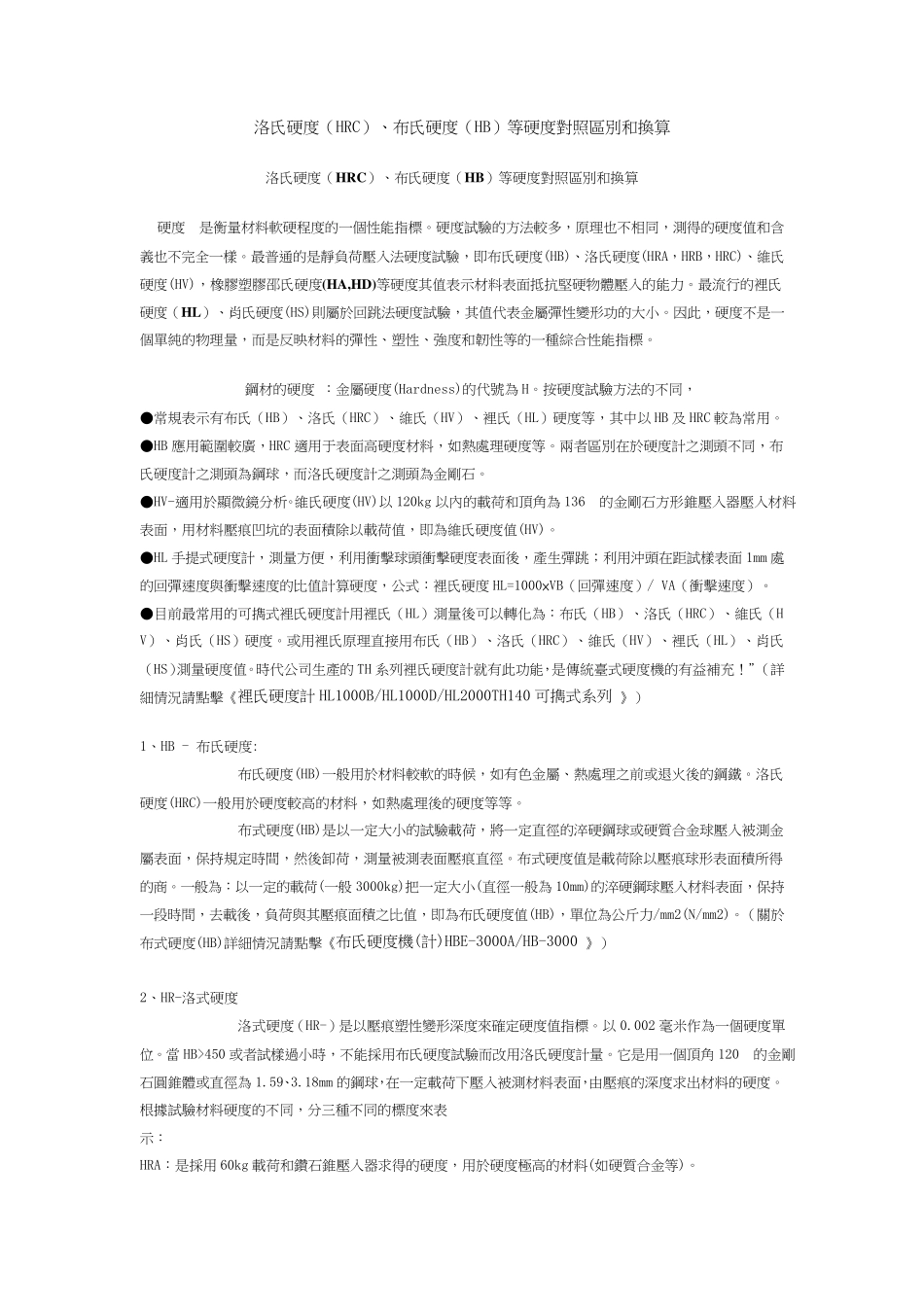

洛氏硬度（HRC）、布氏硬度（HB）等硬度對照區別和換算 洛氏硬度（HRC）、布氏硬度（HB）等硬度對照區別和換算 硬度 是衡量材料軟硬程度的一個性能指標。硬度試驗的方法較多，原理也不相同，測得的硬度值和含義也不完全一樣。最普通的是靜負荷壓入法硬度試驗，即布氏硬度(HB)、洛氏硬度(HRA，HRB，HRC)、維氏硬度(HV)，橡膠塑膠邵氏硬度(HA,HD)等硬度其值表示材料表面抵抗堅硬物體壓入的能力。最流行的裡氏硬度（HL）、肖氏硬度(HS)則屬於回跳法硬度試驗，其值代表金屬彈性變形功的大小。因此，硬度不是一個單純的物理量，而是反映材料的彈性、塑性、強度和韌性等的一種綜合性能指標。 鋼材的硬度 ：金屬硬度(Hardness)的代號為 H。按硬度試驗方法的不同， ●常規表示有布氏（HB）、洛氏（HRC）、維氏（HV）、裡氏（HL）硬度等，其中以 HB 及 HRC 較為常用。 ●HB 應用範圍較廣，HRC 適用于表面高硬度材料，如熱處理硬度等。兩者區別在於硬度計之測頭不同，布氏硬度計之測頭為鋼球，而洛氏硬度計之測頭為金剛石。 ●HV-適用於顯微鏡分析。維氏硬度(HV)以 120kg 以內的載荷和頂角為 136°的金剛石方形錐壓入器壓入材料表面，用材料壓痕凹坑的表面積除以載荷值，即為維氏硬度值(HV)。 ●HL 手提式硬度計，測量方便，利用衝擊球頭衝擊硬度表面後，產生彈跳；利用沖頭在距試樣表面 1mm 處的回彈速度與衝擊速度的比值計算硬度，公式：裡氏硬度 HL=1000×VB（回彈速度）/ VA（衝擊速度）。 ●目前最常用的可擕式裡氏硬度計用裡氏（HL）測量後可以轉化為：布氏（HB）、洛氏（HRC）、維氏（HV）、肖氏（HS）硬度。或用裡氏原理直接用布氏（HB）、洛氏（HRC）、維氏（HV）、裡氏（HL）、肖氏（HS）測量硬度值。時代公司生產的 TH 系列裡氏硬度計就有此功能，是傳統臺式硬度機的有益補充！”（詳細情況請點擊《裡氏硬度計 HL1000B/HL1000D/HL2000TH140 可擕式系列 》） 1、HB - 布氏硬度: 布氏硬度(HB)一般用於材料較軟的時候，如有色金屬、熱處理之前或退火後的鋼鐵。洛氏硬度(HRC)一般用於硬度較高的材料，如熱處理後的硬度等等。 布式硬度(HB)是以一定大小的試驗載荷，將一定直徑的淬硬鋼球或硬質合金球壓入被測金屬表面，保持規定時間，然後卸荷，測量被測表面壓痕直徑。布式硬度值是載荷除以壓痕球形表面積所得的商。一般為：以一定的載荷(一般 3000kg)把一定大小(直徑一般為 10mm)的淬硬鋼球壓入材料表面，保持一...
