电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

硬质聚氨酯泡沫塑料现场发泡工艺

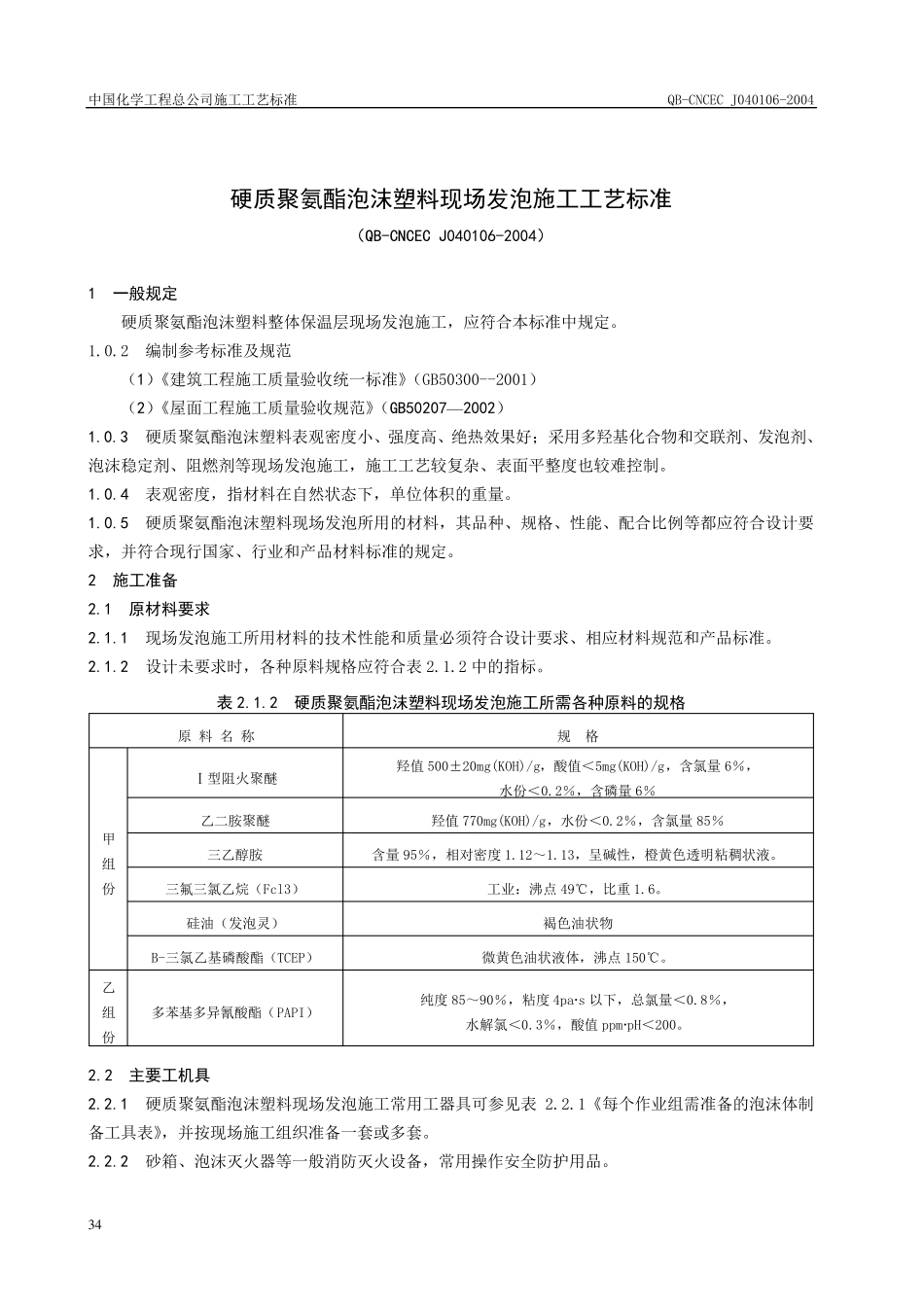

硬质聚氨酯泡沫塑料现场发泡工艺_第1页
1/7

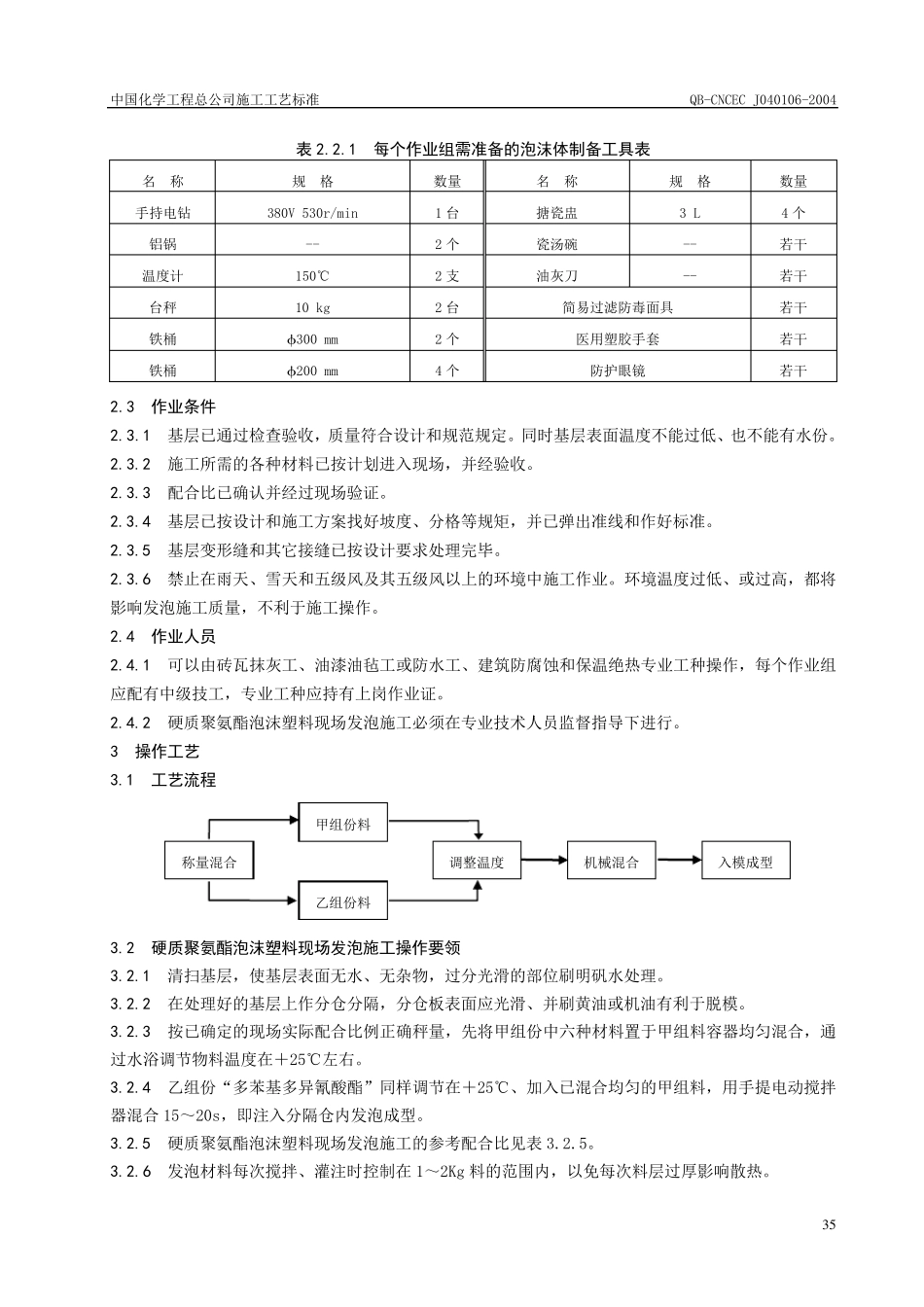

硬质聚氨酯泡沫塑料现场发泡工艺_第2页
2/7

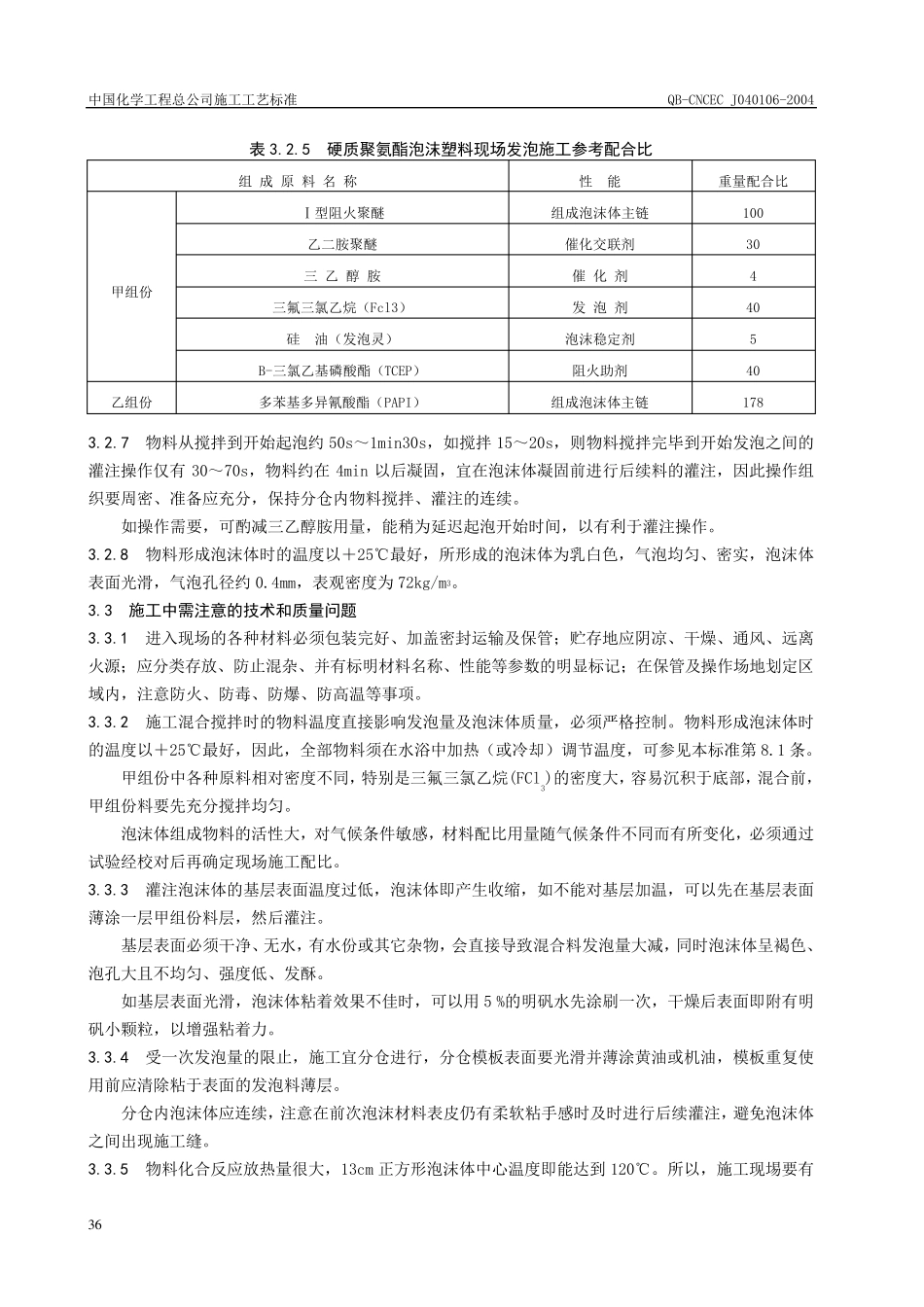

硬质聚氨酯泡沫塑料现场发泡工艺_第3页
3/7
中 国 化 学 工 程 总 公 司 施 工 工 艺 标 准 QB-CNCEC J040106-2004 3 4 硬质聚氨酯泡沫塑料现场发泡施工工艺标准 (QB-CNCEC J040106-2004) 1 一般规定 硬 质 聚 氨 酯 泡 沫 塑 料 整 体 保 温 层 现 场 发 泡 施 工 , 应 符 合 本 标 准 中 规 定 。 1.0.2 编 制 参 考 标 准 及 规 范 ( 1)《 建 筑 工 程 施 工 质 量 验 收 统 一 标 准 》( GB50300--2001) ( 2)《 屋 面 工 程 施 工 质 量 验 收 规 范 》( GB50207—2002) 1.0.3 硬 质 聚 氨 酯 泡 沫 塑 料 表 观 密 度 小 、 强 度 高 、 绝 热 效 果 好 ; 采 用 多 羟 基 化 合 物 和 交 联 剂 、 发 泡 剂 、泡 沫 稳 定 剂 、 阻 燃 剂 等 现 场 发 泡 施 工 , 施 工 工 艺 较 复 杂 、 表 面 平 整 度 也 较 难 控 制 。 1.0.4 表 观 密 度 , 指 材 料 在 自 然 状 态 下 , 单 位 体 积 的 重 量 。 1.0.5 硬 质 聚 氨 酯 泡 沫 塑 料 现 场 发 泡 所 用 的 材 料 , 其 品 种 、 规 格 、 性 能 、 配 合 比 例 等 都 应 符 合 设 计 要求 , 并 符 合 现 行 国 家 、 行 业 和 产 品 材 料 标 准 的 规 定 。 2 施工准备 2.1 原材料要求 2.1.1 现 场 发 泡 施 工 所 用 材 料 的 技 术 性 能 和 质 量 必 须符 合 设 计 要 求 、 相应 材 料 规 范 和 产 品 标 准 。 2.1.2 设 计 未要 求 时, 各种 原料 规 格 应 符 合 表 2.1.2 中 的 指 标 。 表 2.1.2 硬质聚氨酯泡沫塑料现场发泡施工所需各种原料的规格 原 料 名 称 规 格 甲 组 份 Ⅰ型阻 火聚 醚 羟 值500±20mg(KOH)/g, 酸值<5mg(KOH)/g, 含氯量 6%, 水份<0.2%, 含磷量 6% 乙二胺聚 醚 羟 值770mg(KOH)/g, 水份<0.2%, 含氯量 85% 三乙醇胺 含量 95%, 相对密 度 1.12~1.13, 呈碱 性 , 橙 黄 色 透 明 粘 稠 状 液 。 三氟 三氯乙烷 ( Fcl3) 工 业 : 沸 点 49℃ , 比 重 1.6。 硅 油 ( 发 泡 灵 ) 褐 色 油 状 物 B-三氯乙基 磷酸酯 ( TCEP) ...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

硬质聚氨酯泡沫塑料现场发泡工艺

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
